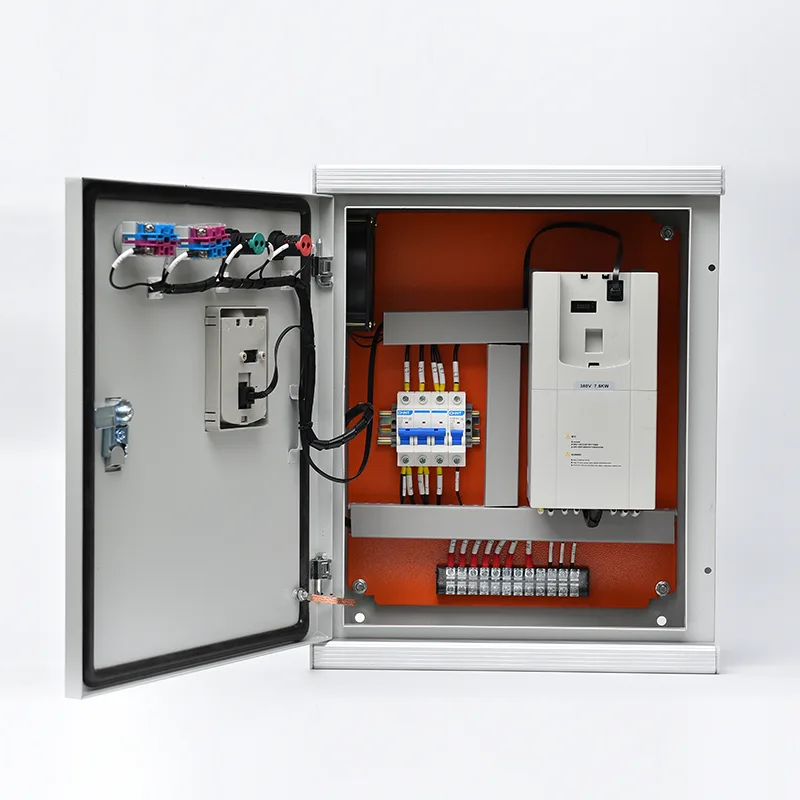

VFD నియంత్రణ ప్యానెల్

Housed in a purpose-built enclosure rated IP42 to IP65, this cabinet integrates a variable-frequency drive unit with all necessary power and control infrastructure: incoming mains isolation, line and load reactors for harmonic mitigation and motor cable protection, input fusing or circuit breaker protection, an output dV/dt filter or sine filter as required, and a full-featured motor protection suite. Power ratings span from 0.75kW to over 630kW across standard voltage classes (380V, 400V, 480V, 690V). The VFD itself is a high-performance vector-control drive delivering full torque at zero speed, with automatic energy optimisation and an integrated PID controller for pressure, flow, or temperature regulation. A door-mounted HMI keypad or touchscreen provides local control, parameter access, and diagnostic information, while Modbus RTU/TCP, Profibus, Profinet, or Ethernet/IP communication ports enable remote supervision and integration into plant-wide automation systems. A manual bypass option — using contactors or an integrated transfer switch — allows motor operation directly from the mains supply to maintain process continuity during drive servicing. Comprehensive protection functions cover short circuit, overload, overvoltage, undervoltage, phase loss, earth fault, motor stall, and overtemperature, with all trip events logged for maintenance analysis.

ఉత్పత్తి అప్లికేషన్లు

స్పీడ్ కంట్రోల్, ఎనర్జీ ఎఫిషియెన్సీ మరియు సాఫ్ట్ స్టార్టింగ్ నుండి మోటారు నడిచే పరికరాలు ఎక్కడ లాభపడతాయో, VFD కంట్రోల్ ప్యానెల్ పారిశ్రామిక మరియు ఇన్‌ఫ్రాస్ట్రక్చర్ అప్లికేషన్‌ల కోసం పూర్తి, ముందుగా రూపొందించిన డ్రైవ్ సొల్యూషన్‌ను అందిస్తుంది.

నీరు & మురుగునీటి పంపింగ్ స్టేషన్లు

Municipal water supply and sewage treatment plants operate large pumps with variable demand throughout the day. బోర్‌హోల్, బూస్టర్ లేదా ట్రాన్స్‌ఫర్ పంప్ డ్రైవింగ్ చేసే VFD కంట్రోల్ ప్యానెల్ స్థిరమైన నీటి పీడనం లేదా ప్రవాహాన్ని థ్రోట్లింగ్ వాల్వ్‌లు లేకుండా నిర్వహించడానికి మోటారు వేగాన్ని మాడ్యులేట్ చేస్తుంది - సాధారణంగా ఫిక్స్‌డ్-స్పీడ్ డైరెక్ట్-ఆన్-లైన్ ఆపరేషన్‌తో పోలిస్తే 20% నుండి 40% శక్తి ఆదా అవుతుంది. Soft-start capability eliminates water hammer in long pipelines and reduces mechanical stress on pump impellers, shafts, and couplings. In wastewater applications, automatic ramping prevents surcharge overflows during wet-weather peak inflows. Redundancy-ready configurations allow duty/standby pump changeover.

పారిశ్రామిక అభిమానులు & బ్లోవర్లు

Large centrifugal and axial fans in power stations, cement plants, mines, and manufacturing facilities are ideal VFD candidates. The cabinet enables precise airflow control for combustion air, exhaust, dust extraction, or process cooling without inlet vane or damper throttling losses. VFD control of induced-draught and forced-draught fans in boilers and furnaces delivers major energy savings while maintaining optimal air-to-fuel ratios. Smoke extraction and tunnel ventilation fans benefit from the cabinet's fireman's override feature, allowing direct-on-line emergency operation irrespective of VFD status.

కంప్రెసర్ & రిఫ్రిజిరేషన్ సిస్టమ్స్

Screw, reciprocating, and centrifugal compressors in industrial refrigeration, air separation, and process gas applications operate most efficiently at part load when speed-controlled. The VFD Control Panel adjusts compressor motor speed to match variable cooling or process demand, maintaining precise suction or discharge pressure while avoiding load/unload cycling energy losses. Integrated PID control with pressure transducer feedback provides tight regulation, and acceleration ramp control limits start-up current surge on the plant electrical system.

కన్వేయర్లు, క్రషర్లు & మెటీరియల్ హ్యాండ్లింగ్

మైనింగ్ కన్వేయర్లు, మొత్తం క్రషర్లు మరియు బల్క్ మెటీరియల్ హ్యాండ్లింగ్ సిస్టమ్‌లు బెల్ట్ జారడం, మెకానికల్ షాక్ మరియు మెటీరియల్ స్పిల్లేజ్‌ను నిరోధించడానికి అధిక ప్రారంభ టార్క్ మరియు నియంత్రిత త్వరణాన్ని డిమాండ్ చేస్తాయి. VFD కంట్రోల్ ప్యానెల్ ప్రోగ్రామబుల్ యాక్సిలరేషన్ ర్యాంప్‌లతో జీరో స్పీడ్ నుండి పూర్తి టార్క్‌ను అందిస్తుంది, గేర్‌బాక్స్‌లు, కప్లింగ్‌లు మరియు బెల్ట్ స్ప్లైస్‌లను రక్షిస్తుంది. In crusher applications, the VFD's current limit function and stall protection safeguard the motor against jammed-material overload conditions.

HVAC చలి & కూలింగ్ వాటర్ సిస్టమ్స్

బహుళ శీతలీకరణలు, శీతలీకరణ టవర్లు మరియు నీటి ప్రసరణ పంపులతో కూడిన సెంట్రల్ ప్లాంట్ HVAC వ్యవస్థలు భవన భారం ఆధారంగా ప్రవాహాన్ని మాడ్యులేట్ చేయడానికి దీనిని ఉపయోగిస్తాయి. అవకలన పీడనానికి ప్రతిస్పందించే సెకండరీ చల్లబడిన నీటి పంపులు, సరైన కండెన్సర్ నీటి ఉష్ణోగ్రత కోసం శీతలీకరణ టవర్ ఫ్యాన్ స్పీడ్ నియంత్రణ మరియు కండెన్సర్ వాటర్ పంప్ మాడ్యులేషన్ BACnet లేదా మోడ్‌బస్ ద్వారా BMS కనెక్టివిటీతో క్యాబినెట్-ఇంటిగ్రేటెడ్ VFD నియంత్రణ నుండి ప్రయోజనం పొందుతాయి.

నీటిపారుదల & వ్యవసాయ పంపింగ్

పెద్ద-స్థాయి కేంద్ర-పివట్, డ్రిప్ మరియు వరద నీటిపారుదల వ్యవస్థలకు పెరుగుతున్న కాలంలో నీటి పంపిణీ రేట్లు వేరియబుల్ అవసరం. పంప్ స్టేషన్‌లోని ఒక VFD ప్యానెల్ ఒక సాధారణ పొటెన్షియోమీటర్, HMI లేదా రిమోట్ టెలిమెట్రీ సిగ్నల్ ద్వారా ఫ్లో రేట్‌ని ఎంచుకోవడానికి ఆపరేటర్‌ని అనుమతిస్తుంది - పంట నీటి డిమాండ్ మరియు అందుబాటులో ఉన్న నీటి కేటాయింపులకు సరిగ్గా సరిపోయే పంపు అవుట్‌పుట్.

సాంకేతిక డీప్ డైవ్

VFD క్యాబినెట్ అన్ని పవర్ మేనేజ్‌మెంట్, ప్రొటెక్షన్ మరియు కంట్రోల్ సబ్‌సిస్టమ్‌లతో వేరియబుల్-ఫ్రీక్వెన్సీ డ్రైవ్‌ను ఏకీకృతం చేస్తుంది — ఒకే, ముందుగా పరీక్షించిన ఎన్‌క్లోజర్‌లో పూర్తి మోటార్ స్టార్టింగ్ మరియు స్పీడ్ కంట్రోల్ సొల్యూషన్‌ను అందిస్తుంది.

ప్రధాన పవర్ మార్గం మరియు సర్క్యూట్ రక్షణ

ఇన్‌కమింగ్ త్రీ-ఫేజ్ సప్లై క్యాబినెట్ యొక్క ఫుల్-లోడ్ కరెంట్ ప్లస్ డ్రైవ్ నష్టాల కోసం రేట్ చేయబడిన ప్రధాన ఐసోలేటర్ లేదా మౌల్డ్-కేస్ సర్క్యూట్ బ్రేకర్‌కు కనెక్ట్ అవుతుంది. ఇన్‌పుట్ ఫ్యూజింగ్ VFD యొక్క రెక్టిఫైయర్ దశకు సెమీకండక్టర్-రేటెడ్ (aR) రక్షణను అందిస్తుంది, I²t సమన్వయంతో అంతర్గత లోపాల సమయంలో డయోడ్ దెబ్బతినకుండా ఫ్యూజ్ క్లియరింగ్‌ను నిర్ధారిస్తుంది. ఇన్‌పుట్ హార్మోనిక్ కరెంట్ డిస్‌టార్షన్‌ను తగ్గించడానికి మరియు డ్రైవు యొక్క DC బస్ కెపాసిటర్‌లను సప్లై-సైడ్ వోల్టేజ్ స్పైక్‌ల నుండి రక్షించడానికి లైన్ రియాక్టర్ లేదా DC లింక్ చోక్ ప్రామాణికంగా చేర్చబడింది. ముఖ్యమైన బ్యాక్‌గ్రౌండ్ హార్మోనిక్ డిస్టార్షన్ లేదా డిమాండింగ్ యుటిలిటీ కనెక్షన్ అవసరాలతో కూడిన ఇన్‌స్టాలేషన్‌ల కోసం, నిష్క్రియ హార్మోనిక్ ఫిల్టర్ లేదా యాక్టివ్ ఫ్రంట్-ఎండ్ రెక్టిఫైయర్‌ని ఎంపిక చేసుకోవచ్చు.

VFD డ్రైవ్ టెక్నాలజీ

క్యాబినెట్ యొక్క గుండె ఆరవ తరం IGBT పవర్ మాడ్యూల్స్ మరియు హై-స్పీడ్ DSP లేదా FPGA కంట్రోల్ కోర్‌ను ఉపయోగించే అధిక-పనితీరు గల వెక్టర్-నియంత్రణ VFD. ఓపెన్-లూప్ మరియు క్లోజ్డ్-లూప్ వెక్టార్ కంట్రోల్ మోడ్‌లు అందుబాటులో ఉన్నాయి — ప్రామాణిక పంప్ మరియు ఫ్యాన్ డ్యూటీ కోసం ఓపెన్-లూప్, ఎక్స్‌ట్రూడర్‌లు లేదా హాయిస్ట్‌ల వంటి హై-టార్క్, తక్కువ-స్పీడ్ అప్లికేషన్‌ల కోసం ఎన్‌కోడర్ ఫీడ్‌బ్యాక్‌తో క్లోజ్డ్-లూప్. డ్రైవ్ స్వయంచాలకంగా ఆప్టిమైజ్ చేయబడిన స్విచింగ్ ఫ్రీక్వెన్సీతో పల్స్-వెడల్పు-మాడ్యులేటెడ్ వేవ్‌ఫారమ్‌ను అవుట్‌పుట్ చేస్తుంది, మోటారు శబ్ద శబ్దం మరియు డ్రైవ్ నష్టాల మధ్య సమతుల్యం ఉంటుంది. Key drive features include:

●  స్టేబుల్ తక్కువ-స్పీడ్ ఆపరేషన్ కోసం ఆటోమేటిక్ టార్క్ బూస్ట్ మరియు స్లిప్ పరిహారం

●   ట్రిప్పింగ్ లేకుండా కోస్టింగ్ మోటార్‌ను పట్టుకునే ఫ్లయింగ్-స్టార్ట్ సామర్థ్యం

●  యాంత్రిక ప్రతిధ్వనిని నివారించడానికి ప్రోగ్రామబుల్ స్కిప్ ఫ్రీక్వెన్సీలు

●  సెట్‌పాయింట్ రాంప్, స్లీప్/వేక్ లాజిక్ మరియు పంప్ స్టేజింగ్ అప్లికేషన్‌ల కోసం డ్యూయల్-ఛానల్ ఫీడ్‌బ్యాక్‌తో ఇంటిగ్రేటెడ్ PID కంట్రోలర్

అవుట్పుట్ ఫిల్టరింగ్ మరియు మోటార్ రక్షణ

క్యాబినెట్ మరియు మోటారు మధ్య కేబుల్ దూరాన్ని బట్టి, అవుట్‌పుట్ ఫిల్టరింగ్ చేర్చబడుతుంది:

dV/dt ఫిల్టర్: కేబుల్ కోసం మోటారు టెర్మినల్స్ వద్ద వోల్టేజ్ పెరుగుదల సమయం మరియు గరిష్ట వోల్టేజ్ సుమారు 100-150m వరకు నడుస్తుంది

సైన్ ఫిల్టర్: 150మీ కంటే ఎక్కువ కేబుల్ పరుగులు మరియు సబ్‌మెర్సిబుల్ పంప్ అప్లికేషన్‌ల కోసం సైనుసోయిడల్ తరంగ రూపాన్ని అందిస్తుంది, ఇక్కడ మోటార్ వైండింగ్ ఇన్సులేషన్ వోల్టేజ్ ఒత్తిడికి సున్నితంగా ఉంటుంది.

డ్యూటీ/స్టాండ్‌బై మోటార్ ఎంపిక కోసం అవుట్‌పుట్ కాంటాక్టర్‌లు అవసరమైన చోట ఏకీకృతం చేయబడతాయి. మోటారు రక్షణ విధులు - థర్మల్ ఓవర్‌లోడ్, ఫేజ్ లాస్, కరెంట్ అసమతుల్యత, స్టాల్ డిటెక్షన్, అండర్‌లోడ్ (డ్రై-రన్) మరియు ఎర్త్ ఫాల్ట్ - డ్రైవ్ యొక్క సాఫ్ట్‌వేర్‌లో నిరంతరం రన్ అవుతాయి మరియు పేర్కొన్నప్పుడు బాహ్య ఓవర్‌లోడ్ రిలేల ద్వారా అనుబంధించబడతాయి.

బైపాస్ కాన్ఫిగరేషన్ మరియు ప్రక్రియ కొనసాగింపు

A manual bypass circuit — built with duty-rated contactors or a mechanically interlocked transfer switch — allows the motor to be run directly from the mains supply while the VFD is isolated for servicing. బైపాస్ ఆఫ్-లోడ్ బదిలీ కోసం రూపొందించబడింది: VFD మరియు బైపాస్ మోడ్‌ల మధ్య మారే ముందు మోటారు తప్పనిసరిగా ఆపివేయబడాలి. Integrated electrical and mechanical interlocking prevents inadvertent back-feeding of mains power into the drive output terminals, which would cause catastrophic damage. An optional automatic bypass configuration uses a programmable logic relay or small PLC to manage seamless drive-to-mains transfer on VFD trip, maintaining process continuity in critical applications.

మల్టీ-మోటార్ మరియు సింక్రొనైజ్డ్ కాన్ఫిగరేషన్‌లు

For applications where multiple motors must share a single drive (sequential duty), the cabinet includes per-motor output contactors with PLC-based sequencing logic. For multi-motor applications requiring synchronised speed — such as twin conveyors or multi-fan air-cooled condensers — individual output inverters are driven from a common DC bus or synchronised via high-speed inter-drive communication, with master/slave speed and torque control.

కంట్రోల్ ఇంటర్‌ఫేస్, కమ్యూనికేషన్ మరియు HMI

డోర్-మౌంటెడ్ ఆపరేటర్ ఇంటర్‌ఫేస్ లోకల్ స్టార్ట్/స్టాప్, స్పీడ్ రిఫరెన్స్ (పటెన్షియోమీటర్ లేదా కీప్యాడ్ ఎంట్రీ ద్వారా), మోడ్ ఎంపిక (VFD/బైపాస్/ఆఫ్) మరియు సిస్టమ్ స్థితి సూచనను అందిస్తుంది. సంక్లిష్టమైన మల్టీ-మోటార్ లేదా ప్రాసెస్-లూప్ అప్లికేషన్‌ల కోసం గ్రాఫికల్ HMI టచ్‌స్క్రీన్ అందుబాటులో ఉంది, నిజ-సమయ ఆపరేటింగ్ పారామితులు, ట్రెండ్ డేటా, అలారం లాగ్‌లు మరియు శక్తి వినియోగ కొలమానాలను ప్రదర్శిస్తుంది.

కమ్యూనికేషన్ పోర్ట్‌లు అన్ని ప్రధాన పారిశ్రామిక ప్రోటోకాల్‌లకు మద్దతు ఇస్తాయి: మోడ్‌బస్ RTU (RS485), మోడ్‌బస్ TCP, Profibus DP, Profinet, Ethernet/IP మరియు BACnet. డ్రైవ్ సమగ్ర డేటా సెట్‌ను బహిర్గతం చేస్తుంది - వేగం, కరెంట్, టార్క్, పవర్, DC బస్ వోల్టేజ్, ఉష్ణోగ్రత, రన్ గంటలు మరియు శక్తి వినియోగం - పర్యవేక్షక SCADA, DCS లేదా BMSకి. రిమోట్ స్టార్ట్/స్టాప్ మరియు స్పీడ్ రిఫరెన్స్ కమాండ్‌లు, హార్ట్‌బీట్ టైమ్‌అవుట్‌లు మరియు కమ్యూనికేషన్ పోయినట్లయితే కాన్ఫిగర్ చేయగల ఫాల్‌బ్యాక్ స్ట్రాటజీలతో ఆమోదించబడతాయి.

ఎన్‌క్లోజర్ మరియు ఎన్విరాన్‌మెంటల్ డిజైన్

ఫ్లోర్-స్టాండింగ్ క్యాబినెట్ 1.5 మిమీ నుండి 2.0 మిమీ వరకు గాల్వనైజ్డ్ లేదా స్టెయిన్‌లెస్ స్టీల్ షీట్, నిరంతరం వెల్డింగ్ మరియు పౌడర్-పూతతో తయారు చేయబడింది. IP42 నుండి IP65 వరకు రక్షణ రేటింగ్‌లు సూట్ సైట్ పరిస్థితులు:

●  IP42/IP43: ఇండోర్ ఎలక్ట్రికల్ గదులు మరియు మోటార్ నియంత్రణ కేంద్రాలు

●  IP54/IP55: దుమ్ము పీడిత పారిశ్రామిక వాతావరణాలు, పంప్ స్టేషన్‌లు మరియు పాక్షికంగా బహిర్గతమయ్యే స్థానాలు

●  IP65: వర్షం మరియు ధూళికి గురికావడంతో అవుట్‌డోర్ ఇన్‌స్టాలేషన్

థర్మల్ మేనేజ్‌మెంట్ సహజ ఉష్ణప్రసరణ, ఉష్ణోగ్రత-నియంత్రిత ఫ్యాన్‌లతో ఫిల్టర్ చేయబడిన ఫోర్స్‌డ్-ఎయిర్ వెంటిలేషన్ మరియు అధిక-పవర్ లేదా హై-యాంబియంట్ ఇన్‌స్టాలేషన్‌లు, ఎయిర్-టు-ఎయిర్ హీట్ ఎక్స్ఛేంజర్‌లు లేదా ఎయిర్ కండిషనింగ్ యూనిట్ల యొక్క గణన కలయికను ఉపయోగిస్తుంది. క్యాబినెట్ యొక్క అంతర్గత ఉష్ణోగ్రత పెరుగుదల VFD తయారీదారు యొక్క గరిష్ట ఆపరేటింగ్ ఉష్ణోగ్రతకు వ్యతిరేకంగా గణించడం ద్వారా ధృవీకరించబడుతుంది, సాధారణంగా 40°C నుండి 50°C పరిసర ఉష్ణోగ్రతపై ఆధారపడి ఉంటుంది.

పరీక్ష మరియు ధృవీకరణ

Every VFD Cabinet undergoes a defined factory acceptance test: power-circuit continuity and insulation resistance, VFD parameter upload and verification against the approved parameter schedule, control wiring point-to-point, functional simulation of start/stop, speed control, bypass transfer (where fitted), and safety interlock verification. పూర్తి FAT డాక్యుమెంటేషన్ అందించబడింది. క్యాబినెట్ IEC 61439-1/2కి రూపకల్పన చేయబడింది మరియు నిర్మించబడింది, అవసరమైన చోట అన్ని భాగాలు CE-మార్క్ మరియు UL ధృవీకరణ అందుబాటులో ఉన్నాయి.

తరచుగా అడిగే ప్రశ్నలు

Q1: VFD మరియు VFD కంట్రోల్ ప్యానెల్ కొనుగోలు చేయడం మధ్య తేడా ఏమిటి?

పూర్తి ఇన్‌స్టాలేషన్ కోసం ఒక స్వతంత్ర VFDకి అదనపు భాగాలు అవసరం: అప్‌స్ట్రీమ్ సర్క్యూట్ బ్రేకర్ లేదా ఫ్యూజులు, లైన్ మరియు లోడ్ రియాక్టర్‌లు, పొడవైన కేబుల్ రన్‌ల కోసం అవుట్‌పుట్ ఫిల్టర్‌లు, డ్రైవ్ సేవ సమయంలో ప్రక్రియ కొనసాగింపు అవసరమైతే బైపాస్ సర్క్యూట్ మరియు థర్మల్ మేనేజ్‌మెంట్‌తో కూడిన ఎన్‌క్లోజర్. VFD కంట్రోల్ ప్యానెల్ వీటన్నింటిని ఏకీకృతం చేస్తుంది - ముందుగా ఇంజనీరింగ్, ప్రీ-వైర్డ్ మరియు ప్రీ-టెస్టెడ్ - ఒకే అసెంబ్లీలో. ఇది ఆన్-సైట్ డిజైన్ తెలియని వాటిని తొలగిస్తుంది, ఇన్‌స్టాలేషన్ సమయాన్ని తగ్గిస్తుంది మరియు పూర్తి మోటారు డ్రైవ్ సిస్టమ్‌కు ఒకే పాయింట్ వారంటీని అందిస్తుంది.

Q2: ఏ పవర్ రేటింగ్‌లు మరియు వోల్టేజీలు అందుబాటులో ఉన్నాయి?

ప్రామాణిక కాన్ఫిగరేషన్‌లు 380V, 400V, 480V మరియు 690V త్రీ-ఫేజ్ సరఫరాలలో 0.75kW నుండి 630kW వరకు ఉంటాయి. అభ్యర్థనపై అధిక శక్తి రేటింగ్‌లు అందుబాటులో ఉన్నాయి. ప్రతి క్యాబినెట్ మీరు అందించే నిర్దిష్ట మోటార్ నేమ్‌ప్లేట్ డేటా కోసం నిర్మించబడింది - పవర్, వోల్టేజ్, ఫుల్-లోడ్ కరెంట్ మరియు డ్యూటీ.

Q3: క్యాబినెట్ మరియు మోటారు మధ్య మోటార్ కేబుల్ ఎంత దూరం నడుస్తుంది?

కేబుల్ పొడవు పరిమితులు ఇన్‌స్టాల్ చేయబడిన అవుట్‌పుట్ ఫిల్టరింగ్‌పై ఆధారపడి ఉంటాయి. ఫిల్టరింగ్ లేకుండా, VFD తయారీదారు సాధారణంగా కేబుల్ రన్‌లను 50మీకి పరిమితం చేస్తాడు. dV/dt ఫిల్టర్ దీన్ని సుమారు 150మీ వరకు విస్తరిస్తుంది. సైన్ ఫిల్టర్ 300మీ కంటే ఎక్కువ కేబుల్‌ను నడుపుతుంది మరియు తెలియని లేదా వయస్సు గల వైండింగ్ ఇన్సులేషన్‌తో సబ్‌మెర్సిబుల్ పంపులు మరియు మోటార్‌ల కోసం గట్టిగా సిఫార్సు చేయబడింది. మేము మీ ఇన్‌స్టాలేషన్ డేటా ఆధారంగా తగిన అవుట్‌పుట్ ఫిల్టర్‌ని ఎంచుకుంటాము.

Q4: క్యాబినెట్ బహుళ మోటార్లను నియంత్రించగలదా?

అవును, అనేక కాన్ఫిగరేషన్‌లలో: సీక్వెన్షియల్ డ్యూటీ (ఒక VFD, బహుళ మోటార్‌లు, యాక్టివ్ మోటార్‌ను ఎంపిక చేసుకునే అవుట్‌పుట్ కాంటాక్టర్‌లతో ఒకేసారి ఒకటి మాత్రమే రన్ అవుతుంది), సింక్రోనస్ మల్టీ-మోటార్ (ఒకే క్యాబినెట్‌లోని బహుళ VFDలు DC బస్‌ను షేర్ చేయడం లేదా మాస్టర్/స్లేవ్ స్పీడ్ మ్యాచింగ్ కోసం కమ్యూనికేట్ చేయడం), లేదా స్వతంత్ర నియంత్రణ (ఒక పెద్ద స్వతంత్ర VFDలు). మీ దరఖాస్తును మాకు చెప్పండి మరియు మేము సరైన టోపోలాజీని ఇంజనీర్ చేస్తాము.

Q5: VFD కంట్రోల్ ప్యానెల్ నా ప్లాంట్ SCADA లేదా DCSతో ఎలా కలిసిపోతుంది?

VFD యొక్క కమ్యూనికేషన్ పోర్ట్ — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP, లేదా BACnet — నేరుగా మీ పర్యవేక్షక వ్యవస్థకు కనెక్ట్ అవుతుంది. అన్ని కార్యాచరణ డేటా, అలారాలు మరియు డయాగ్నస్టిక్‌లు అందుబాటులో ఉన్నాయి. నెట్‌వర్క్ విఫలమైతే సురక్షితమైన ఆపరేషన్‌ను నిర్ధారించడానికి కాన్ఫిగర్ చేయగల కమ్యూనికేషన్-లాస్ ప్రవర్తనతో టూ-వే కంట్రోల్ (రిమోట్ స్టార్ట్/స్టాప్, స్పీడ్ రిఫరెన్స్)కు మద్దతు ఉంది.

Q7: క్యాబినెట్‌కు ఎలాంటి నిర్వహణ అవసరం?

సాధారణ నిర్వహణ సూటిగా ఉంటుంది: సెమీ-వార్షిక శుభ్రపరచడం లేదా వెంటిలేషన్ ఫిల్టర్‌ల భర్తీ, పవర్ టర్మినేషన్‌ల వార్షిక థర్మోగ్రాఫిక్ తనిఖీ మరియు బైపాస్ సర్క్యూట్ మరియు సేఫ్టీ ఇంటర్‌లాక్‌ల వార్షిక క్రియాత్మక పరీక్ష. VFD దాని DC లింక్ కెపాసిటర్లు మరియు కూలింగ్ ఫ్యాన్‌ల కోసం నిర్దేశిత సేవా జీవితాన్ని కలిగి ఉంది - సాధారణంగా 5 నుండి 10 సంవత్సరాలు ఆపరేటింగ్ పరిస్థితులపై ఆధారపడి ఉంటుంది - మరియు ఇవి మార్చగల భాగాలు. పూర్తి నిర్వహణ షెడ్యూల్‌లు ఆపరేషన్ మాన్యువల్‌లో నమోదు చేయబడ్డాయి.

Q8: క్యాబినెట్ మురికి లేదా అధిక-ఉష్ణోగ్రత వాతావరణంలో పనిచేయగలదా?

అవును. మీ సైట్ పరిస్థితుల ఆధారంగా ఎన్‌క్లోజర్ ప్రొటెక్షన్ రేటింగ్ మరియు థర్మల్ మేనేజ్‌మెంట్ స్ట్రాటజీ ఎంచుకోబడతాయి. మురికి వాతావరణంలో, ఫైన్-ఫిల్ట్రేషన్ ఇన్‌టేక్ ఫిల్టర్‌లతో IP55 లేదా IP65 పేర్కొనబడింది. 40°C కంటే ఎక్కువ పరిసర ఉష్ణోగ్రతల కోసం, VFD డీరేటింగ్, క్యాబినెట్ ఎయిర్ కండిషనింగ్ లేదా ఎయిర్-టు-వాటర్ హీట్ ఎక్స్ఛేంజర్‌లు సురక్షితమైన అంతర్గత పరిస్థితులను నిర్ధారిస్తాయి. మేము ఇంజనీరింగ్ దశలో మీ సైట్ డేటాను అంచనా వేస్తాము మరియు తగిన పర్యావరణ గట్టితను ప్రతిపాదిస్తాము.

M5 కస్టమర్ స్పాట్‌లైట్

ప్రాంతీయ నీటి వినియోగం — పంప్ స్టేషన్ ఆధునీకరణ కార్యక్రమం

నేపథ్యం

దక్షిణ అమెరికాలోని ఒక ప్రాంతీయ నీటి వినియోగం దాని పంపిణీ నెట్‌వర్క్‌లో 60కి పైగా బోర్‌హోల్ మరియు బూస్టర్ పంప్ స్టేషన్‌లను నిర్వహిస్తోంది, సుమారుగా రెండు మిలియన్ల జనాభాకు సేవలు అందిస్తోంది. ప్రవాహ నియంత్రణ కోసం థ్రోట్లింగ్ వాల్వ్‌లతో ఫిక్స్‌డ్-స్పీడ్ డైరెక్ట్-ఆన్-లైన్ స్టార్టర్‌లను ఉపయోగించి అనేక పంప్ స్టేషన్‌లు దశాబ్దాల నాటివి. యుటిలిటీ పెరుగుతున్న శక్తి ఖర్చులు, నీటి సుత్తి మరియు యాంత్రిక ఒత్తిడి నుండి తరచుగా పంపు మరియు పైప్‌వర్క్ వైఫల్యాలు మరియు వాడుకలో లేని నియంత్రణ హార్డ్‌వేర్ కోసం రీప్లేస్‌మెంట్ పార్ట్‌లను సోర్సింగ్ చేయడంలో కష్టాలను ఎదుర్కొంటుంది.

ఛాలెంజ్

యుటిలిటీ తన పంప్ స్టేషన్‌లను VFD నియంత్రణతో ఒక దశలవారీ కార్యక్రమంలో ఆధునీకరించడానికి ఎన్నుకుంది, ముందుగా 20 అతిపెద్ద స్టేషన్‌లను లక్ష్యంగా చేసుకుంది. ప్రతి స్టేషన్ ఒకే విధమైన ప్రొఫైల్‌ను అందించింది: రెండు నుండి నాలుగు డ్యూటీ/స్టాండ్‌బై పంప్ సెట్‌లు (45kW నుండి 200kW), పొడవైన మోటారు కేబుల్ పరుగులు (తరచుగా సబ్‌మెర్సిబుల్ బోర్‌హోల్ పంపులకు 150m కంటే ఎక్కువ), రిమోట్ లొకేషన్‌లలో మురికి సెమీ-అవుట్‌డోర్ పరిసరాలు మరియు కాంప్లెక్స్ సిస్టమ్ నిర్వహణ కోసం పరిమిత ఆన్-సైట్ ఎలక్ట్రికల్ సపోర్ట్.

నిర్దిష్ట పరిమితులు ఉన్నాయి:

●  విఎఫ్‌డి సొల్యూషన్‌లో మోటారు వైండింగ్ ఇన్సులేషన్ క్షీణించకుండా సబ్‌మెర్సిబుల్ పంప్‌లకు పొడవైన కేబుల్ రన్‌లను అందించాలి

●  VFD సర్వీసింగ్ సమయంలో నీటి సరఫరాను నిర్వహించడానికి మాన్యువల్ బైపాస్ తప్పనిసరి, ఎందుకంటే చాలా స్టేషన్‌లలో స్టాండ్‌బై పంప్ రిడెండెన్సీ లేదు

●  ఖరీదైన సైట్ సందర్శనలను తగ్గించడానికి రిమోట్ మానిటరింగ్ సామర్ధ్యం అవసరం

●  ఎలక్ట్రికల్ ఇన్‌స్టాలేషన్‌ను కనీస VFD కమీషన్ అనుభవం ఉన్న స్థానిక కాంట్రాక్టర్‌లు పూర్తి చేయాలి

మా VFD కంట్రోల్ ప్యానెల్‌లను ఎందుకు ఎంచుకోవాలి?

కాంపోనెంట్-సోర్స్డ్ VFD రెట్రోఫిట్‌లు మరియు ఇంటిగ్రేటెడ్ VFD కంట్రోల్ ప్యానెల్‌లు రెండింటినీ మూల్యాంకనం చేసిన తర్వాత, యుటిలిటీ క్యాబినెట్ విధానాన్ని ఎంచుకుంది. ప్రయోజనాలు స్పష్టంగా ఉన్నాయి:

●  ప్రతి క్యాబినెట్ నిర్దిష్ట కేబుల్ పొడవు మరియు మోటారు ఇన్సులేషన్ రకానికి సరిపోయే అవుట్‌పుట్ సైన్ ఫిల్టర్‌లతో ఫ్యాక్టరీ-ఇంజనీరింగ్ చేయబడింది, రిఫ్లెక్ట్ చేయబడిన వేవ్ వోల్టేజ్ స్పైక్‌ల నుండి మోటారు వైండింగ్ దెబ్బతినే ప్రమాదాన్ని తొలగిస్తుంది

●  ఇంటిగ్రేటెడ్ మాన్యువల్ బైపాస్ సర్క్యూట్, ప్రీ-వైర్డ్ మరియు టెస్ట్ చేయబడినది, ఏదైనా VFD సర్వీస్ ఈవెంట్ సమయంలో నీటి సరఫరా కొనసాగుతుందని యుటిలిటీ విశ్వాసాన్ని ఇచ్చింది

●  డోర్-మౌంటెడ్ HMI మరియు పూర్తిగా పరామితి చేయబడిన VFDలు పంప్ కర్వ్ డేటా, PID ప్రెజర్ కంట్రోల్ సెట్టింగ్‌లు మరియు యుటిలిటీ యొక్క ప్రామాణిక రక్షణ థ్రెషోల్డ్‌లతో ఫ్యాక్టరీలో లోడ్ చేయబడ్డాయి — స్థానిక కాంట్రాక్టర్లు మెయిన్స్ సప్లై, పంప్ మోటార్ మరియు ప్రెజర్ ట్రాన్స్‌డ్యూసర్‌లను కనెక్ట్ చేయడం ద్వారా ప్రతి క్యాబినెట్‌ను కమీషన్ చేయడానికి వీలు కల్పిస్తుంది.

●  ప్రతి క్యాబినెట్‌లోని GPRS/4G రిమోట్ మానిటరింగ్ మాడ్యూల్స్ కార్యాచరణ డేటా — ప్రవాహం, పీడనం, శక్తి వినియోగం, రన్ అవర్స్, అలారం స్థితి — నేరుగా యుటిలిటీ యొక్క సెంట్రల్ SCADA ప్లాట్‌ఫారమ్‌కు ప్రసారం చేయబడ్డాయి

ఫైన్-ఫిల్ట్రేషన్ ఇన్‌టేక్‌లు మరియు సన్‌షేడ్ కానోపీలతో కూడిన IP55-రేటెడ్ ఎన్‌క్లోజర్‌లు మురికి, బహిర్గతమైన పంప్ స్టేషన్ పరిసరాలకు సరిపోతాయి.

విస్తరణ

ఇరవై VFD క్యాబినెట్‌లు (45kW నుండి 200kW వరకు) తయారు చేయబడ్డాయి, ఒక్కొక్కటి అవుట్‌పుట్ సైన్ ఫిల్టర్, మాన్యువల్ బైపాస్, IP55 ఎన్‌క్లోజర్, GPRS రిమోట్ టెలిమెట్రీ మరియు ముందుగా కాన్ఫిగర్ చేయబడిన PID ప్రెజర్ కంట్రోల్‌తో తయారు చేయబడ్డాయి. క్యాబినెట్‌లు పూర్తి, ఫ్యాక్టరీ-పరీక్షించిన యూనిట్‌లుగా రవాణా చేయబడ్డాయి. స్థానిక ఎలక్ట్రికల్ కాంట్రాక్టర్లు 10-నెలల ప్రోగ్రామ్‌లో క్యాబినెట్‌లను ఇన్‌స్టాల్ చేసి, కమీషన్ చేశారు. మొదటి మూడు స్టేషన్లకు వీడియో లింక్ ద్వారా తయారీదారుల ఇంజనీర్లు రిమోట్ కమీషనింగ్ మద్దతు అందించారు; తదుపరి స్టేషన్లు ప్రామాణిక డాక్యుమెంటేషన్ ఉపయోగించి స్థానిక బృందాలచే స్వతంత్రంగా ప్రారంభించబడ్డాయి.

ఫలితాలు

20 ఆధునికీకరించిన స్టేషన్‌లలో శక్తి వినియోగం మునుపటి థ్రోట్లింగ్-వాల్వ్ ఆపరేషన్‌తో పోల్చితే సగటున 32% తగ్గింది, VFDలు పంప్ స్పీడ్‌ను సిస్టమ్ డిమాండ్‌కు సరిగ్గా సరిపోతాయి.

పంప్ మరియు పైప్‌వర్క్ నిర్వహణ ఖర్చులు గణనీయంగా తగ్గాయి: నీటి సుత్తి సంఘటనలు తొలగించబడ్డాయి మరియు సాఫ్ట్-స్టార్ట్ ర్యాంపింగ్ ద్వారా పంప్ బేరింగ్ మరియు సీల్ లైఫ్ పొడిగించబడ్డాయి.

20 స్టేషన్లలో 250మీటర్ల వరకు కేబుల్ నడిచేటటువంటి ఒక్క మోటార్ ఇన్సులేషన్ వైఫల్యం కూడా జరగలేదు, ఇది సైన్ ఫిల్టర్ స్పెసిఫికేషన్‌ను ధృవీకరిస్తుంది.

యుటిలిటీ యొక్క సెంట్రల్ ఆపరేషన్స్ బృందం ఇప్పుడు మొత్తం 20 స్టేషన్‌లను ఒకే SCADA డాష్‌బోర్డ్ నుండి పర్యవేక్షిస్తుంది, ఏదైనా పంప్ ట్రిప్ లేదా ప్రెజర్ డివియేషన్ కోసం ఆటోమేటెడ్ SMS అలారాలను అందుకుంటుంది - రియాక్టివ్ సైట్ సందర్శనలను 60% పైగా తగ్గిస్తుంది.

మొదటి దశ విజయవంతం కావడం వల్ల మిగిలిన 40 పంప్ స్టేషన్‌లకు ప్రోగ్రామ్‌ను విస్తరించడానికి యుటిలిటీ దారితీసింది, అదే VFD క్యాబినెట్ స్పెసిఫికేషన్‌పై ప్రమాణీకరించబడింది మరియు మొత్తం నెట్‌వర్క్‌లో ఏకరీతి నిర్వహణ శిక్షణ మరియు విడిభాగాల జాబితాను ప్రారంభించింది.
