స్మార్ట్ ఇరిగేషన్ కంట్రోల్ బాక్స్

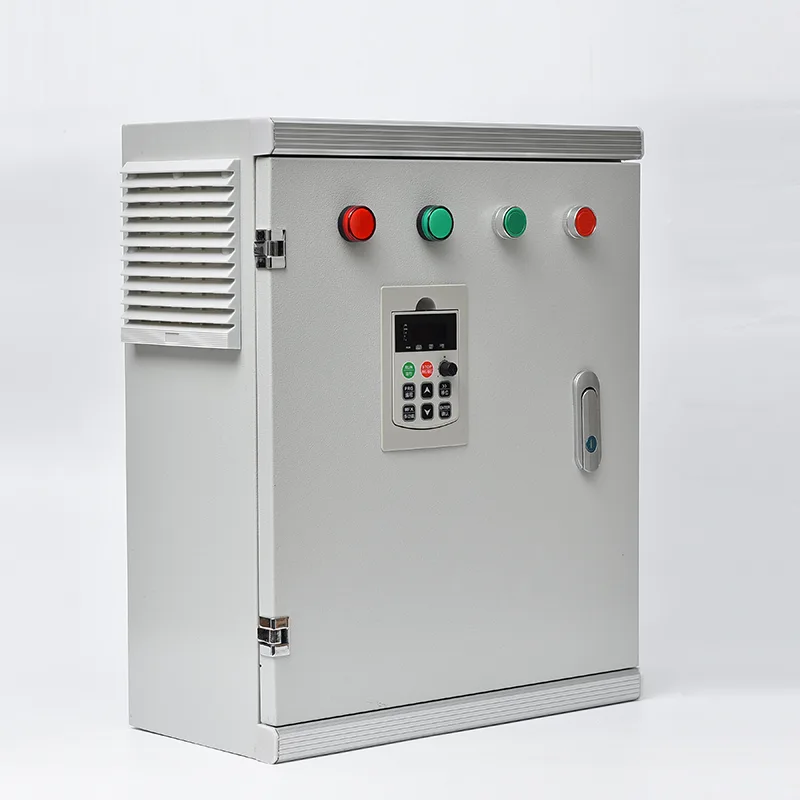

కంట్రోల్ బాక్స్ PLC లేదా డెడికేటెడ్ ఇరిగేషన్ కంట్రోలర్, సర్క్యూట్ బ్రేకర్లు, పంప్ కాంటాక్టర్‌లు లేదా VFDలు, వాల్వ్ అవుట్‌పుట్ టెర్మినల్స్, కంట్రోల్ ట్రాన్స్‌ఫార్మర్ మరియు సర్జ్ ప్రొటెక్షన్‌ను ఒకే వాల్-మౌంట్ లేదా ఫ్లోర్-స్టాండింగ్ ఎన్‌క్లోజర్‌లో అనుసంధానిస్తుంది. ఇది నేల తేమ సెన్సార్‌లు, రెయిన్ గేజ్‌లు, ఉష్ణోగ్రత మరియు తేమ సెన్సార్‌లు, ఫ్లో మీటర్లు మరియు పీడన ట్రాన్స్‌మిటర్‌ల నుండి ఇన్‌పుట్‌లను అంగీకరిస్తుంది, ఆపై కాన్ఫిగర్ చేయదగిన జోన్‌లలో ప్రోగ్రామ్ చేయబడిన నీటిపారుదల షెడ్యూల్‌లను అమలు చేస్తుంది - సాధారణంగా మోడల్‌పై ఆధారపడి 4 నుండి 120 సోలనోయిడ్ వాల్వ్‌లు - వరుసగా లేదా అతివ్యాప్తి చెందుతున్న సమూహాలలో. పంప్ స్టార్ట్ లాజిక్ ఏదైనా వాల్వ్ తెరుచుకునే ముందు ప్రధాన పంప్ లేదా బూస్టర్ పంప్ ఎంగేజ్ అయ్యేలా నిర్ధారిస్తుంది మరియు అన్ని వాల్వ్‌లు మూసివేసిన తర్వాత ఆపివేయబడుతుంది, డ్రై రన్నింగ్ మరియు ప్రెజర్ పెరగకుండా చేస్తుంది. సమీకృత 4G/LoRa/Wi-Fi కమ్యూనికేషన్ మాడ్యూల్ నిజ-సమయ ఫీల్డ్ డేటా మరియు కార్యాచరణ స్థితిని క్లౌడ్ ప్లాట్‌ఫారమ్‌కు ప్రసారం చేస్తుంది, ఇక్కడ సాగుదారులు నీటిపారుదల చరిత్రను వీక్షించవచ్చు, షెడ్యూల్‌లను సర్దుబాటు చేయవచ్చు మరియు స్మార్ట్‌ఫోన్ యాప్ లేదా వెబ్ డ్యాష్‌బోర్డ్ ద్వారా తప్పు అలారాలను స్వీకరించవచ్చు. బహుళ-ఛానల్ ఫెర్టిగేషన్ నియంత్రణ ఒక ఎంపికగా అందుబాటులో ఉంది, లక్ష్యం EC మరియు pH విలువల ఆధారంగా కాన్ఫిగర్ చేయగల ఇంజెక్షన్ పంపుల ద్వారా ద్రవ ఎరువులు లేదా యాసిడ్ యొక్క ఖచ్చితమైన మోతాదును అనుమతిస్తుంది. ఎన్‌క్లోజర్ వాతావరణ ప్రూఫ్ పౌడర్ కోటింగ్‌తో గాల్వనైజ్డ్ లేదా స్టెయిన్‌లెస్ స్టీల్‌తో తయారు చేయబడింది, అవుట్‌డోర్ ఇన్‌స్టాలేషన్ కోసం IP55 లేదా అంతకంటే ఎక్కువ రేట్ చేయబడింది. బ్యాటరీ బ్యాకప్‌తో సౌర శక్తి అనుకూలత ఆఫ్-గ్రిడ్ సైట్‌లకు అందుబాటులో ఉంది, అయితే ప్రామాణిక AC మోడల్‌లు 110 V నుండి 415 V సింగిల్-ఫేజ్ లేదా మూడు-దశల సరఫరాలను కవర్ చేస్తాయి.

ఆదర్శ అప్లికేషన్లు

చిన్న ఉద్యాన సొరంగాల నుండి విస్తారమైన పండ్ల తోటల కార్యకలాపాల వరకు, స్మార్ట్ ఇరిగేషన్ కంట్రోల్ బాక్స్ మాన్యువల్ ఇరిగేషన్ మరియు ఊహలను ఆటోమేటెడ్, సెన్సార్ ఆధారిత నీటి నిర్వహణతో భర్తీ చేస్తుంది, ఇది పంటకు వాస్తవానికి అవసరమైన వాటికి ప్రతిస్పందిస్తుంది.

వ్యవసాయ నీటిపారుదల & విస్తృత పంటలు

ఆస్తి అంతటా డజన్ల కొద్దీ సోలేనోయిడ్ వాల్వ్‌లను నిర్వహించే బహుళ-జోన్ ఆటోమేటెడ్ ఇరిగేషన్ నుండి పెద్ద-స్థాయి క్షేత్ర పంటలు, తోటలు మరియు ద్రాక్షతోటలు ప్రయోజనం పొందుతాయి. మట్టి తేమ పరిమితులు, పంట పెరుగుదల దశ మరియు స్థానిక ఆవిరిపోట్రాన్స్పిరేషన్ డేటా ప్రకారం నీటిని పంపిణీ చేసేటప్పుడు స్థిరమైన సిస్టమ్ ఒత్తిడిని నిర్వహించడానికి కంట్రోలర్ ఒక సమయంలో జోన్‌లను సీక్వెన్స్ చేస్తుంది. ఫ్లో మీటర్ ఇంటిగ్రేషన్ ప్రతి నీటిపారుదల చక్రం ఉద్దేశించిన వాల్యూమ్‌ను పంపిణీ చేస్తుందని నిజ-సమయ ధృవీకరణను అందిస్తుంది, ఫ్లాగింగ్ అడ్డంకులు లేదా పైపులు విరిగిపోతాయి.

గ్రీన్‌హౌస్ & రక్షిత పంట

గ్రీన్‌హౌస్ పరిసరాలు పరిమిత పెరుగుతున్న ప్రదేశంలో నీరు మరియు పోషకాలపై ఖచ్చితమైన నియంత్రణను కోరుతున్నాయి. నియంత్రణ పెట్టె స్థిరమైన టైమర్‌ల కంటే మొక్కల డిమాండ్ ఆధారంగా నీటిపారుదలని ప్రేరేపించడానికి పర్యావరణ సెన్సార్‌లతో - ఉష్ణోగ్రత, తేమ, కాంతి తీవ్రత మరియు ఉపరితల తేమతో అనుసంధానించబడుతుంది. బహుళ-ఛానల్ ఫెర్టిగేషన్ ఇంజెక్టర్లు క్లోజ్డ్-లూప్ EC/pH నియంత్రణలో ద్రవ ఎరువులు మరియు pH సర్దుబాటులను డోస్ చేస్తాయి, ప్రతి పంటకు సరైన ఏకాగ్రతతో ఖచ్చితమైన పోషక రెసిపీ అందుతుందని నిర్ధారిస్తుంది. రిమోట్ యాక్సెస్ పెంపకందారులు ఒకే స్మార్ట్‌ఫోన్ నుండి బహుళ గ్రీన్‌హౌస్ బేలను పర్యవేక్షించడానికి అనుమతిస్తుంది.

ల్యాండ్‌స్కేప్ & మున్సిపల్ గ్రీన్ స్పేస్

మునిసిపల్ అధికారులు నిర్వహించే పార్కులు, క్రీడా మైదానాలు, గోల్ఫ్ కోర్సులు మరియు రోడ్‌సైడ్ ల్యాండ్‌స్కేపింగ్ చెదరగొట్టబడిన ప్రదేశాలలో విశ్వసనీయమైన, ప్రోగ్రామబుల్ నీటిపారుదల అవసరం. నియంత్రణ పెట్టె సమయ-ఆధారిత లేదా సెన్సార్-ప్రేరేపిత షెడ్యూల్‌లో బహుళ సోలనోయిడ్ వాల్వ్ స్టేషన్‌లను నిర్వహిస్తుంది, వర్ష సెన్సార్ ఇన్‌పుట్ తడి వాతావరణంలో నీటి వృధాను నివారించడానికి స్వయంచాలకంగా నీటిపారుదలని నిలిపివేస్తుంది. 4G కనెక్టివిటీ నగర కార్యకలాపాల కేంద్రం నుండి కేంద్రీకృత నిర్వహణను అనుమతిస్తుంది, నిర్వహణ సిబ్బంది ప్రతి సైట్‌ను సందర్శించాల్సిన అవసరాన్ని తగ్గిస్తుంది.

సౌరశక్తితో నడిచే రిమోట్ పొలాలు

అనేక వ్యవసాయ ప్రదేశాలు విశ్వసనీయ గ్రిడ్ విద్యుత్తును కలిగి లేవు. కంట్రోల్ బాక్స్‌ను పూర్తిగా స్వయంప్రతిపత్త ఆఫ్-గ్రిడ్ ఆపరేషన్ కోసం సోలార్ ప్యానెల్ అర్రే, బ్యాటరీ బ్యాంక్ మరియు తక్కువ-పవర్ DC లాచింగ్ సోలనోయిడ్ వాల్వ్ అవుట్‌పుట్‌లతో కాన్ఫిగర్ చేయవచ్చు. కంట్రోలర్ పంప్ స్టార్ట్ (సోలార్-పవర్డ్ బోర్‌హోల్ లేదా ట్యాంక్ ఫీడ్ నుండి), జోన్డ్ వాల్వ్ సీక్వెన్సింగ్ మరియు డేటా ట్రాన్స్‌మిషన్‌ను నిర్వహిస్తుంది - అన్నీ ఆన్-సైట్ ఫోటోవోల్టాయిక్ సిస్టమ్ ద్వారా ఆధారితం.

హార్టికల్చర్, నర్సరీలు & ప్రత్యేక పంటలు

కంటైనర్ నర్సరీలు, బెర్రీ పొలాలు మరియు కట్-ఫ్లవర్ కార్యకలాపాలు తరచుగా చిన్న మండలాలకు వివిధ రకాల పంటలతో నీటిపారుదలని అందిస్తాయి, ప్రతి ఒక్కటి ప్రత్యేక నీటి విధానాలు అవసరం. నియంత్రణ పెట్టె స్వతంత్ర ప్రారంభ సమయాలు, అమలు వ్యవధి మరియు ఫెర్టిగేషన్ వంటకాలతో ప్రతి జోన్‌కు ప్రోగ్రామ్ చేయబడిన షెడ్యూల్‌లకు మద్దతు ఇస్తుంది. నేల తేమ-ఆధారిత ఓవర్‌రైడ్ సున్నితమైన పంటలకు ఎక్కువ నీరు పోయడాన్ని నిరోధిస్తుంది, అయితే ఫ్రాస్ట్-ప్రొటెక్షన్ స్ప్రింక్లర్ సీక్వెన్సులు ఉష్ణోగ్రత సెన్సార్ థ్రెషోల్డ్‌ల ద్వారా ప్రేరేపించబడతాయి.

నీటిపారుదల జిల్లాలు & సామూహిక పథకాలు

వ్యక్తిగత సాగుదారులకు వాల్యూమ్ లేదా సమయం ద్వారా నీటిని కేటాయించే ప్రాంతాలలో, నియంత్రణ పెట్టె వ్యవసాయ నీటి మీటరింగ్ కోసం IC కార్డ్ లేదా RFID వినియోగదారు ప్రమాణీకరణకు మద్దతు ఇస్తుంది. ప్రతి వినియోగదారు యొక్క వినియోగం లాగ్ చేయబడి, నిర్వహణ ప్లాట్‌ఫారమ్‌కి అప్‌లోడ్ చేయబడుతుంది, రుసుము ఆధారిత నీటి కేటాయింపు, వార్షిక ఉపసంహరణ పరిమితులు మరియు కోటాలు మించిపోయినప్పుడు ఆటోమేటెడ్ పంప్ షట్‌ఆఫ్‌ను ప్రారంభిస్తుంది.

3.టెక్నికల్ డీప్ డైవ్

స్మార్ట్ ఇరిగేషన్ కంట్రోల్ బాక్స్ PLC-ఆధారిత సీక్వెన్సింగ్, మల్టీ-సెన్సర్ ఇన్‌పుట్ ప్రాసెసింగ్ మరియు ఇండస్ట్రియల్-గ్రేడ్ పవర్ మేనేజ్‌మెంట్‌ను ఒకే ఫ్యాక్టరీ-పరీక్షించిన ఎన్‌క్లోజర్‌గా మిళితం చేస్తుంది, విభిన్న క్షేత్ర పరిస్థితులలో విశ్వసనీయమైన, గమనింపబడని నీటిపారుదల ఆటోమేషన్‌ను అందిస్తుంది.

కంట్రోలర్ కోర్ మరియు ప్రోగ్రామింగ్ లాజిక్

నియంత్రణ పెట్టె పారిశ్రామిక PLC చుట్టూ నిర్మించబడింది లేదా కాన్ఫిగర్ చేయదగిన I/Oతో అంకితమైన నీటిపారుదల నియంత్రిక. నియంత్రిక నీటిపారుదల కార్యక్రమాలను అమలు చేస్తుంది, ఇది ఏ మండలాలు సక్రియం చేయబడుతుందో, ఏ క్రమంలో, ఎంతకాలం మరియు ఏ ప్రారంభ పరిస్థితులలో నిర్వచించబడుతుందో నిర్వచిస్తుంది. సమయ-ఆధారిత (నిర్దిష్ట రోజులు మరియు సమయాలు), సెన్సార్-ఆధారిత (నేల తేమ థ్రెషోల్డ్, వర్షం గుర్తింపు) మరియు విరామం-ఆధారిత (ప్రతి N గంటలు లేదా రోజులు) షెడ్యూలింగ్ ఎంపికలు ఉన్నాయి. కంట్రోలర్ పంప్ స్టార్ట్ లాజిక్‌ను కూడా నిర్వహిస్తుంది: మొదటి వాల్వ్ సోలనోయిడ్ శక్తివంతం కావడానికి ముందు ప్రధాన పంపు రిలే మూసివేయబడుతుంది మరియు చివరి వాల్వ్ మూసివేసే వరకు మూసివేయబడుతుంది మరియు మెయిన్‌లైన్‌ను ఫ్లష్ చేయడానికి కాన్ఫిగర్ చేయదగిన రన్-ఆన్ పీరియడ్ ఉంటుంది. ఈ సీక్వెన్సింగ్ డ్రై పంప్‌కు వ్యతిరేకంగా వాల్వ్ తెరవడాన్ని నిరోధిస్తుంది, ఆకస్మిక ప్రారంభాలు మరియు ఆపివేయడం నుండి నీటి సుత్తిని తొలగిస్తుంది మరియు డెడ్-హెడ్ ఆపరేషన్ నుండి పంపును రక్షిస్తుంది. బహుళ-జోన్ ఆపరేషన్ కోసం, సర్దుబాటు చేయగల ఇంటర్-జోన్ ఆలస్యం సిస్టమ్ ఒత్తిడిని వాల్వ్ పరివర్తనాల మధ్య స్థిరీకరించడానికి అనుమతిస్తుంది.

సెన్సార్ ఇన్‌పుట్ మరియు ఎన్విరాన్‌మెంటల్ మానిటరింగ్

కంట్రోల్ బాక్స్ ఫీల్డ్ సెన్సార్ ఇన్‌పుట్‌ల శ్రేణిని అంగీకరిస్తుంది: నేల తేమ ప్రోబ్స్, ప్రెజర్ ట్రాన్స్‌మిటర్లు మరియు ఫ్లో మీటర్ల నుండి అనలాగ్ 4-20 mA లేదా 0-10 V సిగ్నల్స్; ఫ్లో మీటర్లు మరియు రెయిన్ గేజ్‌ల నుండి డిజిటల్ పల్స్ ఇన్‌పుట్‌లు; ఫ్లోట్ స్విచ్‌లు మరియు ప్రెజర్ స్విచ్‌ల నుండి డిజిటల్ ఆన్/ఆఫ్ ఇన్‌పుట్‌లు; మరియు తేమ, ఉష్ణోగ్రత మరియు విద్యుత్ వాహకతను కొలిచే బహుళ-పరామితి మట్టి సెన్సార్‌ల నుండి RS485 మోడ్‌బస్ RTU డేటా. కంట్రోలర్ నిరంతరం అన్ని ఇన్‌పుట్‌లను స్కాన్ చేస్తుంది, రీడింగ్‌లను వినియోగదారు నిర్వచించిన థ్రెషోల్డ్‌లతో పోల్చి చూస్తుంది. నేల తేమ లక్ష్యం కంటే తక్కువగా ఉంటే, నీటిపారుదల ప్రేరేపించబడుతుంది. వర్షపాతం గుర్తించబడితే, షెడ్యూల్డ్ నీటిపారుదల నిలిపివేయబడుతుంది. ప్రవాహం రేటు ఆశించిన పరిధి నుండి వైదొలగితే, పైప్-బ్రేక్ లేదా బ్లాక్ చేయబడిన-ఉద్గారిణి అలారం ఉత్పత్తి చేయబడుతుంది. అన్ని సెన్సార్ డేటా టైమ్ స్టాంప్ చేయబడింది మరియు ట్రెండ్ విశ్లేషణ కోసం లాగ్ చేయబడింది.

వాల్వ్ మరియు పంప్ కంట్రోల్ అవుట్‌పుట్‌లు

వాల్వ్ అవుట్‌పుట్‌లు సాధారణంగా 24 VAC లేదా 12 VDC, ప్రామాణిక నీటిపారుదల సోలేనోయిడ్ వాల్వ్‌లకు అనుకూలంగా ఉంటాయి. అవుట్‌పుట్ కాన్ఫిగరేషన్ తక్కువ-పవర్ ఆఫ్-గ్రిడ్ అప్లికేషన్‌ల కోసం AC లాచింగ్ సోలనోయిడ్‌లు (మొమెంటరీ పల్స్ తెరవడానికి/మూసివేయడానికి) మరియు DC లాచింగ్ సోలనోయిడ్‌లకు మద్దతు ఇస్తుంది. పంప్ అవుట్‌పుట్‌లు పంప్ మోటార్ కాంటాక్టర్ కాయిల్ లేదా VFD స్టార్ట్ కమాండ్ కోసం రేట్ చేయబడిన రిలే కాంటాక్ట్‌లు. వేరియబుల్-స్పీడ్ పంపులను ఉపయోగించే సైట్‌ల కోసం, 4–20 mA లేదా 0–10 V అనలాగ్ అవుట్‌పుట్ సిస్టమ్ ఒత్తిడి లేదా ఫ్లో డిమాండ్ ఆధారంగా VFDకి వేగ సూచనను అందిస్తుంది. ఫీల్డ్ వైరింగ్ లోపాలను ప్రాసెసర్ దెబ్బతీయకుండా నిరోధించడానికి ప్రతి అవుట్‌పుట్ వ్యక్తిగతంగా ఫ్యూజ్ చేయబడుతుంది మరియు కంట్రోలర్ నుండి ఆప్టికల్‌గా వేరుచేయబడుతుంది.

కమ్యూనికేషన్ మరియు రిమోట్ మేనేజ్‌మెంట్

కంట్రోల్ బాక్స్‌లో 4G సెల్యులార్ మోడెమ్, LoRa మాడ్యూల్, Wi-Fi ఇంటర్‌ఫేస్ లేదా సైట్ ఇన్‌ఫ్రాస్ట్రక్చర్ ఆధారంగా ఈథర్నెట్ పోర్ట్ ఉంటాయి. MQTT లేదా HTTP ప్రోటోకాల్‌ని ఉపయోగించి డేటా క్లౌడ్ ప్లాట్‌ఫారమ్‌కు బదిలీ చేయబడుతుంది. ప్లాట్‌ఫారమ్ అన్ని కనెక్ట్ చేయబడిన సెన్సార్‌లు మరియు అవుట్‌పుట్‌ల నిజ-సమయ పర్యవేక్షణ, రిమోట్ షెడ్యూల్ సర్దుబాటు, వ్యక్తిగత వాల్వ్‌లు లేదా పంపుల మాన్యువల్ ఓవర్‌రైడ్, పుష్ సందేశం లేదా SMS ద్వారా అలారం నోటిఫికేషన్ మరియు నేల తేమ, ప్రవాహం, పీడనం మరియు నీటిపారుదల సంఘటనల చారిత్రక డేటా గ్రాఫింగ్ కోసం వెబ్ డ్యాష్‌బోర్డ్ మరియు స్మార్ట్‌ఫోన్ యాప్ (iOS మరియు ఆండ్రాయిడ్)ను అందిస్తుంది. ఇప్పటికే ఉన్న SCADA సిస్టమ్‌తో ఉన్న సైట్‌ల కోసం, కంట్రోలర్ RS485 లేదా Modbus TCPపై మోడ్‌బస్ RTUకి మద్దతు ఇస్తుంది, క్లౌడ్ లేయర్ లేకుండా నేరుగా ఏకీకరణ కోసం అన్ని I/O పాయింట్లు మరియు కాన్ఫిగరేషన్ పారామితులను బహిర్గతం చేస్తుంది.

ఫెర్టిగేషన్ ఇంటిగ్రేషన్

ఐచ్ఛిక ఫెర్టిగేషన్ మాడ్యూల్ చేర్చబడినప్పుడు, కంట్రోల్ బాక్స్ ఒకటి నుండి నాలుగు ఇంజెక్షన్ ఛానెల్‌లను నిర్వహిస్తుంది, ప్రతి ఒక్కటి డెడికేటెడ్ డోసింగ్ పంప్ లేదా వెంచురీ ఇంజెక్టర్‌తో ఉంటుంది. లక్ష్య ఎరువుల నిష్పత్తి ఆధారంగా అవసరమైన ఇంజెక్షన్ రేటును లెక్కించడానికి నియంత్రిక నీటిపారుదల మెయిన్‌లైన్ ఫ్లో మీటర్‌ను పర్యవేక్షిస్తుంది, ఆపై సెట్‌పాయింట్‌ను నిర్వహించడానికి డోసింగ్ పంపును మాడ్యులేట్ చేస్తుంది. EC/pH-నియంత్రిత కాన్ఫిగరేషన్‌లలో, నీటిపారుదల మెయిన్‌లైన్ లేదా రిటర్న్ లైన్‌లోని సెన్సార్‌లు అభిప్రాయాన్ని అందిస్తాయి మరియు నియంత్రిక నిర్వచించిన బ్యాండ్‌లలో పోషక సాంద్రత మరియు pHని నిర్వహించడానికి PID లూప్ ద్వారా ఇంజెక్షన్ రేట్లను సర్దుబాటు చేస్తుంది. ఆందోళనకార నియంత్రణ అవుట్‌పుట్‌లు ఎరువుల స్టాక్ ట్యాంకులను మిశ్రమంగా ఉంచుతాయి.

పవర్ సప్లై మరియు ఆఫ్-గ్రిడ్ కాన్ఫిగరేషన్

ప్రామాణిక నియంత్రణ పెట్టె సింగిల్-ఫేజ్ 110–240 VAC లేదా మూడు-దశ 380–415 VAC మెయిన్స్ సరఫరా నుండి పనిచేస్తుంది. ఒక కంట్రోల్ ట్రాన్స్‌ఫార్మర్ కంట్రోలర్ మరియు వాల్వ్ అవుట్‌పుట్‌ల కోసం 24 VAC/VDCని అందిస్తుంది. ఆఫ్-గ్రిడ్ కాన్ఫిగరేషన్‌లు MPPT సోలార్ ఛార్జ్ కంట్రోలర్, PV శ్రేణి (సాధారణంగా 300 W నుండి 1,000 W వరకు) మరియు డీప్-సైకిల్ బ్యాటరీ బ్యాంక్ (12 V లేదా 24 V)ను అనుసంధానిస్తాయి. కంట్రోలర్ బ్యాటరీ ఛార్జ్ స్థితిని పర్యవేక్షిస్తుంది మరియు బ్యాటరీ వోల్టేజ్ వినియోగదారు నిర్వచించిన తక్కువ-పవర్ థ్రెషోల్డ్‌కు పడిపోయినట్లయితే, నాన్-క్రిటికల్ లోడ్‌లను తగ్గించవచ్చు లేదా షెడ్యూల్ చేయబడిన నీటిపారుదలని వాయిదా వేయవచ్చు. DC లాచింగ్ సోలనోయిడ్ వాల్వ్‌లు, క్షణికంగా ఓపెన్/క్లోజ్ పల్స్ సమయంలో మాత్రమే శక్తిని వినియోగించుకుంటాయి, బ్యాటరీ సామర్థ్యం అవసరాలను తగ్గించడానికి సౌర సైట్‌ల కోసం పేర్కొనబడ్డాయి.

ఎన్‌క్లోజర్ మరియు ఎన్విరాన్‌మెంటల్ ప్రొటెక్షన్

ఎన్‌క్లోజర్ 1.5–2.0 మిమీ గాల్వనైజ్డ్ స్టీల్ షీట్ లేదా గ్రేడ్ 304 స్టెయిన్‌లెస్ స్టీల్ నుండి UV-రెసిస్టెంట్ పౌడర్ కోటింగ్‌తో తయారు చేయబడింది. ప్రామాణిక IP55 రేటింగ్ నీటిపారుదల ప్రాంతం యొక్క అంచున అవుట్‌డోర్ వాల్ మౌంటు లేదా పోల్ మౌంటుకి సరిపోతుంది. వరదలకు గురయ్యే లేదా అధిక తేమతో కూడిన పరిసరాల కోసం, IP65 అందుబాటులో ఉంది. ఉష్ణమండల వాతావరణంలో ప్రత్యక్ష-సూర్య సంస్థాపనల కోసం సన్‌షేడ్ పందిరి సిఫార్సు చేయబడింది. ఎన్‌క్లోజర్ బేస్‌లో IP-రేటెడ్ కంప్రెషన్ గ్రంధుల ద్వారా కేబుల్ ప్రవేశం జరుగుతుంది. తేమ మరియు కీటకాలను మినహాయించేటప్పుడు బ్రీటర్ డ్రైన్‌లు ఒత్తిడిని సమం చేయడంతో అంతర్గత వెంటిలేషన్ నిష్క్రియంగా ఉంటుంది. అన్ని అంతర్గత సర్క్యూట్ బోర్డులు తేమ మరియు వ్యవసాయ రసాయన ఆవిరి నుండి తుప్పు పట్టకుండా ఉండటానికి అనుగుణమైన పూతతో ఉంటాయి. ఇన్‌కమింగ్ పవర్ మరియు కమ్యూనికేషన్ లైన్‌లపై సర్జ్ ప్రొటెక్షన్ పరికరాలు మెరుపు-ప్రేరిత ట్రాన్సియెంట్‌ల నుండి రక్షిస్తాయి. డోర్-ఇంటర్‌లాక్ చేయబడిన ప్రధాన ఐసోలేటర్ సురక్షితమైన నిర్వహణ యాక్సెస్‌ను అందిస్తుంది. కంట్రోలర్ అన్ని ప్రోగ్రామ్‌లు, షెడ్యూల్‌లు మరియు లాగిన్ చేసిన డేటాను నాన్-వోలటైల్ మెమరీలో నిల్వ చేస్తుంది, విద్యుత్ అంతరాయాల సమయంలో సున్నా డేటా నష్టాన్ని నిర్ధారిస్తుంది.

4.తరచుగా అడిగే ప్రశ్నలు

Q1: కంట్రోల్ బాక్స్ ఏ రకమైన సెన్సార్‌లకు కనెక్ట్ చేయగలదు?

నియంత్రణ పెట్టె అంగీకరిస్తుంది: నేల తేమ సెన్సార్‌లు (టెన్సియోమెట్రిక్, కెపాసిటెన్స్, లేదా TDR రకం 4–20 mA, 0–10 V, లేదా మోడ్‌బస్ RS485 అవుట్‌పుట్), రెయిన్ గేజ్‌లు (పల్స్ ఇన్‌పుట్), ఫ్లో మీటర్లు (పల్స్ లేదా 4–20 mA), ప్రెజర్ ట్రాన్స్‌మిటర్లు (4–20 mA), ఉష్ణోగ్రత (4-20 mA), ఉష్ణోగ్రత (4-హ్యూమ్డ్ 20) సెన్సార్లు మరియు ట్యాంకులు మరియు రిజర్వాయర్‌ల కోసం స్విచ్‌లు మరియు లెవెల్ ట్రాన్స్‌మిటర్‌లు మరియు వాతావరణ స్టేషన్ డేటా (బాహ్య వాతావరణ స్టేషన్ లేదా క్లౌడ్ API నుండి మోడ్‌బస్ ద్వారా). ప్రాజెక్ట్ స్పెసిఫికేషన్ సమయంలో మా ఇంజనీర్లు సెన్సార్ అనుకూలతను నిర్ధారిస్తారు.

Q2: ఒక నియంత్రణ పెట్టె ఎన్ని నీటిపారుదల మండలాలను నిర్వహించగలదు?

ప్రామాణిక కాన్ఫిగరేషన్‌లు 4 నుండి 24 వైర్డు జోన్‌లకు మద్దతు ఇస్తాయి. విస్తరణ మాడ్యూల్స్ 48, 72 లేదా అంతకంటే ఎక్కువ జోన్‌లకు స్కేలింగ్‌ను అనుమతిస్తాయి. చాలా పెద్ద విస్తరణల కోసం, LoRa ద్వారా కమ్యూనికేట్ చేసే వైర్‌లెస్ రిమోట్ టెర్మినల్ యూనిట్‌లు ప్రధాన నియంత్రణ పెట్టె నుండి అనేక కిలోమీటర్ల వరకు అదనపు వాల్వ్ క్లస్టర్‌లను నియంత్రించగలవు, ఇది ఆస్తి అంతటా వందలాది జోన్‌ల కేంద్రీకృత నిర్వహణను అనుమతిస్తుంది.

Q3: కంట్రోల్ బాక్స్ గ్రిడ్ పవర్ లేకుండా పనిచేయగలదా?

అవును. ఇంటిగ్రేటెడ్ MPPT సోలార్ ఛార్జ్ కంట్రోలర్, PV ప్యానెల్‌లు మరియు డీప్-సైకిల్ బ్యాటరీ స్టోరేజ్‌తో ఆఫ్-గ్రిడ్ కాన్ఫిగరేషన్ అందుబాటులో ఉంది. విద్యుత్ వినియోగాన్ని తగ్గించడానికి DC లాచింగ్ సోలనోయిడ్ వాల్వ్‌లు ఉపయోగించబడతాయి. కంట్రోలర్ బ్యాటరీ స్థితిని పర్యవేక్షిస్తుంది మరియు వోల్టేజ్ తక్కువ-పవర్ థ్రెషోల్డ్‌కు పడిపోతే నాన్-క్రిటికల్ ఆపరేషన్‌లను వాయిదా వేస్తుంది. ఈ కాన్ఫిగరేషన్ రిమోట్ పొలాలు మరియు పచ్చిక బయళ్లలో విస్తృతంగా ఉపయోగించబడుతుంది, ఇక్కడ గ్రిడ్ శక్తి ఆర్థికంగా ఉండదు.

Q4: నేను నా స్మార్ట్‌ఫోన్ నుండి నీటిపారుదల వ్యవస్థను నియంత్రించవచ్చా?

అవును. నియంత్రణ పెట్టె 4G, Wi-Fi లేదా ఈథర్నెట్ ద్వారా క్లౌడ్ ప్లాట్‌ఫారమ్‌కు డేటాను ప్రసారం చేస్తుంది. మీరు నిజ-సమయ నేల తేమ, ఫ్లో డేటా మరియు వాల్వ్ స్థితిని వీక్షించవచ్చు; నీటిపారుదలని రిమోట్‌గా ప్రారంభించండి లేదా ఆపండి; షెడ్యూల్‌లు మరియు థ్రెషోల్డ్‌లను సర్దుబాటు చేయండి; మరియు పుష్ సందేశం లేదా SMS ద్వారా అలారం నోటిఫికేషన్‌లను స్వీకరించండి — అన్నీ సహచర స్మార్ట్‌ఫోన్ యాప్ లేదా వెబ్ డ్యాష్‌బోర్డ్ నుండి.

Q5: కంట్రోలర్ పంప్ రక్షణను ఎలా నిర్వహిస్తుంది?

కంట్రోలర్ సీక్వెన్స్‌ల పంప్ ఏదైనా వాల్వ్ తెరవడానికి ముందు ప్రారంభమవుతుంది మరియు అన్ని వాల్వ్‌లు మూసివేసిన తర్వాత పంప్ స్టాప్ అవుతుంది, డెడ్-హెడ్ ఆపరేషన్‌ను నివారిస్తుంది. పంప్ నడుస్తున్నప్పటికీ ఫ్లో మీటర్ ఎటువంటి ప్రవాహాన్ని గుర్తించకపోతే, డ్రై-రన్ అలారం ఉత్పత్తి చేయబడుతుంది మరియు పంప్ మూసివేయబడుతుంది. ప్రెజర్ సెన్సార్ ఇన్‌పుట్ అధిక-పీడన మరియు తక్కువ-పీడన ట్రిప్ రక్షణను ప్రారంభిస్తుంది. పంప్ అవుట్‌పుట్ పెద్ద మోటార్‌ల కోసం సాఫ్ట్ స్టార్టర్ లేదా VFDతో ఇంటర్‌ఫేస్ చేయగలదు.

Q6: కమ్యూనికేషన్ కోల్పోయినట్లయితే నీటిపారుదలకి ఏమి జరుగుతుంది?

కంట్రోలర్ అన్ని ప్రోగ్రామ్‌లు మరియు షెడ్యూల్‌లను స్థానిక అస్థిర మెమరీలో నిల్వ చేస్తుంది. క్లౌడ్ ప్లాట్‌ఫారమ్‌కు కమ్యూనికేషన్ కోల్పోయినట్లయితే, కంట్రోలర్ దాని అంతర్గత నిజ-సమయ గడియారాన్ని ఉపయోగించి స్వయంప్రతిపత్తితో దాని ప్రోగ్రామ్ చేయబడిన షెడ్యూల్‌ను అమలు చేయడం కొనసాగిస్తుంది. సెన్సార్ ఆధారిత ప్రారంభ పరిస్థితులు (నేల తేమ, రెయిన్ గేజ్) కూడా పనిచేస్తూనే ఉన్నాయి. కమ్యూనికేషన్ పునరుద్ధరించబడినప్పుడు, బఫర్ చేయబడిన డేటా క్లౌడ్‌కు సమకాలీకరించబడుతుంది.

Q7: ఒక నియంత్రణ పెట్టె నీటిపారుదల మరియు ఫలదీకరణం రెండింటినీ నిర్వహించగలదా?

అవును. ఐచ్ఛిక ఫెర్టిగేషన్ మాడ్యూల్ డెడికేటెడ్ పంప్ లేదా వెంచురి కంట్రోల్‌తో ఒకటి నుండి నాలుగు ఇంజెక్షన్ ఛానెల్‌లను నిర్వహిస్తుంది. నీటిపారుదల మెయిన్‌లైన్‌లోని సెన్సార్‌ల నుండి ఫీడ్‌బ్యాక్‌ను ఉపయోగించి సమయం, ఫ్లో-ప్రోపోర్షనల్ ఇంజెక్షన్ లేదా క్లోజ్డ్-లూప్ EC/pH నియంత్రణపై డోసింగ్ ఆధారపడి ఉంటుంది. ఎగ్జిటేటర్ అవుట్‌పుట్‌లు ఎరువుల స్టాక్ ట్యాంకులను సస్పెన్షన్‌లో ఉంచుతాయి.

Q8: కంట్రోల్ బాక్స్‌కు ఎలాంటి నిర్వహణ అవసరం?

సాధారణ నిర్వహణ తక్కువగా ఉంటుంది: ఎన్‌క్లోజర్ మరియు డోర్ సీల్ యొక్క నెలవారీ దృశ్య తనిఖీ, బిగుతు కోసం పవర్ టర్మినేషన్‌ల త్రైమాసిక తనిఖీ మరియు అన్ని వాల్వ్ అవుట్‌పుట్‌లు మరియు సెన్సార్ ఇన్‌పుట్‌ల వార్షిక ఫంక్షనల్ టెస్టింగ్. సౌర విద్యుత్ వ్యవస్థను వ్యవస్థాపించినట్లయితే, బ్యాటరీ టెర్మినల్స్ మరియు ఎలక్ట్రోలైట్ స్థాయిలు (ప్రవహించిన బ్యాటరీల కోసం) త్రైమాసికంలో తనిఖీ చేయాలి. కంట్రోలర్‌కు కదిలే భాగాలు లేవు మరియు షెడ్యూల్ చేసిన రీప్లేస్‌మెంట్ అవసరం లేదు.

5.ఎ లార్జ్-స్కేల్ ఆర్చర్డ్ ఆపరేషన్ — ఆటోమేటెడ్ మల్టీ-జోన్ ఇరిగేషన్ డిప్లాయ్‌మెంట్

నేపథ్యం

దక్షిణ ఐరోపాలో పండ్లను పెంచే సంస్థ 180 హెక్టార్ల రాతి పండ్లను మరియు సిట్రస్ పండ్ల తోటలను తరంగాల భూభాగంలో నిర్వహించింది. నీటిపారుదల అనేక బోర్‌హోల్స్ మరియు భాగస్వామ్య రిజర్వాయర్ నుండి తీసుకోబడింది, ఇది మెయిన్‌లైన్‌ల నెట్‌వర్క్ ద్వారా దాదాపు 90 సోలనోయిడ్ వాల్వ్ క్లస్టర్‌లకు వ్యక్తిగత ఆర్చర్డ్ బ్లాక్‌లకు అందించబడుతుంది. పగలు మరియు రాత్రి అంతా వాల్వ్‌లను తెరవడానికి మరియు మూసివేయడానికి బ్లాక్‌ల మధ్య నడిచే ఫీల్డ్ వర్కర్లచే మాన్యువల్‌గా నిర్వహించబడే నిర్ణీత సమయ షెడ్యూల్‌లలో ఈ ఆపరేషన్ నీటిపారుదలని కలిగి ఉంది.

ఛాలెంజ్

మాన్యువల్ వాల్వ్ ఆపరేషన్ శ్రమతో కూడుకున్నది మరియు ఖచ్చితమైనది కాదు. ఇరిగేటర్లు బ్లాక్‌ల మధ్య నేల తేమ వైవిధ్యంతో సంబంధం లేకుండా ఒకే రన్ టైమ్‌ని వర్తింపజేస్తారు, ఇది మట్టి-ఆధిపత్య మండలాల్లో అధిక నీటిపారుదలకి మరియు ఇసుక గట్లపై తక్కువ నీటిపారుదలకి దారితీసింది. వేసవి ఎక్కువగా ఉండే సమయంలో, టీమ్ అన్ని షెడ్యూల్ సెట్‌లను 24 గంటల్లో పూర్తి చేయడానికి చాలా కష్టపడింది. పంప్ స్టార్ట్‌లు తరచుగా వాల్వ్ స్థానాలతో సమన్వయం చేయబడవు - పంప్ రన్ అయ్యే ముందు కవాటాలు తెరవబడతాయి, దీని వలన గాలి తాళాలు మరియు నీటి సుత్తి మెయిన్‌లైన్ ఫిట్టింగ్‌లను దెబ్బతీస్తుంది. పొలం యొక్క బోర్‌హోల్ పంపులు కూడా ఓవర్‌లోడ్‌లను ట్రిప్ చేస్తూ, షిఫ్ట్‌ల ముగింపులో క్లోజ్డ్ వాల్వ్‌లకు వ్యతిరేకంగా నడుస్తాయి. ఎరువుల ఇంజెక్షన్‌ని ప్రత్యేక మాన్యువల్ వెంచురీ సిస్టమ్ ద్వారా నిర్వహించబడుతుంది, ఒక్కో బ్లాక్‌కు అప్లికేషన్ రేట్లు నమోదు చేయబడవు.

పెంపకందారుడు అన్ని కవాటాలు, పంపులు మరియు ఫెర్టిగేషన్‌ను నిర్వహించగల, రిమోట్‌గా పర్యవేక్షించబడే మరియు నీటిపారుదల కార్మికులను పర్యవేక్షక పాత్రకు తగ్గించగల ఒకే సమీకృత నియంత్రణ వ్యవస్థను కోరుకున్నాడు.

స్మార్ట్ ఇరిగేషన్ కంట్రోల్ బాక్స్‌లు ఎందుకు?

ఫార్మ్ యొక్క బ్లాక్ లేఅవుట్ కేంద్రీకృత నిర్మాణాన్ని సూచించింది: పంప్ షెడ్ వద్ద ఒక ప్రధాన నియంత్రణ పెట్టె అన్ని పంప్ స్టార్ట్‌లు మరియు మెయిన్‌లైన్ ప్రెజర్‌ను నిర్వహిస్తుంది, ప్రతి శాటిలైట్ వాల్వ్ క్లస్టర్‌లో LoRa వైర్‌లెస్ రిమోట్ టెర్మినల్ యూనిట్లు తిరిగి ప్రధాన కంట్రోలర్‌కు కమ్యూనికేట్ చేస్తాయి. ఇది పండ్లతోట అంతటా కందకం నియంత్రణ కేబుల్‌లను నివారించింది.

కంట్రోల్ బాక్స్ ఆరు పంప్ అవుట్‌పుట్ ఛానెల్‌లతో (నాలుగు బోర్‌హోల్స్, రెండు బూస్టర్ పంపులు), మెయిన్‌లైన్‌లో ప్రెజర్ ట్రాన్స్‌మిటర్ ఇన్‌పుట్, డ్రై-రన్ ప్రొటెక్షన్ మరియు టోటలైజ్డ్ ఫ్లో ట్రాకింగ్ కోసం ప్రతి పంప్ డిశ్చార్జ్‌పై ఫ్లో మీటర్ ఇన్‌పుట్‌లు మరియు ఉపగ్రహ RTUల అంతటా 90 వైర్‌లెస్ వాల్వ్ అవుట్‌పుట్‌లతో కాన్ఫిగర్ చేయబడింది. మట్టి తేమ పర్యవేక్షణ నెట్‌వర్క్ అమలు చేయబడింది - ప్రాతినిధ్య మట్టి జోన్‌లలో ఆరు బహుళ-లోతు కెపాసిటెన్స్ ప్రోబ్స్ - మోడ్‌బస్ RS485 ద్వారా కంట్రోలర్‌కు కనెక్ట్ చేయబడింది.

ఫెర్టిగేషన్ మూడు డోసింగ్ ఛానెల్‌ల ద్వారా ఏకీకృతం చేయబడింది, ప్రతి ఒక్కటి ఫ్లో-ప్రోపోర్షనల్ లాజిక్ ద్వారా నియంత్రించబడే వేరియబుల్-స్పీడ్ ఇంజెక్షన్ పంప్‌తో ఉంటుంది. కంట్రోలర్ మెయిన్‌లైన్ ఫ్లో మీటర్‌ను పర్యవేక్షిస్తుంది మరియు ఏ బ్లాక్‌లు నీటిపారుదల చేసినా లక్ష్య ఎరువుల సాంద్రతను నిర్వహించడానికి ఇంజెక్షన్ రేటును సర్దుబాటు చేసింది.

ఆర్చర్డ్ బ్లాక్ ద్వారా ప్రోగ్రామింగ్ నిర్మితమైంది, మట్టి తేమ థ్రెషోల్డ్‌లు ప్రతి బ్లాక్‌కు షెడ్యూల్ చేయబడిన నీటిపారుదల చక్రం కొనసాగుతాయో లేదో నిర్ణయిస్తాయి. రెయిన్ గేజ్ ఇన్‌పుట్ 5 మిమీ వర్షపాతం తర్వాత 24 గంటల పాటు షెడ్యూల్ చేయబడిన నీటిపారుదలన్నింటినీ స్వయంచాలకంగా నిలిపివేసింది. మొత్తం డేటా మొత్తం 4G ద్వారా క్లౌడ్ ప్లాట్‌ఫారమ్‌కు ప్రసారం చేయబడింది, మొత్తం ఆపరేషన్ కోసం వ్యవసాయ మేనేజర్‌కి ఒకే డాష్‌బోర్డ్‌ను అందిస్తుంది.

విస్తరణ

రెండు ప్రైమరీ స్మార్ట్ ఇరిగేషన్ కంట్రోల్ బాక్స్‌లు రెండు ప్రధాన పంప్ షెడ్‌ల వద్ద అమర్చబడ్డాయి, 16 LoRa వైర్‌లెస్ RTUలు పండ్లతోట అంతటా పంపిణీ చేయబడ్డాయి. ఈ వ్యవస్థ ఆరు పంపులు, 90 నీటిపారుదల కవాటాలు మరియు మూడు ఫెర్టిగేషన్ ఛానెల్‌లను నియంత్రించింది. పంప్ షెడ్‌ల వద్ద విద్యుత్ గ్రిడ్-సరఫరా చేయబడింది; RTUలు అంతర్గత బ్యాటరీలతో సౌరశక్తితో నడిచేవి. ఇన్‌స్టాలేషన్ మరియు కమీషన్ చేయడం పంట కాలం వెలుపల నాలుగు వారాల పాటు పూర్తయింది, పొలం యొక్క ప్రస్తుత సోలేనోయిడ్ వాల్వ్‌లు మరియు పంప్ కాంటాక్టర్‌లు అలాగే ఉంచబడ్డాయి.

ఫలితాలు

●  ఇరిగేషన్ లేబర్‌ని నలుగురు వ్యక్తుల ఫీల్డ్ టీమ్ నుండి క్లౌడ్ డ్యాష్‌బోర్డ్‌ని పర్యవేక్షిస్తూ, అప్పుడప్పుడు ఫీల్డ్ ఇన్‌స్పెక్షన్‌లు చేసే ఒక సూపర్‌వైజర్‌కి తగ్గించారు.

●  మొదటి పూర్తి సీజన్‌లో నీటి వినియోగం సుమారు 28% తగ్గింది, మట్టి తేమ ఆధారిత బ్లాక్ షెడ్యూలింగ్ కారణంగా భారీ నేలల్లో అనవసరమైన నీటిపారుదలని తొలగించారు.

●  పంప్-సంబంధిత మెయింటెనెన్స్ కాల్‌లు గణనీయంగా తగ్గాయి: డ్రై-రన్ ట్రిప్‌లు ఫ్లో-ఆధారిత రక్షణ ద్వారా తొలగించబడ్డాయి మరియు సమన్వయ పంప్-వాల్వ్ సీక్వెన్సింగ్‌తో మెయిన్‌లైన్ ఫిట్టింగ్‌లకు నీటి సుత్తి దెబ్బతినడం ఆగిపోయింది.

●  ప్రవాహ-అనుపాత ఇంజెక్షన్ ద్వారా ఎరువుల వినియోగం 15% తగ్గింది, ప్రతి బ్లాక్‌కు అప్లికేషన్ రికార్డ్‌లు ఇప్పుడు స్వయంచాలకంగా సమ్మతి మరియు వ్యవసాయ సమీక్ష కోసం లాగ్ చేయబడ్డాయి.

●  మొత్తం నీటిపారుదల వ్యవస్థ స్థితిని స్మార్ట్‌ఫోన్‌లో వీక్షించే సామర్థ్యం - ప్రత్యేకించి ఆఫ్-అవర్‌లు మరియు వారాంతాల్లో - గణనీయమైన కార్యాచరణ ప్రయోజనం అని వ్యవసాయ మేనేజర్ నివేదించారు.
