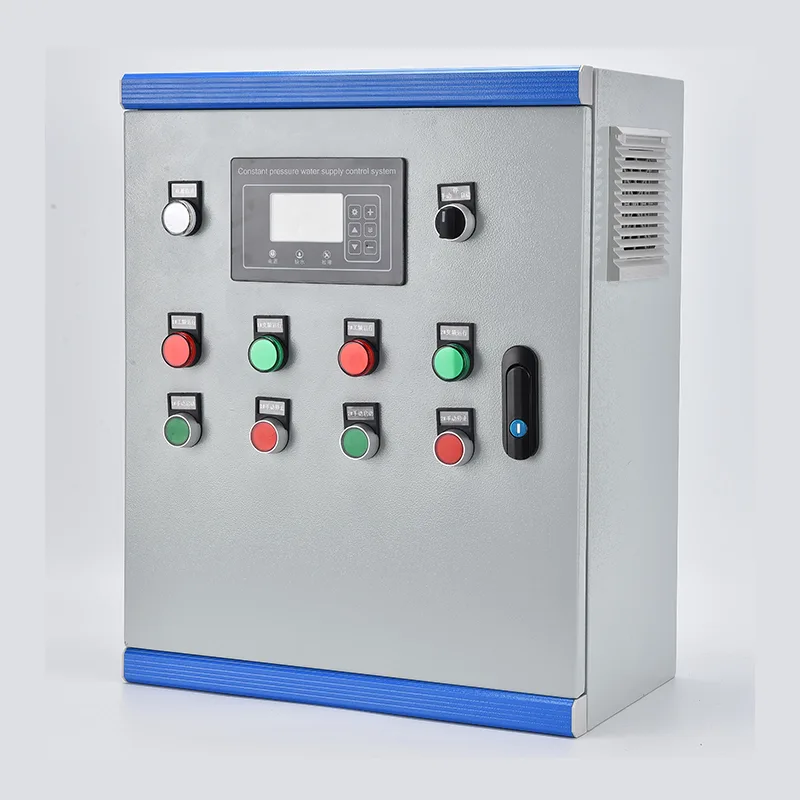

స్థిర ఒత్తిడి నీటి సరఫరా నియంత్రణ క్యాబినెట్

స్థిరమైన పీడన నీటి సరఫరా నియంత్రణ క్యాబినెట్ VFD, PLC లేదా అంకితమైన పంప్ కంట్రోలర్, ఇన్‌కమింగ్ సర్క్యూట్ బ్రేకర్లు, ఒక్కో పంప్‌కు అవుట్‌పుట్ కాంటాక్టర్‌లు, కంట్రోల్ ట్రాన్స్‌ఫార్మర్ మరియు ప్రెజర్ ట్రాన్స్‌మిటర్ ఇంటర్‌ఫేస్‌లను ఒకే ఫ్లోర్-స్టాండింగ్ ఎన్‌క్లోజర్‌గా అనుసంధానిస్తుంది. పవర్ రేటింగ్‌లు 380–480 V త్రీ-ఫేజ్‌లో 0.75 kW నుండి 400 kW వరకు ఉంటాయి. ప్రధాన హెడర్‌పై ఉన్న ప్రెజర్ సెన్సార్ కంట్రోలర్‌కు 4–20 mA సిగ్నల్‌ను అందిస్తుంది, ఇది వినియోగదారు నిర్వచించిన సెట్‌పాయింట్‌తో వాస్తవ ఒత్తిడిని నిరంతరం పోలుస్తుంది మరియు ±0.02 MPa లోపల నియంత్రణను నిర్వహించడానికి PID లూప్ ద్వారా VFD అవుట్‌పుట్ ఫ్రీక్వెన్సీని సర్దుబాటు చేస్తుంది. బహుళ-పంప్ సిస్టమ్‌లలో, లీడ్ పంప్ VFD నియంత్రణలో పనిచేస్తుంది, అయితే లాగ్ పంపులు వరుసగా ప్రారంభించబడతాయి లేదా డిమాండ్ హెచ్చుతగ్గులకు లోనవుతాయి. డ్యూటీ రొటేషన్ బ్యాలెన్స్‌లు అన్ని పంపులలో గంటలు నడుస్తాయి. రక్షణ డ్రై-రన్, ఓవర్‌లోడ్, ఫేజ్ లాస్, షార్ట్ సర్క్యూట్ మరియు ఓవర్‌ప్రెజర్‌లను కవర్ చేస్తుంది. డోర్-మౌంటెడ్ HMI టచ్‌స్క్రీన్ సిస్టమ్ ప్రెజర్, పంప్ స్టేటస్, ఫ్రీక్వెన్సీ, ఫాల్ట్ లాగ్‌లు మరియు ఎనర్జీ డేటాను ప్రదర్శిస్తుంది. Modbus RTU/TCP లేదా ఐచ్ఛిక 4G క్లౌడ్ గేట్‌వే ద్వారా కమ్యూనికేషన్ రిమోట్ మానిటరింగ్ మరియు SCADA ఇంటిగ్రేషన్‌ను ప్రారంభిస్తుంది. ఎన్‌క్లోజర్ పౌడర్ కోటింగ్‌తో గాల్వనైజ్డ్ స్టీల్‌తో తయారు చేయబడింది, IP54 స్టాండర్డ్ రేట్ లేదా అవుట్‌డోర్ ఉపయోగం కోసం IP65 వరకు ఉంటుంది.

ఆదర్శ అప్లికేషన్లు

డిమాండ్ మారుతున్నప్పటికీ నీటి పీడనం స్థిరంగా ఉండాలంటే, స్థిరమైన పీడన నీటి సరఫరా నియంత్రణ క్యాబినెట్ గురుత్వాకర్షణ నిల్వ మరియు స్థిర-వేగం పంపింగ్‌ను ఆటోమేటెడ్, డిమాండ్-ప్రతిస్పందించే నియంత్రణతో భర్తీ చేస్తుంది.

మున్సిపల్ నీటి సరఫరా & బూస్టర్ స్టేషన్లు

పట్టణ నీటి నెట్‌వర్క్‌లు పీక్ అవర్స్ మరియు ఓవర్‌నైట్ తక్కువ-ఫ్లో పీరియడ్‌ల మధ్య విస్తృత పీడన స్వింగ్‌లను అనుభవిస్తాయి. పంప్ స్పీడ్ మరియు స్టేజింగ్‌ను మాడ్యులేట్ చేయడం ద్వారా క్యాబినెట్ నియమించబడిన నెట్‌వర్క్ పాయింట్ల వద్ద స్థిరమైన ఒత్తిడిని నిర్వహిస్తుంది, పైపు జాయింట్‌లను ఒత్తిడికి గురిచేసే డిప్స్ మరియు సర్జ్‌లను తొలగిస్తుంది మరియు సర్వీస్ ఫిర్యాదులను ఉత్పత్తి చేస్తుంది. లాంగ్ ట్రాన్స్‌మిషన్ మెయిన్స్‌తో పాటు బూస్టర్ స్టేషన్‌ల కోసం, PID లూప్ అప్‌స్ట్రీమ్ ప్రెజర్ మరియు వేరియబుల్ డౌన్‌స్ట్రీమ్ ఆఫ్‌టేక్‌ను మార్చడానికి అనుగుణంగా ఉంటుంది.

ఎత్తైన నివాస & వాణిజ్య భవనాలు

అపార్ట్‌మెంట్ టవర్‌లు, హోటళ్లు మరియు ఆఫీస్ బ్లాక్‌లకు పై అంతస్తులలో నమ్మకమైన ఒత్తిడి అవసరం. బహుళ నిలువు బహుళ-దశల పంపులతో స్థిరమైన ప్రెజర్ క్యాబినెట్ ఆటోమేటిక్‌గా అవుట్‌పుట్‌ను ఆక్యుపెన్సీ ఆధారిత డిమాండ్‌కు సరిపోయేలా సర్దుబాటు చేస్తుంది - మధ్యాహ్న సమయంలో తక్కువగా, ఉదయం మరియు సాయంత్రం శిఖరాల సమయంలో ఎక్కువగా ఉంటుంది. సిస్టమ్ వాటి నిర్మాణ భారం, లెజియోనెల్లా ప్రమాదం మరియు నిర్వహణ యాక్సెస్ అవసరాలతో పాటు భారీ పైకప్పు ట్యాంకుల అవసరాన్ని తొలగిస్తుంది.

పారిశ్రామిక ప్రక్రియ & శీతలీకరణ నీరు

తయారీ కర్మాగారాలు, ఫుడ్ ప్రాసెసింగ్ సౌకర్యాలు మరియు పవర్ స్టేషన్లకు కఠినంగా నియంత్రించబడిన పీడనం వద్ద ప్రక్రియ నీరు అవసరం. క్యాబినెట్ కూలింగ్ టవర్ మేకప్, వాష్‌డౌన్ లైన్లు, బాయిలర్ ఫీడ్ మరియు ప్రొడక్షన్ వాటర్ సర్క్యూట్‌లను ప్రాసెస్ అవసరాలకు తగిన నియంత్రణ ఖచ్చితత్వంతో సరఫరా చేస్తుంది. VFD-ఆధారిత నియంత్రణ శక్తి వ్యర్థాలను తొలగిస్తుంది మరియు థ్రోట్లింగ్‌కు సంబంధించిన వాల్వ్ వేర్‌ను తొలగిస్తుంది.

వ్యవసాయ నీటిపారుదల

పెద్ద-స్థాయి డ్రిప్, స్ప్రింక్లర్ మరియు సెంటర్-పివట్ సిస్టమ్‌లకు విభిన్న ఉద్గారిణి లక్షణాలతో ఫీల్డ్ జోన్‌లలో స్థిరమైన పీడనం వద్ద వేరియబుల్ ఫ్లో అవసరం. క్యాబినెట్ సబ్‌మెర్సిబుల్ బోర్‌హోల్ మరియు క్షితిజ సమాంతర బూస్టర్ పంపులతో సహా బహుళ పంప్ కాన్ఫిగరేషన్‌లను నిర్వహిస్తుంది, అవుట్‌పుట్‌ను ఓపెన్ ఇరిగేషన్ జోన్‌ల సంఖ్యకు స్వయంచాలకంగా సరిపోల్చుతుంది. మూల నీటి స్థాయి మార్పుల సమయంలో అంతర్నిర్మిత డ్రై-రన్ రక్షణ పంపులను రక్షిస్తుంది.

గ్రామీణ & కమ్యూనిటీ నీటి సరఫరా

విలేజ్ సిస్టమ్స్ మరియు రిమోట్ సెటిల్‌మెంట్‌లు మాన్యువల్ పంప్ ఆపరేషన్‌ను భర్తీ చేసే ఆటోమేటెడ్ ప్రెజర్ మేనేజ్‌మెంట్ నుండి ప్రయోజనం పొందుతాయి. స్టోరేజ్ ట్యాంక్ లెవల్ సెన్సార్‌తో అనుసంధానించబడి, వినియోగదారులకు స్థిరమైన ఒత్తిడిని అందజేసేటప్పుడు ట్యాంక్ పూరకాన్ని నిర్వహించడానికి క్యాబినెట్ ఆటోమేటిక్‌గా ప్రారంభమవుతుంది మరియు ఆగిపోతుంది. 4G ద్వారా రిమోట్ మానిటరింగ్ ఒక మొబైల్ ఫోన్ లేదా సెంట్రల్ SCADA నుండి బహుళ చెల్లాచెదురుగా ఉన్న స్టేషన్‌లను నిర్వహించడానికి ఒకే ఆపరేటర్‌ని అనుమతిస్తుంది.

హోటల్, రిసార్ట్ & హాస్పిటాలిటీ

ఒక సైట్‌లో విస్తరించి ఉన్న భవనాలతో కూడిన రిసార్ట్‌లు మరియు విశ్రాంతి సౌకర్యాలకు అతిథి గదులు, వంటశాలలు, లాండ్రీ మరియు ల్యాండ్‌స్కేపింగ్ కోసం ఏకరీతి ఒత్తిడి అవసరం. క్యాబినెట్ పీక్ ఉదయం మరియు సాయంత్రం డిమాండ్‌ను తీర్చడానికి బహుళ పంపులను నిర్వహిస్తుంది, అయితే ఆఫ్-పీక్ గంటలలో శక్తిని తగ్గిస్తుంది, సిస్టమ్ ఎక్కువగా రాత్రిపూట నిద్ర మోడ్‌లో ఉంటుంది.

సాంకేతిక డీప్ డైవ్

స్థిరమైన పీడన నీటి సరఫరా నియంత్రణ క్యాబినెట్ VFD స్పీడ్ కంట్రోల్, PLC-ఆధారిత పంప్ సీక్వెన్సింగ్ మరియు సమగ్ర రక్షణను ఒకే ఫ్యాక్టరీ-అసెంబుల్డ్ ఎన్‌క్లోజర్‌గా మిళితం చేస్తుంది, సింగిల్-పంప్ నుండి బహుళ-పంప్ ఇన్‌స్టాలేషన్‌లకు స్వయంప్రతిపత్త ఒత్తిడి నిర్వహణను అందిస్తుంది.

PID క్లోజ్డ్-లూప్ ప్రెజర్ రెగ్యులేషన్

ప్రధాన హెడర్ పైపుపై ఒత్తిడి ట్రాన్స్‌మిటర్ నీటి పీడనాన్ని 4-20 mA అనలాగ్ సిగ్నల్‌గా మారుస్తుంది. కంట్రోలర్ డిజిటల్ PID అల్గారిథమ్‌ను అమలు చేస్తుంది: పీడన విచలనానికి సిస్టమ్ ఎంత దూకుడుగా స్పందిస్తుందో అనుపాత లాభం నిర్ణయిస్తుంది, సమగ్ర సమయం స్థిరమైన-స్థితి ఆఫ్‌సెట్‌ను తొలగిస్తుంది మరియు ఉత్పన్నమైన డంపింగ్ ఆకస్మిక ప్రవాహ మార్పుల సమయంలో ఓవర్‌షూట్‌ను అణిచివేస్తుంది. PID అవుట్‌పుట్ నేరుగా VFD ఫ్రీక్వెన్సీ సూచనను సెట్ చేస్తుంది, నిజ సమయంలో డిమాండ్‌కు సరిపోయేలా పంపు వేగాన్ని సర్దుబాటు చేస్తుంది. సాధారణ నియంత్రణ ఖచ్చితత్వం ± 0.02 MPa లోపల నిర్దిష్ట సిస్టమ్ లక్షణాలకు ఒకసారి ట్యూన్ చేయబడుతుంది - పైపు పొడవు, పంప్ కర్వ్ మరియు పీడన పాత్ర వాల్యూమ్.

మల్టీ-పంప్ సీక్వెన్సింగ్ లాజిక్

ఒకే VFD-నడిచే పంపు యొక్క సామర్థ్యాన్ని డిమాండ్ మించిపోయినప్పుడు, కంట్రోలర్ అదనపు పంపులను ఆపరేషన్‌లో ఉంచుతుంది. ప్రధాన పంపు VFD నియంత్రణలో నడుస్తుంది. ఇది గరిష్ట పౌనఃపున్యం మరియు పీడనం ఇప్పటికీ సెట్‌పాయింట్ కంటే తక్కువగా ఉంటే, కంట్రోలర్ ఈ పంపును దాని బైపాస్ కాంటాక్టర్ ద్వారా ఫిక్స్‌డ్-స్పీడ్ ఆపరేషన్‌కు బదిలీ చేస్తుంది మరియు VFD నియంత్రణలో లాగ్ పంప్‌ను ప్రారంభిస్తుంది. డిమాండ్ పడిపోతుంది మరియు సెట్‌పాయింట్ పైన ఒత్తిడితో VFD కనిష్ట ఫ్రీక్వెన్సీకి చేరుకుంటుంది, లాగ్ పంపులు ఒక్కొక్కటిగా షెడ్ చేయబడతాయి మరియు లీడ్ పంప్ వేరియబుల్-స్పీడ్ కంట్రోల్‌కి తిరిగి వస్తుంది. ఇది ఎప్పుడైనా ఒక పంపు మాత్రమే వేరియబుల్ వేగంతో నడుస్తుందని నిర్ధారిస్తుంది, అయితే మిగిలినవి వాటి ఉత్తమ సామర్థ్య బిందువు దగ్గర స్థిర వేగంతో పనిచేస్తాయి.

డ్యూటీ రొటేషన్ మరియు ఈక్వలైజేషన్

దుస్తులు సమానంగా పంపిణీ చేయడానికి, కంట్రోలర్ క్యుములేటివ్ రన్ అవర్స్ లేదా స్టార్ట్ కౌంట్ ఆధారంగా లీడ్ పంప్ హోదాను తిప్పుతుంది. భ్రమణం ప్రేరేపించినప్పుడు అత్యల్ప గంటలతో పంపు తదుపరి ప్రధాన అవుతుంది, ఇది ఒత్తిడి అంతరాయాన్ని నివారించడానికి తక్కువ-ప్రవాహ పరిస్థితులలో సంభవిస్తుంది. నిర్వహణ కోసం ఆఫ్‌లైన్‌లో తీసిన పంపు డిజిటల్ ఇన్‌పుట్ ద్వారా భ్రమణం నుండి లాక్ చేయబడింది మరియు కంట్రోలర్ మిగిలిన పంపులపై డ్యూటీని తిరిగి కేటాయిస్తుంది.

నిద్ర, మేల్కొలుపు మరియు తక్కువ ప్రవాహ నిర్వహణ

జీరో-డిమాండ్ వ్యవధిలో - వాణిజ్య భవనాలలో రాత్రిపూట, ఉదాహరణకు - సెట్‌పాయింట్ వద్ద ఒత్తిడి ఉన్నప్పుడు VFD చివరికి దాని కనిష్ట ఫ్రీక్వెన్సీకి చేరుకుంటుంది. కాన్ఫిగర్ చేయదగిన ఆలస్యం తర్వాత, కంట్రోలర్ స్లీప్ మోడ్‌లోకి ప్రవేశిస్తుంది మరియు అన్ని పంపులను ఆపివేస్తుంది. ఒక చిన్న డయాఫ్రాగమ్ ట్యాంక్ నిద్రలో సిస్టమ్ ఒత్తిడిని నిర్వహిస్తుంది. ఒత్తిడి మేల్కొనే థ్రెషోల్డ్‌కు క్షీణించినప్పుడు, కంట్రోలర్ లీడ్ పంప్‌ను పునఃప్రారంభించి, ఒత్తిడిని పునరుద్ధరించడానికి పైకి రాంప్ చేస్తుంది. ఈ చక్రం చాలా కాలం పాటు క్లోజ్డ్ వాల్వ్‌కు వ్యతిరేకంగా నడుస్తున్న పంపులను నిరోధిస్తుంది, శక్తిని ఆదా చేస్తుంది మరియు పంపును వేడెక్కకుండా కాపాడుతుంది.

పంప్ ప్రొటెక్షన్ సూట్

కంట్రోలర్ ప్రామాణిక మోటారు ఓవర్‌లోడ్‌కు మించి పంప్-నిర్దిష్ట రక్షణలను అందిస్తుంది. డ్రై-రన్ డిటెక్షన్ వెల్ లెవెల్ ప్రోబ్ లేదా మోటార్ అండర్ కరెంట్ సెన్సింగ్ నుండి డిజిటల్ ఇన్‌పుట్‌ని ఉపయోగిస్తుంది. వాల్వ్ అకస్మాత్తుగా మూసుకుపోతే, ఆటో-రీసెట్‌తో ఓవర్‌ప్రెజర్ ట్రిప్ పైపు దెబ్బతినకుండా చేస్తుంది. వేగవంతమైన-చక్రం లాకౌట్ మోటార్ వైండింగ్‌లను రక్షించడానికి గంటకు ప్రారంభాల సంఖ్యను పరిమితం చేస్తుంది. దశ నష్టం మరియు దశ శ్రేణి పర్యవేక్షణ రివర్స్ రొటేషన్ నుండి యాంత్రిక నష్టాన్ని నిరోధిస్తుంది. అన్ని ట్రిప్ ఈవెంట్‌లు టైమ్-స్టాంప్ చేయబడి, ఫాల్ట్ లాగ్‌లో నిల్వ చేయబడతాయి, లాక్‌అవుట్‌కు ఆపరేటర్ జోక్యం అవసరమయ్యే ముందు కాన్ఫిగర్ చేయదగిన సంఖ్యలో ఆటో-రీసెట్ ప్రయత్నాలతో.

VFD డ్రైవ్ ఆర్కిటెక్చర్

VFD 60 సెకన్ల పాటు 110% ఓవర్‌లోడ్ రేటింగ్‌తో వేరియబుల్-టార్క్ పంప్ డ్యూటీ కోసం ఎంపిక చేయబడింది. ఫ్లయింగ్-స్టార్ట్ సామర్ధ్యం ఓవర్‌కరెంట్‌లో ట్రిప్ చేయకుండా కోస్టింగ్ పంప్‌లోకి అతుకులు లేని రీస్టార్ట్‌ను అనుమతిస్తుంది. స్కిప్-ఫ్రీక్వెన్సీ ప్రోగ్రామింగ్ మెకానికల్ రెసొనెన్స్ బ్యాండ్‌లను నివారిస్తుంది. ఆటోమేటిక్ ఎనర్జీ ఆప్టిమైజేషన్ లైట్ లోడ్ వద్ద మోటారు మాగ్నెటైజింగ్ కరెంట్‌ను తగ్గిస్తుంది, పంపు పూర్తి వేగం కంటే తక్కువగా నడుస్తున్నప్పుడు అదనపు శక్తిని ఆదా చేస్తుంది. అంతర్నిర్మిత DC లింక్ చోక్ మరియు RFI ఫిల్టర్ సరఫరాలో హార్మోనిక్ కరెంట్ ఇంజెక్షన్‌ను కనిష్టీకరించాయి.

HMI మరియు ఆపరేటర్ ఇంటర్‌ఫేస్

డోర్-మౌంటెడ్ కలర్ టచ్‌స్క్రీన్ నిజ-సమయ సిస్టమ్ ప్రెజర్ మరియు సెట్‌పాయింట్, వ్యక్తిగత పంప్ స్థితి, సంచిత రన్ గంటలు మరియు పంప్‌కు ప్రారంభ గణన, తప్పు చరిత్రతో క్రియాశీల అలారాలు మరియు పాస్‌వర్డ్-రక్షిత పారామీటర్ యాక్సెస్‌ను అందిస్తుంది. మాన్యువల్ ఓవర్‌రైడ్ నియంత్రణ కమీషన్ మరియు నిర్వహణ కార్యకలాపాలకు మద్దతు ఇస్తుంది.

రిమోట్ మానిటరింగ్ మరియు కమ్యూనికేషన్

ప్రామాణిక RS485 Modbus RTU సైట్ SCADA లేదా టెలిమెట్రీ పరికరాలకు కనెక్ట్ చేస్తుంది. ఒక ఐచ్ఛిక 4G లేదా ఈథర్నెట్ క్లౌడ్ గేట్‌వే వెబ్ బ్రౌజర్ లేదా స్మార్ట్‌ఫోన్ యాప్ ద్వారా రిమోట్ యాక్సెస్‌ని అనుమతిస్తుంది, నిజ-సమయ ఒత్తిడి, పంప్ స్థితి, శక్తి వినియోగం మరియు అలారం పుష్ నోటిఫికేషన్‌లను అందిస్తుంది. నిర్దిష్ట సిస్టమ్ అవసరాల కోసం ఆపరేటర్లు రిమోట్‌గా ఒత్తిడి సెట్‌పాయింట్‌లను సర్దుబాటు చేయవచ్చు.

ఎన్‌క్లోజర్ మరియు ఎన్విరాన్‌మెంటల్ నిర్మాణం

ఫ్లోర్-స్టాండింగ్ క్యాబినెట్ UV-నిరోధక పొడి పూతతో 1.5-2.0 mm గాల్వనైజ్డ్ స్టీల్ షీట్‌ను ఉపయోగిస్తుంది. ఇండోర్ పంప్ రూమ్‌లకు IP54 ప్రామాణికం. IP55 లేదా IP65 బాహ్య మరియు నీటి-చికిత్స పరిసరాల కోసం అందుబాటులో ఉంది. థర్మోస్టాటిక్ ఫ్యాన్ నియంత్రణతో ఫిల్టర్ చేయబడిన ఫోర్స్డ్-ఎయిర్ వెంటిలేషన్ VFD యొక్క ఆపరేటింగ్ పరిధిలో అంతర్గత ఉష్ణోగ్రతను నిర్వహిస్తుంది. ఉష్ణమండల లేదా ఎడారి బహిరంగ సంస్థాపనల కోసం, సన్‌షేడ్ పందిరి మరియు యాంటీ-కండెన్సేషన్ హీటర్‌ను పేర్కొనవచ్చు. కేబుల్ ప్రవేశం క్యాబినెట్ బేస్‌లోని గ్లాండ్ ప్లేట్ల ద్వారా ఉంటుంది. క్యాబినెట్ IEC 61439-1/2కి రూపొందించబడింది మరియు నిర్మించబడింది, అన్ని భాగాలు CE-మార్క్ చేయబడిన మరియు ప్రాంతీయ ధృవపత్రాలు అందుబాటులో ఉన్నాయి.

తరచుగా అడిగే ప్రశ్నలు

Q1: మంత్రివర్గం స్థిరమైన ఒత్తిడిని ఎలా నిర్వహిస్తుంది?

ప్రధాన నీటి హెడర్‌పై ఒత్తిడి సెన్సార్ నిరంతరం సిస్టమ్ ఒత్తిడిని కొలుస్తుంది మరియు కంట్రోలర్‌కు 4-20 mA సిగ్నల్‌ను పంపుతుంది. కంట్రోలర్ యొక్క PID అల్గోరిథం వినియోగదారు సెట్ చేసిన లక్ష్యంతో వాస్తవ ఒత్తిడిని పోలుస్తుంది. ఒత్తిడి తగ్గితే, పంపును వేగవంతం చేయడానికి VFD అవుట్‌పుట్ ఫ్రీక్వెన్సీని పెంచుతుంది. ఒత్తిడి పెరిగితే, అది పంపును నెమ్మదిస్తుంది. ఈ క్లోజ్డ్-లూప్ రెగ్యులేషన్ నిరంతరంగా నడుస్తుంది, సాధారణంగా సెట్ పాయింట్ యొక్క ±0.02 MPa లోపల ఒత్తిడిని కలిగి ఉంటుంది.

Q2: ఒక స్థిరమైన పీడన నీటి సరఫరా నియంత్రణ క్యాబినెట్ ఎన్ని పంపులను నియంత్రించగలదు?

ప్రామాణిక కాన్ఫిగరేషన్‌లు 1 నుండి 6 పంపులకు మద్దతు ఇస్తాయి, 2 లేదా 3 పంపులు అత్యంత సాధారణ విస్తరణ. బహుళ-పంప్ సిస్టమ్‌లలో, ఒకే VFD వేరియబుల్-స్పీడ్ పంప్‌ను డ్రైవ్ చేస్తుంది, అయితే డిమాండ్ పెరిగినప్పుడు అదనపు పంపులు స్థిర వేగంతో ప్రారంభమవుతాయి. అన్ని పంప్ సీక్వెన్సింగ్, ఆల్టర్నేషన్ మరియు ఫాల్ట్ మార్పు లాజిక్ కంట్రోలర్‌లో నిర్మించబడ్డాయి.

Q3: ఈ క్యాబినెట్ మరియు ప్రతి పంపులో ప్రత్యేక VFDలను ఇన్‌స్టాల్ చేయడం మధ్య తేడా ఏమిటి?

క్యాబినెట్ పూర్తి నియంత్రణ వ్యవస్థను అందిస్తుంది - పంప్ సీక్వెన్సింగ్ లాజిక్, ప్రెజర్ PID లూప్, ఆటోమేటిక్ ఆల్టర్నేషన్, ఫాల్ట్ ఛేంజ్‌ఓవర్, స్లీప్/వేక్ ఫంక్షన్ మరియు సింగిల్ యూజర్ ఇంటర్‌ఫేస్ - అన్నీ ప్రీ-వైర్డ్ మరియు ఫ్యాక్టరీ-టెస్టెడ్. వ్యక్తిగత VFDలు ముఖ్యమైన బాహ్య ఇంజనీరింగ్ లేకుండా బహుళ-పంప్ ఆపరేషన్‌ను సమన్వయం చేయలేవు.

Q4: సిస్టమ్ నిల్వ ట్యాంక్‌తో లేదా లేకుండా పని చేయగలదా?

రెండూ. ట్యాంక్-ఫిల్ అప్లికేషన్‌లో, కంట్రోలర్ సిస్టమ్ ఒత్తిడిని నిర్వహిస్తుంది, అయితే ట్యాంక్‌లోని లెవెల్ సెన్సార్ స్టార్ట్/స్టాప్ అధికారాన్ని అందిస్తుంది. డైరెక్ట్ మెయిన్ కాన్ఫిగరేషన్‌లో, కంట్రోలర్ నేరుగా డిస్ట్రిబ్యూషన్ పైపింగ్‌పై లైన్ ప్రెజర్‌ను నిర్వహిస్తుంది, ఎలాంటి స్టోరేజ్ ట్యాంక్ లేకుండా వినియోగదారుడి డిమాండ్‌కు సరిపోయేలా పంపు వేగాన్ని మాడ్యులేట్ చేస్తుంది.

Q5: ఏ పంపు రకాలు అనుకూలంగా ఉంటాయి?

క్యాబినెట్ 380-480 V, 50/60 Hz అంతటా సబ్‌మెర్సిబుల్ బోర్‌హోల్ పంపులు, నిలువు బహుళ-దశ పంపులు, క్షితిజ సమాంతర ముగింపు-సక్షన్ సెంట్రిఫ్యూగల్ పంపులు మరియు ఇన్‌లైన్ బూస్టర్ పంపులలో ఉపయోగించే ప్రామాణిక త్రీ-ఫేజ్ ఇండక్షన్ మోటార్‌లను నియంత్రిస్తుంది. శాశ్వత అయస్కాంత మోటార్లు అనుకూల VFDలతో కూడా నడపబడతాయి.

Q6: ఏ శక్తి పరిధి అందుబాటులో ఉంది?

ప్రామాణిక కాన్ఫిగరేషన్‌లు 0.75 kW నుండి 400 kW వరకు ఉంటాయి. క్యాబినెట్ పరిమాణం పంపుల సంఖ్య, ప్రతి పంపు యొక్క మోటారు పూర్తి-లోడ్ కరెంట్ మరియు సైట్ తప్పు స్థాయిపై ఆధారపడి ఉంటుంది. మా ఇంజనీర్లు మీ పంప్ డేటా నుండి VFD, కాంటాక్టర్‌లు, సర్క్యూట్ బ్రేకర్లు మరియు బస్‌బార్ సిస్టమ్‌ను ఎంచుకుంటారు.

Q7: ఏ రిమోట్ పర్యవేక్షణ ఎంపికలు అందుబాటులో ఉన్నాయి?

ప్రామాణిక RS485 Modbus RTU సైట్ SCADAకి కనెక్ట్ చేయబడింది. ఐచ్ఛిక 4G లేదా ఈథర్నెట్ గేట్‌వేలు క్లౌడ్ ప్లాట్‌ఫారమ్‌కు లింక్ చేస్తాయి, వెబ్ బ్రౌజర్ లేదా స్మార్ట్‌ఫోన్ యాప్ ద్వారా నిజ-సమయ ఒత్తిడి, పంప్ స్థితి, శక్తి వినియోగం, తప్పు అలారాలు మరియు చారిత్రక డేటాకు యాక్సెస్‌ను అందిస్తాయి. SMS లేదా యాప్ పుష్ నోటిఫికేషన్‌లు ఆపరేటర్‌లను లోపాల గురించి హెచ్చరిస్తాయి.

Q8: క్యాబినెట్‌కు ఎలాంటి నిర్వహణ అవసరం?

డోర్ సీల్స్ మరియు వెంటిలేషన్ ఫిల్టర్ల యొక్క నెలవారీ తనిఖీ. పవర్ టర్మినేషన్‌ల త్రైమాసిక తనిఖీ. భద్రతా పరికరాలు మరియు ఆల్టర్నేషన్ లాజిక్ యొక్క వార్షిక ఫంక్షనల్ పరీక్ష. VFD శీతలీకరణ ఫ్యాన్లు మరియు DC లింక్ కెపాసిటర్లు 5-10 సంవత్సరాల సేవా జీవితాన్ని కలిగి ఉంటాయి మరియు వాటిని మార్చవచ్చు. ఒత్తిడి ట్రాన్స్మిటర్ ఏటా క్రమాంకనం చేయాలి.

Q9: సాంప్రదాయ పంపింగ్‌తో పోలిస్తే ఈ వ్యవస్థ శక్తిని ఎలా ఆదా చేస్తుంది?

థ్రోట్లింగ్ వాల్వ్‌తో కూడిన స్థిరమైన-వేగం పంపు కృత్రిమ పరిమితికి వ్యతిరేకంగా పంపింగ్ శక్తిని వృధా చేస్తుంది. VFD పంప్ వేగాన్ని నేరుగా డిమాండ్‌కు సరిపోతుంది. క్యూబ్ ఆఫ్ స్పీడ్‌తో పంప్ పవర్ స్కేల్‌ల కారణంగా, 80% వేగంతో ఉన్న పంపు పూర్తి-వేగ శక్తిని దాదాపు 50% తీసుకుంటుంది. జీరో-డిమాండ్ వ్యవధిలో నిద్ర మోడ్‌తో, ఇన్‌స్టాలేషన్‌లు సాధారణంగా 20% నుండి 40% శక్తి తగ్గింపును సాధిస్తాయి.

మునిసిపల్ సెకండరీ వాటర్ సప్లై అప్‌గ్రేడ్ — హై-రైజ్ రెసిడెన్షియల్ డిస్ట్రిక్ట్

నేపథ్యం

ఒక ప్రధాన ఆసియా నగరంలో మునిసిపల్ వాటర్ అథారిటీ 80కి పైగా సెకండరీ వాటర్ సప్లై బూస్టర్ స్టేషన్‌లను నిర్వహిస్తుంది, ఇది ఎత్తైన నివాస కమ్యూనిటీలకు సేవలు అందిస్తుంది. ఒక్కో స్టేషన్‌కి 18 నుంచి 35 అంతస్తుల వరకు టవర్‌లలో 200 నుంచి 800 అపార్ట్‌మెంట్లు సరఫరా చేయబడ్డాయి. ఇప్పటికే ఉన్న పరికరాలు వృద్ధాప్యం అవుతున్నాయి - కొన్ని స్టేషన్లు ఫ్లోట్-వాల్వ్ రీఫిల్‌తో పైకప్పు ట్యాంకులను ఉపయోగించాయి, మరికొన్ని ఒత్తిడిని తగ్గించే వాల్వ్‌లతో స్థిర-వేగం పంపు సెట్‌లను ఉపయోగించాయి. నగర ప్రభుత్వం ఒత్తిడి నాణ్యతను మెరుగుపరచడానికి, ప్రజారోగ్య కారణాలపై పైకప్పు ట్యాంకులను తొలగించడానికి మరియు పంపింగ్ శక్తి వినియోగాన్ని తగ్గించడానికి నవీకరణను తప్పనిసరి చేసింది.

ఛాలెంజ్

ప్రతి బూస్టర్ స్టేషన్ ప్రత్యేక డిమాండ్ ప్రొఫైల్‌తో టవర్‌ను అందించింది: పదునైన ఉదయం మరియు సాయంత్రం శిఖరాలు, మితమైన పగటిపూట డిమాండ్ మరియు రాత్రిపూట సున్నాకి సమీపంలో ప్రవాహం. ప్రస్తుతం ఉన్న ఫిక్స్‌డ్-స్పీడ్ పంపులు డిమాండ్‌తో సంబంధం లేకుండా పూర్తి సామర్థ్యంతో నడిచాయి, ఒత్తిడిని తగ్గించే వాల్వ్‌ల ద్వారా అదనపు ఒత్తిడిని రక్తస్రావం చేస్తుంది. పంపు గదులలో వేడి మరియు శబ్దాన్ని ఉత్పత్తి చేస్తున్నప్పుడు ఇది గణనీయమైన శక్తిని వృధా చేస్తుంది. కొత్త ఆరోగ్య నిబంధనలకు అనుగుణంగా పైకప్పు ట్యాంకులు తొలగించాల్సిన అవసరం ఉంది మరియు అన్ని కొత్త స్టేషన్‌లు సెంట్రల్ SCADA ప్లాట్‌ఫారమ్‌కు డేటాను నివేదించాలని అధికార యంత్రాంగం కోరింది. భౌతిక స్థలం కూడా బిగుతుగా ఉంది - చాలా పంపు గదులు పరిమిత సీలింగ్ ఎత్తు మరియు పరిమిత యాక్సెస్‌తో బేస్‌మెంట్ ప్రాంతాలలో రీట్రోఫిట్ చేయబడ్డాయి.

ఎందుకు స్థిర ఒత్తిడి నీటి సరఫరా నియంత్రణ క్యాబినెట్ ఎంచుకోండి?

మూడు స్టేషన్లలో విజయవంతమైన పైలట్ తర్వాత, అధికారం ఫ్యాక్టరీ-ఇంజనీరింగ్ స్థిరమైన ఒత్తిడి క్యాబినెట్‌లను ఎంపిక చేసింది. ఒకే ఎన్‌క్లోజర్‌లో VFD, కంట్రోలర్, మూడు నిలువు బహుళ-దశ పంపుల కోసం అవుట్‌పుట్ కాంటాక్టర్‌లు, ప్రెజర్ ఇంటర్‌ఫేస్ మరియు HMI టచ్‌స్క్రీన్ ఉన్నాయి - పాత ప్యానెల్ యొక్క పాదముద్రతో సరిపోలుతుంది. PID పీడన నియంత్రణ ఒత్తిడిని తగ్గించే కవాటాలను పూర్తిగా తొలగించడానికి అనుమతించింది. లీడ్ పంప్ డిమాండ్‌కు అనుగుణంగా వేగాన్ని మారుస్తుంది, అవసరమైన విధంగా అదనపు పంపులు ఉంటాయి. రాత్రిపూట, వ్యవస్థ నిద్రపోయింది, ఒక చిన్న డయాఫ్రాగమ్ నౌక ద్వారా ఒత్తిడి చేయబడుతుంది.

పాత వ్యవస్థ కారణంగా దిగువ అంతస్తుల వద్ద అదనపు ఒత్తిడి లేకుండా, డిమాండ్‌తో సంబంధం లేకుండా పై అంతస్తులోని అపార్ట్‌మెంట్‌లలో నీటి పీడనం రెగ్యులేటరీ కనిష్ట స్థాయిలో స్థిరీకరించబడుతుంది. ప్రతి స్టేషన్‌కు శక్తి వినియోగం మీటర్ చేయబడుతుంది మరియు మోడ్‌బస్ ద్వారా అధికార SCADAకి ప్రసారం చేయబడింది, ఇది ఆపరేటర్‌లకు నిజ-సమయ దృశ్యమానతను మరియు ప్రతి టవర్ యొక్క నిర్దిష్ట ఎత్తుకు రిమోట్‌గా ఒత్తిడి సెట్‌పాయింట్‌లను సర్దుబాటు చేసే సామర్థ్యాన్ని అందిస్తుంది.

విస్తరణ

18 నెలల్లో మొదటి దశలో ముప్పై-రెండు స్థిరమైన ప్రెజర్ క్యాబినెట్‌లు వ్యవస్థాపించబడ్డాయి. ప్రతి క్యాబినెట్ పంప్ డేటాతో ముందే లోడ్ చేయబడింది మరియు నిర్దిష్ట టవర్‌కు సరిపోలిన ప్రెజర్ సెట్‌పాయింట్‌లు. ఆన్-సైట్ కమీషనింగ్ కనెక్ట్ చేయబడిన మెయిన్స్ సప్లై, పంప్ మోటార్ కేబుల్స్ మరియు ప్రెజర్ ట్రాన్స్‌మిటర్ - సాధారణంగా ఒక్కో స్టేషన్‌కి ఒక రోజులో పూర్తవుతుంది.

ఫలితాలు

●  32 కమ్యూనిటీలలోని పై అంతస్తు నివాసితుల నుండి వచ్చిన ఒత్తిడి ఫిర్యాదులు ప్రారంభించిన మూడు నెలల్లోనే సున్నాకి పడిపోయాయి.

●  పంపు శక్తి వినియోగం మునుపటి ఫిక్స్‌డ్-స్పీడ్ బేస్‌లైన్‌తో పోలిస్తే సగటున 35% తగ్గింది, ఇది అథారిటీ యొక్క 25% లక్ష్యాన్ని మించిపోయింది.

●  రూఫ్ ట్యాంక్‌లు తొలగించబడ్డాయి మరియు తీసివేయబడ్డాయి, అనుబంధ నిర్వహణ మరియు నీటి నాణ్యత సమ్మతి ఖర్చులను తొలగిస్తుంది.

●  ఇద్దరు వ్యక్తుల కార్యాచరణ బృందం ఇప్పుడు సెంట్రల్ SCADA నుండి మొత్తం 32 స్టేషన్‌లను రిమోట్‌గా నిర్వహిస్తోంది.

●  అధికారం మిగిలిన 50 స్టేషన్‌ల కోసం స్థిరమైన ప్రెజర్ క్యాబినెట్‌ను ప్రామాణీకరించింది, ప్రస్తుతం రెండవ దశ జరుగుతోంది.
