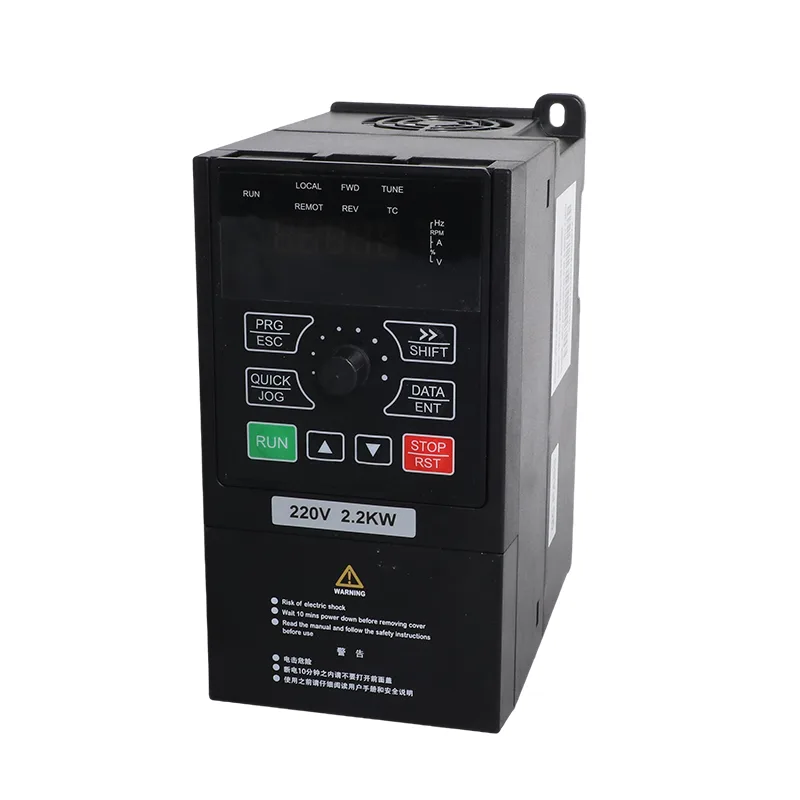

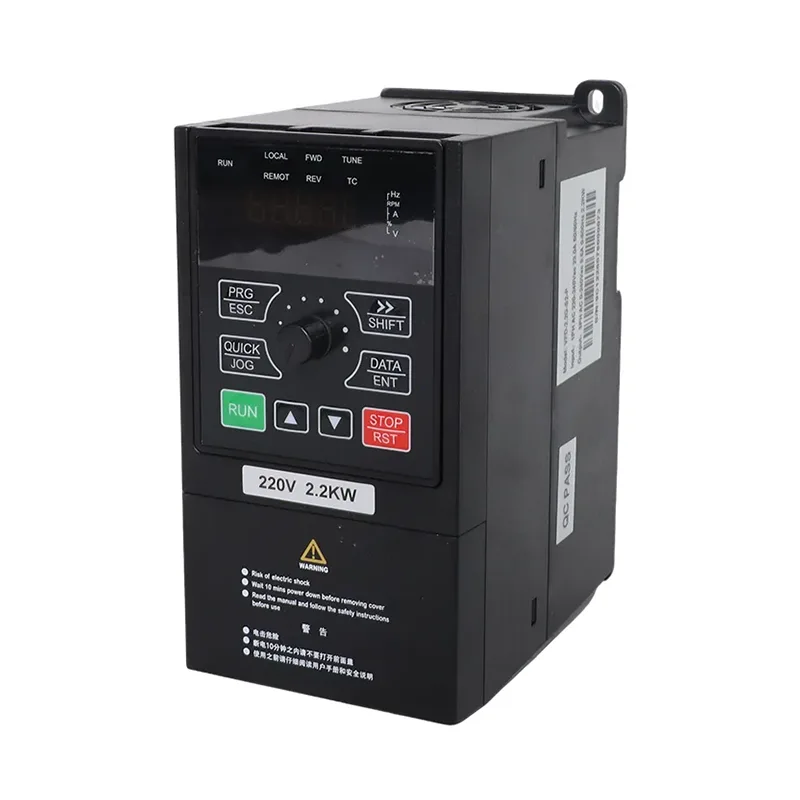

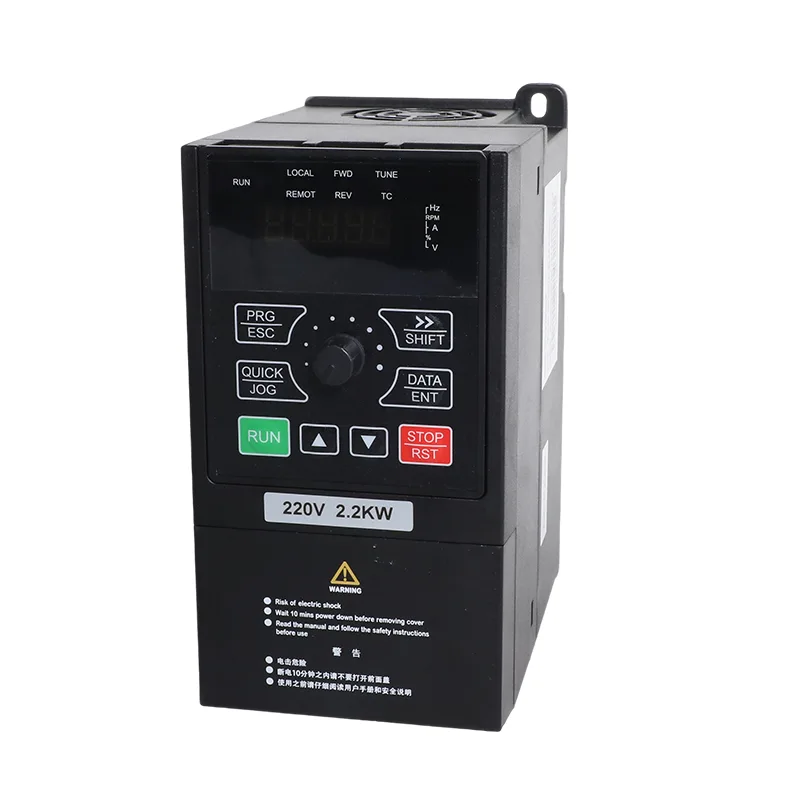

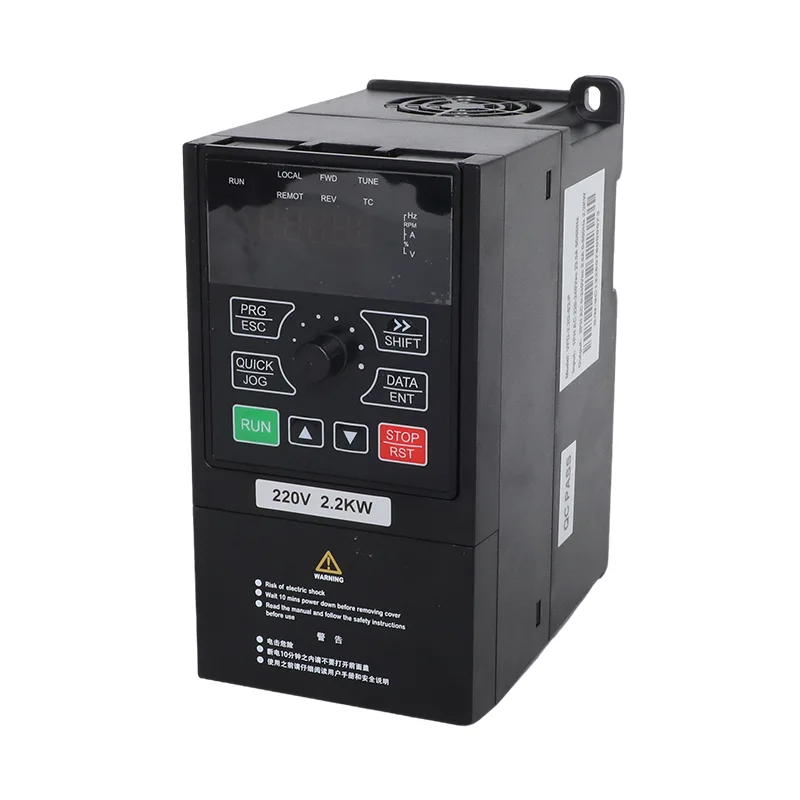

7.5kW/11kW 3 ఫేజ్ 380V సోలార్ పంప్ మరియు జనరల్ పర్పస్ ఇన్వర్టర్ VFD

CSIVEI iMaster VFD-PC10 సిరీస్‌లో మూడు-దశ 380 V అప్లికేషన్‌ల కోసం VFD-PC10-7.5G-T4 మరియు VFD-PC10-11G-T4-MK మోడల్‌లు ఉన్నాయి. జాబితా చేయబడిన అవుట్‌పుట్ ప్రవాహాలు 7.5 kW మోడల్‌కు 17 A మరియు 11 kW మోడల్‌కు 25 A. ఎంపిక చేసిన డ్రైవ్ యొక్క ఎలక్ట్రికల్ స్పెసిఫికేషన్‌లకు లోబడి సౌరశక్తితో నడిచే పంపింగ్ సిస్టమ్‌లు మరియు అనుకూలమైన పారిశ్రామిక మోటార్ అప్లికేషన్‌లలో రెండు రేటింగ్‌లు ఉపయోగించబడతాయి.

సోలార్ పంప్ మోడ్‌లో, 7.5kW/11kW 3 ఫేజ్ 380V సోలార్ పంప్ మరియు జనరల్ పర్పస్ ఇన్వర్టర్ VFD ఒక ఫోటోవోల్టాయిక్ శ్రేణి నుండి DC శక్తిని ఉపయోగిస్తుంది మరియు అందుబాటులో ఉన్న సౌర ఇన్‌పుట్ ప్రకారం మోటారును నియంత్రించడానికి గరిష్ట పవర్ పాయింట్ ట్రాకింగ్ (MPPT)ని వర్తింపజేస్తుంది. సాధారణ-ప్రయోజన మోడ్‌లో, ఇది అనుకూల పంపులు మరియు ఇతర పరికరాల కోసం వేరియబుల్-ఫ్రీక్వెన్సీ మోటార్ నియంత్రణను అందిస్తుంది. అవసరమైన అప్లికేషన్ మరియు సరఫరా చేయబడిన కాన్ఫిగరేషన్ ప్రకారం ఆపరేటింగ్ మోడ్ P8-00 పారామీటర్ ద్వారా ఎంపిక చేయబడుతుంది.

ప్రాథమిక మోటార్-స్పీడ్ కంట్రోలర్‌తో పోలిస్తే, జాబితా చేయబడిన PC10 ఫంక్షన్‌లలో నీటి-స్థాయి పర్యవేక్షణ, అండర్‌లోడ్ డిటెక్షన్ మరియు ప్రోబ్-ఫాల్ట్ రిపోర్టింగ్ కూడా ఉన్నాయి. ఈ విధులు పంపింగ్ వ్యవస్థలకు సంబంధించినవి, ఇక్కడ నీటి వనరు, నిల్వ ట్యాంక్ మరియు పంప్ ఆపరేషన్ డ్రైవ్ ద్వారా పర్యవేక్షించబడాలి.

మోడల్ లక్షణాలు

మోటారు శక్తిపై మాత్రమే ఆధారపడకుండా, ఇన్వర్టర్ యొక్క అవుట్‌పుట్-కరెంట్ రేటింగ్‌తో మోటారు యొక్క రేట్ కరెంట్‌ని పోల్చడం ద్వారా మోడల్‌ను ఎంచుకోండి. ఇన్‌స్టాలేషన్‌కు ముందు ఖచ్చితమైన మోడల్ ప్రత్యయం, ఇన్‌పుట్ వోల్టేజ్ అవసరాలు మరియు వర్తించే నేమ్‌ప్లేట్ డేటాను నిర్ధారించండి.

సిఫార్సు చేయబడిన సోలార్ అర్రే కాన్ఫిగరేషన్

దిగువ సూచన కాన్ఫిగరేషన్‌లు రెండు డ్రైవ్ రేటింగ్‌ల కోసం జాబితా చేయబడిన మాడ్యూల్ పరిమాణాలను చూపుతాయి. వారు PV సిస్టమ్ రూపకల్పనకు ప్రారంభ బిందువును అందిస్తారు; ఎంచుకున్న మాడ్యూల్ యొక్క ఎలక్ట్రికల్ డేటా, సైట్ యొక్క కనిష్ట ఉష్ణోగ్రత మరియు పంపింగ్ అవసరాలకు వ్యతిరేకంగా తుది అమరిక తప్పనిసరిగా ధృవీకరించబడాలి.

టేబుల్ C. సాధారణ లక్షణాలు (iMaster పరిధిలో అదే)

సోలార్ పంప్ ఆపరేషన్ మరియు గ్రిడ్ బ్యాకప్

PC10 సిరీస్ సమాచారం సౌర మరియు గ్రిడ్ పవర్ కోసం కాన్ఫిగర్ చేయబడిన ఇన్‌స్టాలేషన్‌ల కోసం ఆటోమేటిక్ ఆపరేటింగ్ క్రమాన్ని వివరిస్తుంది. డాక్యుమెంట్ చేయబడిన కాన్ఫిగరేషన్‌లో, పరామితి P8-15 సరఫరా-మోడ్ ప్రవర్తనను ఎంచుకుంటుంది. P8-15ని 0కి సెట్ చేయడంతో, డ్రైవ్ అందుబాటులో ఉన్నప్పుడు సౌరశక్తితో పనిచేస్తుంది మరియు కాన్ఫిగర్ చేయబడిన బలహీన-కాంతి మరియు మార్పు లాజిక్ ప్రకారం గ్రిడ్‌ను ఉపయోగిస్తుంది.

సరఫరా చేయబడిన పరామితి సమాచారం 60 నిమిషాల డిఫాల్ట్‌తో P8-16ని గ్రిడ్-ఆపరేషన్ విరామంగా మరియు P8-17ని 4 సెకన్ల డిఫాల్ట్‌తో సౌర ఆపరేషన్‌కి తిరిగి రావడానికి సంబంధించిన ఆలస్యంగా జాబితా చేస్తుంది. కమీషన్ చేయడానికి ముందు ఖచ్చితమైన మోడల్ మరియు ఫర్మ్‌వేర్ వెర్షన్ కోసం మాన్యువల్‌కు వ్యతిరేకంగా మద్దతు ఉన్న సీక్వెన్స్ మరియు పారామీటర్ డిఫాల్ట్‌లను నిర్ధారించండి.

AC బ్యాకప్ మూలాన్ని ఉపయోగించే సిస్టమ్ కోసం, వైరింగ్ మరియు మార్పు అమరిక తప్పనిసరిగా వర్తించే సర్క్యూట్ రేఖాచిత్రాన్ని అనుసరించాలి. బాహ్య స్విచ్చింగ్ పరికరాలు అవసరమా కాదా అని నిర్ధారించండి; ఇన్వర్టర్ మాత్రమే ప్రతి సోర్స్-స్విచింగ్ ఫంక్షన్‌ని నిర్వహిస్తుందని భావించవద్దు.

నీటి-స్థాయి నియంత్రణ మరియు ప్రోబ్ మానిటరింగ్

భాగస్వామ్య నీటి సరఫరా, నీటిపారుదల మరియు ఆక్వాకల్చర్ వ్యవస్థల కోసం, పంపు ఆపరేషన్ నిల్వ ట్యాంక్‌లోని నీటి స్థాయి మరియు మూలం వద్ద నీటి లభ్యత రెండింటిపై ఆధారపడి ఉంటుంది. జాబితా చేయబడిన PC10 పారామితులు నీటి-స్థాయి గుర్తింపు, అండర్‌లోడ్ పర్యవేక్షణ మరియు ప్రోబ్-ఫాల్ట్ డయాగ్నస్టిక్‌లకు సంబంధించిన విధులను అందిస్తాయి.

ట్యాంక్-స్థాయి గుర్తింపు

సరఫరా చేయబడిన పారామితి సమాచారం AI నీటి-స్థాయి గుర్తింపు కోసం P8-18ని, పూర్తి స్థాయి థ్రెషోల్డ్ కోసం P8-19ని మరియు నిద్ర ఆలస్యం కోసం P8-20ని గుర్తిస్తుంది. కాన్ఫిగర్ చేయబడిన స్థాయి సిగ్నల్ మరియు థ్రెషోల్డ్ పర్యవేక్షించబడిన ట్యాంక్ పరిస్థితికి డ్రైవ్ ఎలా స్పందిస్తుందో నిర్ణయిస్తుంది. సెన్సార్ రకం, వైరింగ్ మరియు వాస్తవ నియంత్రణ క్రమం వర్తించే వైరింగ్ రేఖాచిత్రం మరియు పారామీటర్ సూచనలను అనుసరించాలి.

మూలం-నీరు మరియు అండర్‌లోడ్ మానిటరింగ్

సోర్స్-వాటర్ ప్రొటెక్షన్ సమాచారం అండర్‌లోడ్ డిటెక్షన్ లెవల్ కోసం P8-24ని, డిటెక్షన్ టైమ్ కోసం P8-25ని మరియు రీసెట్ సెట్టింగ్ కోసం P8-26ని ఉపయోగిస్తుంది. నీటి కొరత లేదా సంబంధిత పంపు పరిస్థితిని గుర్తించడానికి మోటారు లోడ్ తగ్గింపును ఉపయోగించినప్పుడు ఈ పారామితులు సంబంధితంగా ఉంటాయి.

ప్రోబ్-ఫాల్ట్ రిపోర్టింగ్

సరఫరా చేయబడిన మూలం P8-22ని ప్రోబ్-డ్యామేజ్ మానిటరింగ్ థ్రెషోల్డ్‌గా మరియు E43ని సంబంధిత ప్రోబ్-ఫాల్ట్ ఇండికేషన్‌గా గుర్తిస్తుంది. సిస్టమ్‌ను కాన్ఫిగర్ చేసేటప్పుడు లేదా ట్రబుల్షూట్ చేస్తున్నప్పుడు సంబంధిత మోడల్ మాన్యువల్‌లో అలారం నిర్వచనం మరియు గుర్తింపు పరిస్థితులను నిర్ధారించండి.

నీటి-స్థాయి మరియు అండర్‌లోడ్ ఫంక్షన్‌లు సరైన సెన్సార్ ఎంపిక, ఇన్‌స్టాలేషన్ మరియు పారామీటర్ సెట్టింగ్‌లపై ఆధారపడి ఉంటాయి. ఉత్పత్తి డాక్యుమెంటేషన్‌లో పేర్కొన్న షరతుల ప్రకారం వాటిని నియమించాలి మరియు పరీక్షించాలి.

నియంత్రణ కొనసాగింపు మరియు రిమోట్ మానిటరింగ్

సరఫరా చేయబడిన PC10 సిరీస్ సమాచారం ప్యానెల్ ఆదేశాలు మరియు కమ్యూనికేషన్ ఆదేశాలను పవర్ సైకిల్‌లో ఉంచవచ్చని పేర్కొంది. కాన్ఫిగర్ చేయబడిన కమాండ్ సోర్స్, రీస్టార్ట్ పారామితులు మరియు అప్లికేషన్ యొక్క భద్రతా అవసరాలకు వ్యతిరేకంగా వాస్తవ పునఃప్రారంభ ప్రవర్తనను తనిఖీ చేయాలి.

RS485 Modbus RTU కమ్యూనికేషన్ ఇంటర్‌ఫేస్‌గా జాబితా చేయబడింది. మూలం పర్యవేక్షణ పరామితి U0-49ని సరఫరా-మోడ్ స్థితిగా గుర్తిస్తుంది, 0 గ్రిడ్ ఆపరేషన్‌ను సూచిస్తుంది మరియు 1 సౌర ఆపరేషన్‌ను సూచిస్తుంది. వర్తించే కమ్యూనికేషన్ డాక్యుమెంటేషన్‌లో రిజిస్టర్ డెఫినిషన్ మరియు అందుబాటులో ఉన్న స్థితి విలువలను నిర్ధారించిన తర్వాత ఈ సమాచారాన్ని అనుకూల పర్యవేక్షణ సిస్టమ్ ద్వారా ఉపయోగించవచ్చు.

వాటర్ ట్యాంక్, నీటిపారుదల స్టేషన్ లేదా కంట్రోలర్ నిరంతరం హాజరుకాని ఇతర సైట్‌లో డ్రైవ్ పని చేస్తున్నప్పుడు రిమోట్ మానిటరింగ్ ఉపయోగపడుతుంది. ప్రదర్శించబడిన స్థితి వాస్తవ ఆపరేటింగ్ స్థితితో సరిపోలుతుందని నిర్ధారించడానికి కమ్యూనికేషన్ సెటప్ పరీక్షించబడాలి.

జనరల్-పర్పస్ ఇన్వర్టర్ ఆపరేషన్

సాధారణ-ప్రయోజన మోడ్‌లో, ఇన్వర్టర్ అనుకూల పరికరాల కోసం వేరియబుల్-ఫ్రీక్వెన్సీ మోటార్ నియంత్రణను అందిస్తుంది. జాబితా చేయబడిన నియంత్రణ పద్ధతులు సెన్సార్‌లెస్ వెక్టర్ నియంత్రణ (SVC) మరియు V/F నియంత్రణ, అంతర్నిర్మిత PID, సర్దుబాటు చేయగల త్వరణం మరియు క్షీణత, JOG నియంత్రణ మరియు మోడ్‌బస్ RTU కమ్యూనికేషన్‌తో సహా అదనపు విధులు.

మైన్ డీవాటరింగ్, క్వారీ డస్ట్ సప్రెషన్, ఇండస్ట్రియల్ సర్క్యులేషన్ మరియు ప్రాసెస్ పంపులు వంటి అనుకూలమైన అప్లికేషన్‌ల కోసం సాధారణ-ప్రయోజన కాన్ఫిగరేషన్ పరిగణించబడుతుంది. మోడల్ తప్పనిసరిగా మోటారు యొక్క రేటెడ్ కరెంట్, లోడ్ లక్షణాలు, త్వరణం అవసరాలు మరియు ఆపరేటింగ్ డ్యూటీకి సరిపోలాలి.

సరఫరా చేయబడిన సమాచారంలో P8-00 పరామితి ఆపరేటింగ్-మోడ్ ఎంపిక పరామితిగా గుర్తించబడింది. మోడ్ వాస్తవ అప్లికేషన్ మరియు సరఫరా చేయబడిన మోడల్ కోసం సూచనల ప్రకారం కాన్ఫిగర్ చేయబడాలి. సోలార్ పంప్ మరియు సాధారణ-ప్రయోజన ఆపరేషన్ మధ్య ఏదైనా మార్పు తప్పనిసరిగా సూచించిన పారామీటర్-సెట్టింగ్ మరియు కమీషన్ విధానాన్ని అనుసరించాలి.

సాధారణ అప్లికేషన్లు

1. కమ్యూనిటీ మరియు గ్రామ నీటి సరఫరా

డిస్ట్రిబ్యూషన్ ట్యాంక్‌కు బోర్‌హోల్ లేదా రివర్-వాటర్ పంపింగ్ కోసం, డ్రైవ్ యొక్క సౌర ఆపరేషన్ మరియు జాబితా చేయబడిన స్థాయి-పర్యవేక్షణ ఫంక్షన్‌లను సిస్టమ్ డిజైన్‌లో భాగంగా పరిగణించవచ్చు. డ్రైవ్‌ను ఎంచుకోవడానికి ముందు మోటార్ రేటింగ్, పంపింగ్ హెడ్, అవసరమైన నీటి పరిమాణం మరియు ట్యాంక్-స్థాయి నియంత్రణను నిర్వచించాలి.

2. నీటిపారుదల సహకార సంఘాలు మరియు షేర్డ్ పంప్ స్టేషన్లు

భాగస్వామ్య నీటిపారుదల వ్యవస్థలు బహుళ క్షేత్రాలు లేదా నీటిపారుదల మండలాలను సరఫరా చేయడానికి కేంద్ర పంపును ఉపయోగించవచ్చు. ఎంపిక అవసరమైన ప్రవాహం, మొత్తం డైనమిక్ హెడ్, రోజువారీ ఆపరేటింగ్ షెడ్యూల్ మరియు సౌర లేదా గ్రిడ్ పవర్ లభ్యతను ప్రతిబింబించాలి.

3. చేపలు మరియు రొయ్యల పొలాలు

ఆక్వాకల్చర్ సైట్‌లలో నీటి-మార్పిడి మరియు ప్రసరణ పంపులు మోటారు మరియు పంపు అమరిక అనుకూలంగా ఉండే వేరియబుల్-ఫ్రీక్వెన్సీ నియంత్రణను ఉపయోగించవచ్చు. సైట్ యొక్క విద్యుత్ సరఫరాతో పాటు అవసరమైన పంపింగ్ షెడ్యూల్ మరియు నీటి-నిర్వహణ నియంత్రణలను పరిగణించాలి.

4. గని మరియు క్వారీ నీటి నిర్వహణ

సాధారణ-ప్రయోజన మోడ్‌లో, అనుకూలమైన గని డీవాటరింగ్, పిట్-వాటర్ మేనేజ్‌మెంట్ మరియు డస్ట్-అణచివేత పంపింగ్ పరికరాల కోసం డ్రైవ్‌ను అంచనా వేయవచ్చు. నిర్దిష్ట ఇన్‌స్టాలేషన్ కోసం మోటార్ రేటింగ్, లోడ్ పరిస్థితులు, పర్యావరణ అవసరాలు మరియు అవసరమైన నియంత్రణ పద్ధతిని ధృవీకరించండి.

5. ఇండస్ట్రియల్ సర్క్యులేషన్ మరియు శీతలీకరణ

సాధారణ-ప్రయోజన కాన్ఫిగరేషన్ అనుకూల ప్రక్రియ-నీటి ప్రసరణ, కూలింగ్-టవర్ మేకప్ మరియు ఇతర పారిశ్రామిక పంపింగ్ విధుల కోసం పరిగణించబడుతుంది. సిస్టమ్ రూపకల్పనలో భాగంగా అవసరమైన ప్రవాహం, ఆపరేటింగ్ ఒత్తిడి మరియు మోటారు లక్షణాలను విశ్లేషించాలి.

సాంకేతిక లక్షణాలు

ఎన్‌క్లోజర్ IP20 రేట్ చేయబడింది మరియు నీటి ప్రవేశానికి వ్యతిరేకంగా రక్షణను అందించదు. డ్రైవ్ తగిన ఇండోర్ లేదా రక్షిత ఎన్‌క్లోజర్ వాతావరణంలో తగినంత వెంటిలేషన్‌తో మరియు దాని ఉష్ణోగ్రత, తేమ మరియు ఇన్‌స్టాలేషన్ అవసరాలకు అనుగుణంగా ఇన్‌స్టాల్ చేయబడాలి.

తరచుగా అడిగే ప్రశ్నలు

1. 11 kW మోడల్ కోసం ఎంత PV శ్రేణి జాబితా చేయబడింది?

సరఫరా చేయబడిన రిఫరెన్స్ కాన్ఫిగరేషన్‌లు 250 Wp వద్ద రేట్ చేయబడిన 18 మాడ్యూల్‌ల యొక్క మూడు స్ట్రింగ్‌లను లేదా 300 Wp వద్ద రేట్ చేయబడిన 15 మాడ్యూల్‌ల యొక్క మూడు స్ట్రింగ్‌లను పేర్కొంటాయి. ఈ ఏర్పాట్లు వరుసగా 54 మాడ్యూల్‌లు లేదా 45 మాడ్యూల్‌లకు అనుగుణంగా ఉంటాయి మరియు ఏ సందర్భంలోనైనా 13.5 kWp యొక్క గణించబడిన నామమాత్ర శ్రేణి శక్తి. తుది స్ట్రింగ్ డిజైన్ తప్పనిసరిగా మాడ్యూల్ డేటాషీట్, సైట్ యొక్క కనిష్ట ఉష్ణోగ్రత మరియు ఇన్వర్టర్ యొక్క DC వోల్టేజ్ పరిమితులకు వ్యతిరేకంగా ధృవీకరించబడాలి.

2. 65 dBA రేటింగ్ అంటే అకౌస్టిక్ ఎన్‌క్లోజర్ అవసరమా?

సరఫరా చేయబడిన స్పెసిఫికేషన్ గరిష్ట శబ్దం స్థాయి 65 dBAని జాబితా చేస్తుంది. అదనపు శబ్ద చికిత్స అవసరమా అనేది ఇన్‌స్టాలేషన్ లొకేషన్, రూమ్ అకౌస్టిక్స్, ఆపరేటింగ్ పరికరాలు మరియు వర్తించే నాయిస్ అవసరాలపై ఆధారపడి ఉంటుంది. ఆక్రమిత భవనం లేదా పరివేష్టిత పరికరాల గదిలో డ్రైవ్‌ను ఉంచేటప్పుడు ఇన్‌స్టాలేషన్ వాతావరణాన్ని పరిగణించండి.

3. ఒక డ్రైవ్ అనేక పంపులను అమలు చేయగలదా?

సాధారణ-ప్రయోజన కాన్ఫిగరేషన్ మొత్తం లోడ్ మరియు మద్దతు ఉన్న నియంత్రణ పద్ధతికి సరిపోలాలి. వెక్టర్-నియంత్రణ అనువర్తనాల కోసం, మాన్యువల్‌లో వర్తించే మోటార్ అమరికను నిర్ధారించండి. ఒక డ్రైవ్ నుండి బహుళ మోటార్‌లను నడపడానికి కంబైన్డ్ కరెంట్ డ్రైవ్ రేటింగ్‌లోనే ఉండాలి మరియు ప్రతి మోటారు తగిన ఓవర్‌లోడ్ రక్షణను కలిగి ఉండాలి. ఎంచుకున్న నియంత్రణ మోడ్ కోసం తయారీదారు సూచనలను అనుసరించండి.

4. ప్రస్తుత విద్యుత్ వనరును ఎలా పర్యవేక్షించవచ్చు?

సరఫరా చేయబడిన సమాచారం U0-49 పర్యవేక్షణ పరామితిని సరఫరా-మోడ్ సూచికగా గుర్తిస్తుంది, 0 గ్రిడ్ ఆపరేషన్‌ను సూచిస్తుంది మరియు 1 సౌర ఆపరేషన్‌ను సూచిస్తుంది. మద్దతు ఉన్న చోట పరామితి Modbus RTUలో చదవబడుతుంది. రిమోట్ మానిటరింగ్ సిస్టమ్‌లో ఏకీకృతం చేయడానికి ముందు వర్తించే మాన్యువల్‌కు వ్యతిరేకంగా రిజిస్టర్ డెఫినిషన్ మరియు కమ్యూనికేషన్ సెట్టింగ్‌లను నిర్ధారించండి.

5. ఏ సాధారణ నిర్వహణ అవసరం?

హీట్‌సింక్ మరియు కూలింగ్ ఫ్యాన్‌ను దుమ్ము లేకుండా ఉంచండి, నిర్వహణ షెడ్యూల్ ప్రకారం టెర్మినల్స్ మరియు వైరింగ్ కనెక్షన్‌లను తనిఖీ చేయండి మరియు పరిసర ఉష్ణోగ్రత మరియు వెంటిలేషన్‌ను పర్యవేక్షించండి. జాబితా చేయబడిన ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి -10°C నుండి 50°C, 40°C కంటే ఎక్కువగా ఉంటుంది. సరఫరా చేయబడిన ఎత్తు మార్గదర్శకత్వం కూడా 1000 మీ కంటే ఎక్కువ విలువను నిర్దేశిస్తుంది. తనిఖీ విరామాలు మరియు నిర్వహణ విధానాల కోసం ఖచ్చితమైన మోడల్ సూచనలను అనుసరించండి.

6. ఈ ఇన్వర్టర్ సోలార్ పంపింగ్‌కే పరిమితమా?

నం. సరఫరా చేయబడిన PC10 సిరీస్ సమాచారం సోలార్ పంప్ మోడ్ మరియు సాధారణ-ప్రయోజన ఇన్వర్టర్ మోడ్‌ను జాబితా చేస్తుంది. సోలార్ పంప్ ఆపరేషన్‌లో MPPT మరియు డాక్యుమెంట్ చేయబడిన పంపింగ్-సంబంధిత రక్షణ విధులు ఉంటాయి, అయితే సాధారణ-ప్రయోజన ఆపరేషన్ SVC లేదా V/F మోటార్ నియంత్రణ, PID మరియు మోడ్‌బస్ RTUకి మద్దతు ఇస్తుంది. పరామితి P8-00 మోడ్-ఎంపిక పరామితిగా గుర్తించబడింది. మోడల్-నిర్దిష్ట మాన్యువల్‌లో అనుమతించబడిన సెట్టింగ్ మరియు మోడ్-మార్పు విధానాన్ని నిర్ధారించండి.
