15HP 11kw VFD ఫ్రీక్వెన్సీ డ్రైవ్ పంప్ VFD

అధిక ఓవర్‌లోడ్ కెపాసిటీ, హార్మోనిక్ మిటిగేషన్ కోసం అంతర్నిర్మిత DC రియాక్టర్, బహుళ కమ్యూనికేషన్ ఇంటర్‌ఫేస్‌లు మరియు కాన్ఫిగర్ చేయదగిన I/O విస్తరణ వంటి ముఖ్య ఫీచర్లు ఉన్నాయి. రీన్‌ఫోర్స్డ్ కూలింగ్ సిస్టమ్‌తో కూడిన హెవీ-డ్యూటీ ఎన్‌క్లోజర్ అధిక-ఉష్ణోగ్రత పారిశ్రామిక పరిసరాలలో నమ్మకమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.

ఇంటెలిజెంట్ ప్రొటెక్షన్ ఫీచర్‌లతో శక్తి-పొదుపు సామర్థ్యాలను కలపడం, CSIVEI 15HP 11kw VFD ఫ్రీక్వెన్సీ డ్రైవ్ పంప్ VFD పెద్ద-పవర్ అప్లికేషన్‌ల కోసం సిస్టమ్ సమయ సమయాన్ని మరియు కార్యాచరణ సామర్థ్యాన్ని పెంచుతుంది.

కోర్ పారామితులు మరియు లక్షణాలు

సాధారణ అప్లికేషన్లు

CSIVEI 15HP 11kw VFD ఫ్రీక్వెన్సీ డ్రైవ్ పంప్ VFD నిరంతర ఆపరేషన్ అవసరమయ్యే భారీ పారిశ్రామిక పరికరాల కోసం బలమైన పనితీరును అందిస్తుంది:

●  పెద్ద పంపులు – ప్రధాన నీటి సరఫరా పంపులు, పారిశ్రామిక శీతలీకరణ పంపులు

●  పారిశ్రామిక అభిమానులు – గని వెంటిలేషన్, సిమెంట్ ప్లాంట్ ఫ్యాన్లు, డస్ట్ కలెక్టర్లు

●  కంప్రెసర్‌లు – పెద్ద ఎయిర్ కంప్రెషర్‌లు, నైట్రోజన్ కంప్రెసర్‌లు

●  మిక్సర్లు – కాంక్రీట్ మిక్సర్లు, రసాయన రియాక్టర్లు, పల్ప్ మిక్సర్లు

●  సెంట్రిఫ్యూజ్‌లు – చక్కెర సెంట్రిఫ్యూజ్‌లు, ఆయిల్ సెంట్రిఫ్యూజ్‌లు, డికాంటర్‌లు

రీన్‌ఫోర్స్డ్ కూలింగ్ మరియు హార్మోనిక్ మిటిగేషన్ ఫీచర్‌లతో, ఇది కఠినమైన వాతావరణంలో నమ్మకమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.

బలమైన రక్షణ & విశ్వసనీయత

డిమాండ్ ఉన్న పారిశ్రామిక వాతావరణాలను తట్టుకునేలా నిర్మించబడింది, CSIVEI VFD సిరీస్ నిరంతర ఆపరేషన్ మరియు పొడిగించిన సేవా జీవితాన్ని నిర్ధారించడానికి బహుళ రక్షణ విధానాలను కలిగి ఉంటుంది.

సమగ్ర మోటార్ రక్షణ - ఇంటిగ్రేటెడ్ ప్రొటెక్షన్‌లో ఓవర్-వోల్టేజ్, అండర్-వోల్టేజ్, ఓవర్-కరెంట్, ఓవర్-టెంపరేచర్, ఫేజ్ లాస్ మరియు షార్ట్ సర్క్యూట్ ప్రొటెక్షన్ ఉన్నాయి. డ్రైవ్ మరియు కనెక్ట్ చేయబడిన మోటార్ రెండింటికి నష్టం జరగకుండా నిరోధించడానికి డ్రైవ్ స్వయంచాలకంగా ట్రిప్పులు లేదా అవుట్‌పుట్‌ను పరిమితం చేస్తుంది.

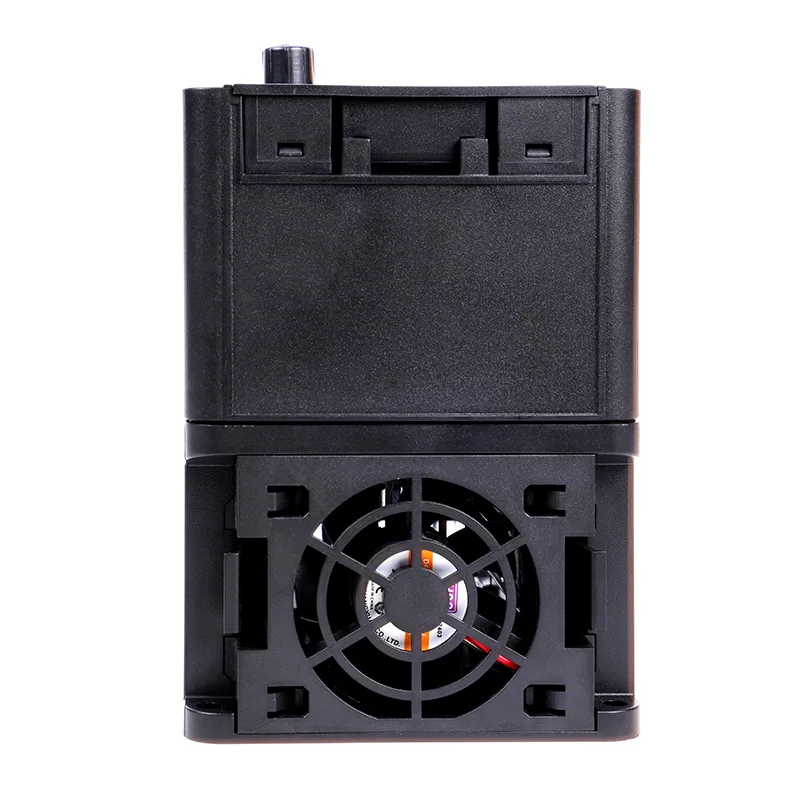

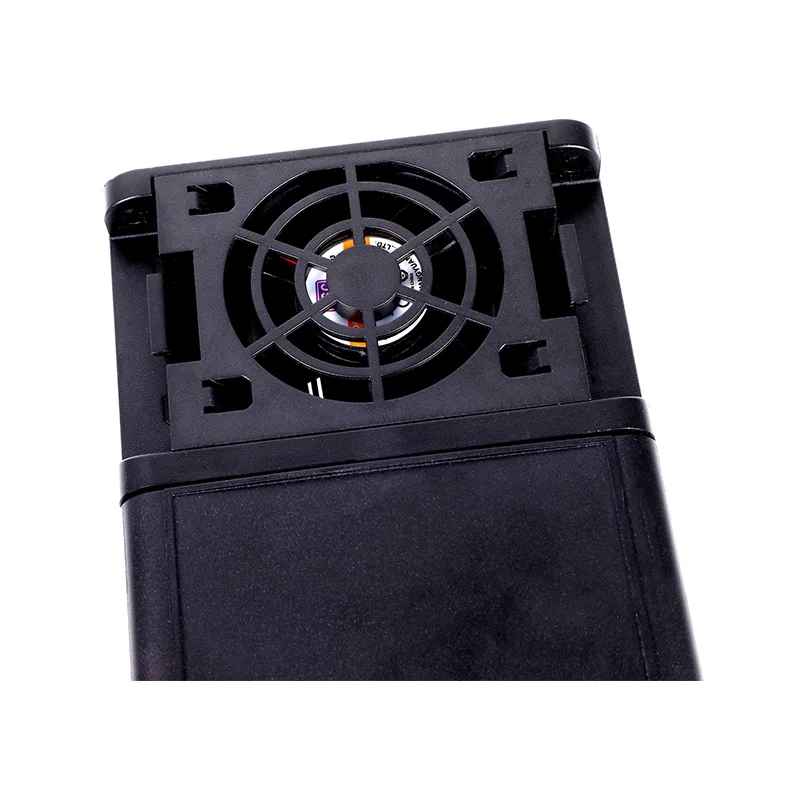

థర్మల్ మేనేజ్‌మెంట్ - ఇంటెలిజెంట్ ఫ్యాన్ కంట్రోల్ అంతర్గత ఉష్ణోగ్రత మరియు లోడ్ పరిస్థితుల ఆధారంగా శీతలీకరణను సర్దుబాటు చేస్తుంది, శబ్దాన్ని తగ్గిస్తుంది మరియు ఫ్యాన్ జీవితకాలం పొడిగిస్తుంది. హై-పవర్ మోడల్‌లు మెరుగైన థర్మల్ డిస్సిపేషన్ కోసం రీన్‌ఫోర్స్డ్ హీట్‌సింక్ డిజైన్‌లను కలిగి ఉంటాయి.

పర్యావరణ పరిరక్షణ – నియంత్రణ ప్యానెల్ ఇన్‌స్టాలేషన్‌కు అనువైన ప్రామాణిక IP20 ఎన్‌క్లోజర్. ఐచ్ఛిక IP40/IP54/IP66 ఎన్‌క్లోజర్‌లు దుమ్ము, తేమ లేదా వాష్-డౌన్ పరిసరాలలో అప్లికేషన్‌ల కోసం అందుబాటులో ఉన్నాయి. PCBలపై కన్ఫార్మల్ పూత తేమ మరియు కలుషితాల నుండి అదనపు రక్షణను అందిస్తుంది.

అంతర్నిర్మిత EMC ఫిల్టర్ - ఎంచుకున్న మోడల్‌లలో ఇంటిగ్రేటెడ్ ఎలక్ట్రోమాగ్నెటిక్ కంపాటబిలిటీ ఫిల్టర్, CE మరియు ఇతర EMC ప్రమాణాలకు అనుగుణంగా సరళీకృతం చేయడం మరియు ఇన్‌స్టాలేషన్ ఖర్చులను తగ్గించడం వంటివి ఉన్నాయి.

తరచుగా అడిగే ప్రశ్నలు

V/F నియంత్రణ మరియు వెక్టర్ నియంత్రణ మధ్య తేడా ఏమిటి?

V/F నియంత్రణ స్థిరమైన వోల్టేజ్-టు-ఫ్రీక్వెన్సీ నిష్పత్తిని ఉంచుతుంది. ఫ్యాన్‌లు, పంప్‌లు మరియు సాధారణ అప్లికేషన్‌లకు ఖచ్చితమైన వేగ నియంత్రణ కీలకం కానప్పుడు ఇది మంచిది. వెక్టర్ నియంత్రణ ఫ్లక్స్ మరియు టార్క్‌లను వేరు చేస్తుంది కాబట్టి మీరు వాటిని స్వతంత్రంగా నియంత్రించవచ్చు-ఇది మీకు అధిక ప్రారంభ టార్క్ (0.5Hz వద్ద 150% వరకు) మరియు మెరుగైన వేగ ఖచ్చితత్వాన్ని ఇస్తుంది. సెన్సార్‌లెస్ వెక్టర్‌కి ఎన్‌కోడర్ అవసరం లేదు; క్లోజ్డ్-లూప్ వెక్టర్ చేస్తుంది మరియు ఇది వేగ ఖచ్చితత్వాన్ని 0.1%కి నెట్టివేస్తుంది. చాలా CSIVEI డ్రైవ్‌లు రెండింటికి మద్దతు ఇస్తాయి, కాబట్టి మీరు మీ అప్లికేషన్‌కు సరిపోయేదాన్ని ఎంచుకోవచ్చు.

నా మోటార్ కోసం సరైన VFDని ఎలా ఎంచుకోవాలి?

పరిగణించవలసిన కొన్ని విషయాలు:

●  మోటారు శక్తి-VFD మోటారు రేటింగ్‌తో సరిపోలాలి లేదా కొంచెం పెద్దదిగా ఉండాలి.

●  ఇన్‌పుట్ వోల్టేజ్-సింగిల్-ఫేజ్ 230V లేదా త్రీ-ఫేజ్ 400V, ఇది మీ సరఫరాతో సరిపోలుతుందని నిర్ధారించుకోండి.

●  లోడ్ రకం—కన్వేయర్లు లేదా ఎక్స్‌ట్రూడర్‌ల వంటి స్థిరమైన టార్క్ లోడ్‌లకు సాధారణంగా 100–120% మోటారు శక్తితో VFD పరిమాణం అవసరం. ఫ్యాన్లు మరియు పంపుల వంటి వేరియబుల్ టార్క్ లోడ్‌లు తరచుగా మోటారు శక్తికి సరిపోలే VFDని ఉపయోగించవచ్చు, అదనంగా మీరు శక్తి పొదుపును పొందుతారు.

●  ఎన్విరాన్‌మెంట్-దుమ్ము, తేమ లేదా బహిరంగ ప్రదేశాల కోసం, అధిక IP రేటింగ్ (IP40, IP54, IP66) కోసం వెళ్లండి లేదా డ్రైవ్‌ను రక్షిత ఎన్‌క్లోజర్‌లో ఉంచండి.

●  కమ్యూనికేషన్—మీరు PLC లేదా SCADAతో మాట్లాడవలసి వస్తే, డ్రైవ్ మీ ప్రోటోకాల్‌కు మద్దతిస్తుందో లేదో తనిఖీ చేయండి (Modbus RTU ప్రామాణికం; Profibus, Ethernet/IP మొదలైనవి ఐచ్ఛికం).

●  మీకు రెండవ అభిప్రాయం కావాలంటే CSIVEI పరిమాణ సాధనం మరియు సాంకేతిక మద్దతును కూడా కలిగి ఉంది.

నేను త్రీ-ఫేజ్ మోటార్‌తో సింగిల్-ఫేజ్ ఇన్‌పుట్ VFDని ఉపయోగించవచ్చా?

అవును. CSIVEI యొక్క సింగిల్-ఫేజ్ 230V డ్రైవ్‌లు మోటారుకు సింగిల్-ఫేజ్ ఇన్‌పుట్ మరియు అవుట్‌పుట్ త్రీ-ఫేజ్ పవర్‌ను తీసుకుంటాయి. సింగిల్-ఫేజ్ పవర్ మాత్రమే అందుబాటులో ఉన్నప్పుడు ఇది సాధారణ సెటప్, కానీ మీకు త్రీ-ఫేజ్ మోటార్ సామర్థ్యం మరియు విశ్వసనీయత కావాలి. మోటార్ యొక్క వోల్టేజ్ డ్రైవ్ యొక్క అవుట్‌పుట్-230V త్రీ-ఫేజ్‌తో సరిపోలుతుందని నిర్ధారించుకోండి.

నాకు బాహ్య బ్రేకింగ్ రెసిస్టర్ అవసరమా?

ఇది ఆధారపడి ఉంటుంది. మీకు వేగవంతమైన క్షీణత అవసరమైతే లేదా లోడ్‌లో సెంట్రిఫ్యూజ్‌లు, క్రేన్‌లు, హాయిస్ట్‌లు లేదా వైండర్‌లు వంటి అధిక జడత్వం ఉంటే-అవును, మీకు ఒకటి అవసరం. అంతర్గత బ్రేకింగ్ యూనిట్ ఉన్న డ్రైవ్‌లలో, ఓవర్-వోల్టేజ్ లోపాలను నివారించడానికి మరియు ఆపే సమయాన్ని తగ్గించడానికి రెసిస్టర్ పునరుత్పత్తి శక్తిని నిర్వహిస్తుంది. నెమ్మదిగా తగ్గుదల ఉన్న అభిమానులు మరియు పంపుల కోసం, మీరు సాధారణంగా దీన్ని దాటవేయవచ్చు.

ఏ కమ్యూనికేషన్ ప్రోటోకాల్‌లకు మద్దతు ఉంది?

అన్ని CSIVEI డ్రైవ్‌లు ప్రామాణికంగా RS485 కంటే మోడ్‌బస్ RTUతో వస్తాయి. Profibus DP, Profinet, Ethernet/IP, CANOpen మరియు DeviceNet కోసం ఐచ్ఛిక మాడ్యూల్స్ అందుబాటులో ఉన్నాయి. ఇవి రిమోట్ మానిటరింగ్, పారామీటర్ మార్పులు మరియు కేంద్రీకృత నియంత్రణ కోసం ప్రధాన PLC మరియు SCADA సిస్టమ్‌లతో కలిసిపోవడానికి మిమ్మల్ని అనుమతిస్తాయి.

నేను మొదటి సారి డ్రైవ్‌ను ఎలా సెటప్ చేయాలి?

CSIVEI డ్రైవ్‌లు త్వరిత ప్రారంభ విజార్డ్‌ని కలిగి ఉంటాయి, ఇది కొన్ని నిమిషాల్లో అవసరమైన వాటి ద్వారా మిమ్మల్ని నడిపిస్తుంది:

మోటారు నేమ్‌ప్లేట్ డేటాను నమోదు చేయండి (పవర్, వోల్టేజ్, కరెంట్, ఫ్రీక్వెన్సీ, RPM), అప్లికేషన్ మాక్రో (ఫ్యాన్/పంప్, కన్వేయర్, స్థిరమైన టార్క్) ఎంచుకోండి, యాక్సెల్ మరియు డీసెల్ సమయాలను సెట్ చేయండి, ఫ్రీక్వెన్సీ మూలాన్ని (కీప్యాడ్, అనలాగ్ ఇన్‌పుట్, కమ్యూనికేషన్) ఎంచుకోండి మరియు మోటారు నియంత్రణను ఆప్టిమైజ్ చేయడానికి ఆటో-ట్యూనింగ్‌ను అమలు చేయండి. మాన్యువల్‌లో అన్ని వివరాలు ఉన్నాయి మరియు కీప్యాడ్ తీసివేయదగినది కనుక అవసరమైతే మీరు దాన్ని రిమోట్‌గా ఆపరేట్ చేయవచ్చు.

డ్రైవ్‌లో ఏ రక్షణలు నిర్మించబడ్డాయి?

CSIVEI డ్రైవ్‌లు పటిష్టమైన రక్షణలను కలిగి ఉంటాయి: ఓవర్-వోల్టేజ్, అండర్-వోల్టేజ్, ఓవర్-కరెంట్, షార్ట్ సర్క్యూట్, ఓవర్-టెంపరేచర్ (హీట్‌సింక్), ఇన్‌పుట్ లేదా అవుట్‌పుట్‌లో దశల నష్టం మరియు మోటార్ ఓవర్‌లోడ్ (ఎలక్ట్రానిక్ థర్మల్ ఓవర్‌లోడ్, I²t). ఇవి విషయాలు విశ్వసనీయంగా నడుస్తున్నట్లు మరియు పరికరాల జీవితాన్ని పొడిగించడంలో సహాయపడతాయి.

నేను ఒక VFD నుండి బహుళ మోటార్లను అమలు చేయవచ్చా?

అవును. ఫ్యాన్ శ్రేణులు, కన్వేయర్ విభాగాలు లేదా మోటార్లు ఒకే వేగంతో కలిసి పనిచేసే పంప్ స్టేషన్‌లకు ఇది సాధారణం.

సాధారణ లోపాలను నేను ఎలా పరిష్కరించగలను?

త్వరిత నిర్ధారణ కోసం డ్రైవ్ కీప్యాడ్‌లో తప్పు కోడ్‌లను చూపుతుంది:

●  OC (ఓవర్-కరెంట్) – షార్ట్‌లు, మోటారు వైండింగ్ సమస్యలు లేదా యాక్సిల్ సమయం చాలా తక్కువగా ఉన్నాయా అని తనిఖీ చేయండి

●  OV (ఓవర్-వోల్టేజ్) - బ్రేకింగ్ రెసిస్టర్‌ను (ఉపయోగిస్తే) తనిఖీ చేయండి లేదా సమయం చాలా తక్కువగా ఉంది

●  UV (అండర్ వోల్టేజ్) – ఇన్‌పుట్ పవర్ మరియు వైరింగ్‌ని తనిఖీ చేయండి

●  OH (అధిక-ఉష్ణోగ్రత) – శీతలీకరణ ఫ్యాన్, పరిసర ఉష్ణోగ్రత మరియు మౌంటు క్లియరెన్స్‌ని తనిఖీ చేయండి

●  OL (ఓవర్‌లోడ్) – మోటారు లోడ్‌ని తనిఖీ చేయండి, యాక్సిల్ సమయాన్ని పెంచండి లేదా డ్రైవ్‌ను పెంచడాన్ని పరిగణించండి

మాన్యువల్ వివరణాత్మక దశలతో పూర్తి తప్పు కోడ్ పట్టికను కలిగి ఉంది. ఏదైనా ఇప్పటికీ ఆఫ్‌లో ఉంటే, CSIVEI సాంకేతిక మద్దతు సహాయపడుతుంది.

VFD శక్తిని ఎలా ఆదా చేస్తుంది?

ఫ్యాన్లు మరియు పంపుల వంటి వేరియబుల్ టార్క్ లోడ్‌ల కోసం, శక్తి అనుబంధ చట్టాలను అనుసరిస్తుంది-ఇది వేగం యొక్క క్యూబ్‌కు అనులోమానుపాతంలో ఉంటుంది. వేగాన్ని 20% తగ్గిస్తే శక్తి వినియోగం దాదాపు 50% తగ్గుతుంది. ఆటోమేటిక్ ఎనర్జీ ఆప్టిమైజేషన్ (AEO) ఫీచర్ అదనపు పొదుపుల కోసం వాస్తవ లోడ్‌కు సరిపోయేలా వోల్టేజీని తగ్గిస్తుంది. స్లీప్ మోడ్ తక్కువ-డిమాండ్ వ్యవధిలో మోటారును కూడా ఆపివేస్తుంది, నిష్క్రియ పవర్ డ్రాను తొలగిస్తుంది.

VFD యొక్క సాధారణ జీవితకాలం ఏమిటి మరియు నేను దానిని ఎలా నిర్వహించాలి?

సరైన ఇన్‌స్టాలేషన్ మరియు షరతులతో, VFD 10-15 సంవత్సరాల వరకు ఉంటుంది. కీలక నిర్వహణ: ఆవరణను శుభ్రంగా ఉంచండి-ధూళి నిర్మాణం శీతలీకరణ సామర్థ్యాన్ని నాశనం చేస్తుంది; శీతలీకరణ ఫ్యాన్‌లను తనిఖీ చేయండి (సాధారణంగా చివరి 3–7 సంవత్సరాలు; శబ్దం లేదా విఫలమైతే భర్తీ చేయండి); DC బస్ కెపాసిటర్‌లను తనిఖీ చేయండి-అవి సమయం మరియు ఉష్ణోగ్రతతో వయస్సును కలిగి ఉంటాయి-డ్రైవ్ రెండు సంవత్సరాలలో నిల్వ చేయబడి ఉంటే, పవర్ అప్ చేయడానికి ముందు క్యాప్‌లను సంస్కరించండి; పరిసర ఉష్ణోగ్రతను పర్యవేక్షించండి; కీప్యాడ్ లేదా బాహ్య నిల్వకు అప్పుడప్పుడు పారామితులను బ్యాకప్ చేయండి. ప్రతి 6-12 నెలలకు ఒకసారి త్వరిత తనిఖీ చేయడం ఆశ్చర్యాలను నివారించడంలో సహాయపడుతుంది.

నేను VFDని ఆరుబయట లేదా వాష్ డౌన్ పరిసరాలలో ఉపయోగించవచ్చా?

ప్రామాణిక IP20 డ్రైవ్‌లు క్లీన్, డ్రై ప్యానెల్‌లో ఉండాలి. బహిరంగ లేదా కఠినమైన వాతావరణాల కోసం, CSIVEI అధిక IP రేటింగ్‌లను అందిస్తుంది:

●  IP40 - టెక్స్‌టైల్ మిల్లులు లేదా చెక్క పని వంటి మురికి ప్రదేశాలకు మంచిది

●  IP54/IP55 - దుమ్ము-బిగుతు మరియు స్ప్లాష్ ప్రూఫ్; అవుట్‌డోర్ ఎన్‌క్లోజర్‌లు మరియు వాష్ డౌన్ ఏరియాల కోసం పని చేస్తుంది

●  IP66 - పూర్తిగా దుమ్ము-బిగుతుగా మరియు శక్తివంతమైన నీటి జెట్‌లను నిర్వహిస్తుంది; అదనపు ఎన్‌క్లోజర్‌లు లేకుండా ఫుడ్ ప్రాసెసింగ్, కార్ వాష్‌లు లేదా అవుట్‌డోర్ వినియోగానికి అనుకూలం

●  క్షీణించే వాయువులు ఉన్నట్లయితే, PCBపై కన్ఫార్మల్ కోటింగ్ సిఫార్సు చేయబడింది.

VFD వారంటీ మరియు సాంకేతిక మద్దతుతో వస్తుందా?

అవును. CSIVEI డ్రైవ్‌లు తయారీ తేదీ నుండి ప్రామాణిక 18-నెలల వారంటీతో వస్తాయి (లేదా ఇన్‌స్టాలేషన్ నుండి 12 నెలలు, ఏది తర్వాత అయితే అది). క్లిష్టమైన అప్లికేషన్‌ల కోసం పొడిగించిన వారంటీ ఎంపికలు అందుబాటులో ఉన్నాయి. ఇమెయిల్, ఫోన్ మరియు ఆన్‌లైన్ వనరుల ద్వారా గ్లోబల్ టెక్ సపోర్ట్ అందుబాటులో ఉంది-యూజర్ మాన్యువల్‌లు, అప్లికేషన్ గైడ్‌లు మరియు కాన్ఫిగరేషన్ సాఫ్ట్‌వేర్ అన్నీ చేర్చబడ్డాయి.

కస్టమర్ కేస్: ఇండస్ట్రియల్ వెంటిలేషన్ ఫ్యాన్

ఒక ఫర్నిచర్ తయారీ సదుపాయానికి దాని దుమ్ము సేకరణ వ్యవస్థ కోసం ఖచ్చితమైన గాలి ప్రవాహ నియంత్రణ అవసరం. పూర్తి వేగంతో నిరంతరంగా నడపబడుతున్న ఫ్యాన్లు అసమర్థంగా మరియు అధిక శబ్దాన్ని సృష్టించాయి.

పరిష్కారం: ప్రధాన ఎగ్జాస్ట్ ఫ్యాన్‌పై CSIVEI 18-30kW VFD ఇన్‌స్టాల్ చేయబడింది, ఫ్యాన్ వేగాన్ని నియంత్రించడానికి ప్రెజర్ సెన్సార్ మానిటరింగ్ డక్ట్ ప్రెజర్‌తో.

ఫలితాలు:

●  అభిమాని వేగం స్వయంచాలకంగా ధూళి సేకరణ డిమాండ్‌కు సరిపోయేలా సర్దుబాటు అవుతుంది

●  పాక్షిక లోడ్ ఆపరేషన్ సమయంలో 45% శక్తి ఆదా

●  నాయిస్ స్థాయి 12 dB తగ్గింది, పని పరిస్థితులను మెరుగుపరుస్తుంది

●  ఫ్యాన్ బేరింగ్‌లు మరియు బెల్ట్‌లపై యాంత్రిక దుస్తులు తగ్గించబడ్డాయి

●  సిస్టమ్ ఇప్పుడు పర్యావరణ అనుకూలత మరియు కార్యాచరణ సామర్థ్య లక్ష్యాలు రెండింటినీ చేరుకుంటుంది.
