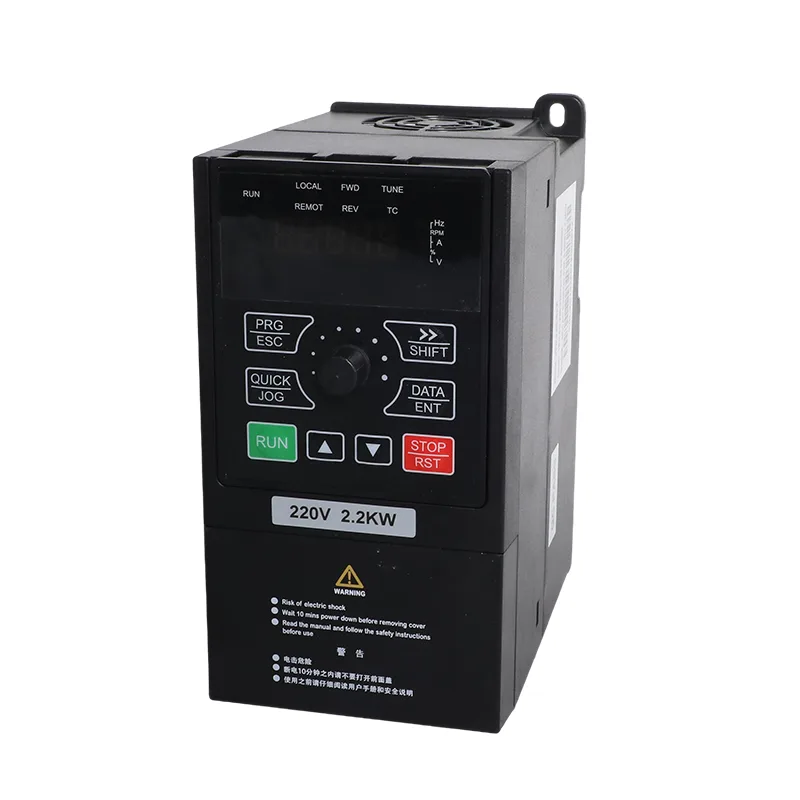

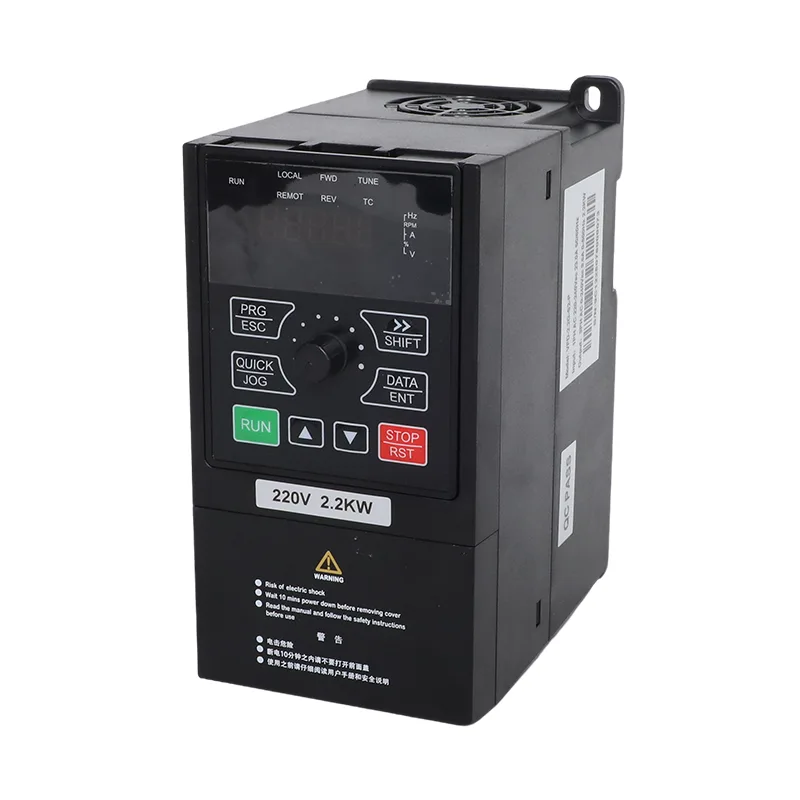

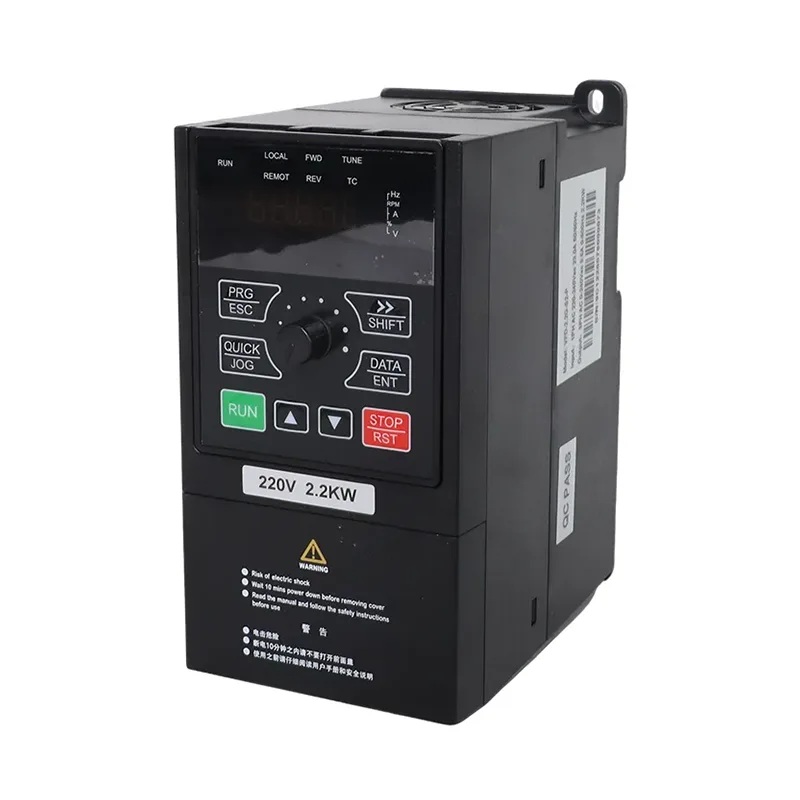

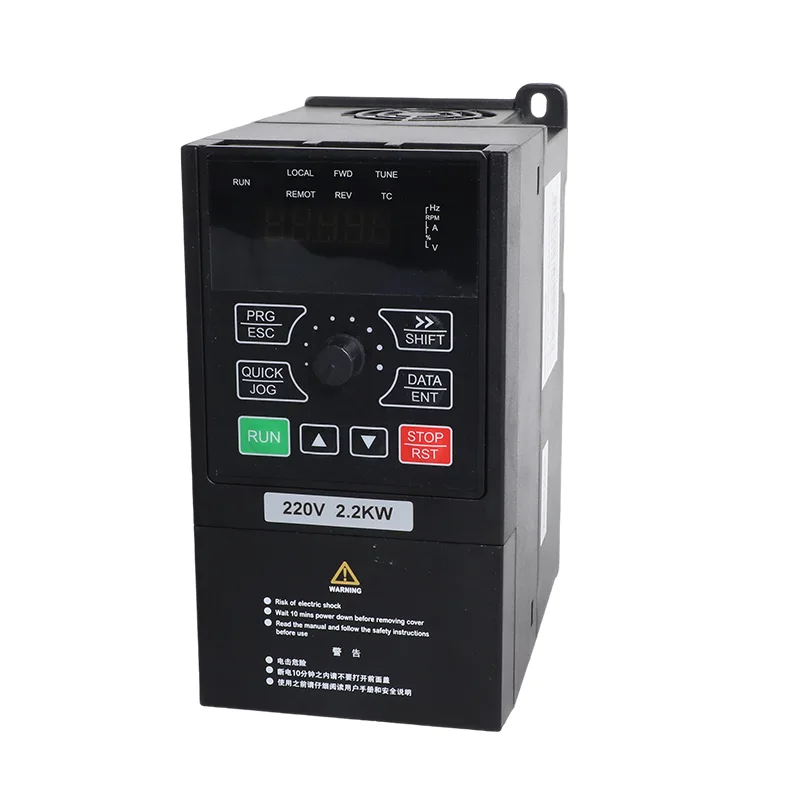

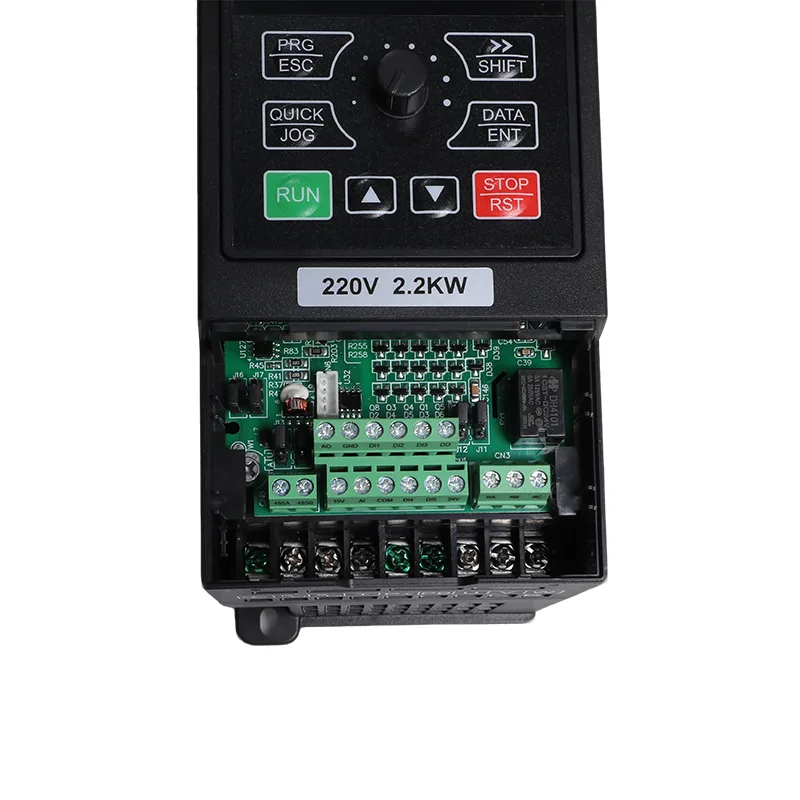

30kW/37kW 3 దశ 380V సోలార్ పంప్ మరియు జనరల్ పర్పస్ ఇన్వర్టర్ VFD

30kW/37kW 3 దశ 380V సోలార్ పంప్ మరియు జనరల్ పర్పస్ ఇన్వర్టర్ VFD రెండు మోడళ్లలో అందుబాటులో ఉన్నాయి: VFD-PC10-30G-T4-MK మరియు VFD-PC10-37G-T4-MK. రెండూ మూడు-దశల AC ఇన్‌పుట్‌ను ఉపయోగిస్తాయి మరియు ఎంచుకున్న కాన్ఫిగరేషన్ ప్రకారం సోలార్ పంప్ లేదా సాధారణ-ప్రయోజన ఆపరేషన్‌కు మద్దతు ఇస్తాయి.

సోలార్ పంప్ అప్లికేషన్‌లలో, ఫోటోవోల్టాయిక్ శ్రేణి నుండి శక్తిని ఉపయోగించి డ్రైవ్ పంప్ మోటారును నియంత్రిస్తుంది. సాధారణ-ప్రయోజన మోడ్‌లో, ఇది అనుకూలమైన పారిశ్రామిక పరికరాల కోసం వేరియబుల్-ఫ్రీక్వెన్సీ మోటార్ నియంత్రణను అందిస్తుంది. మోడల్ ఎంపిక మోటారు యొక్క రేట్ పవర్ మరియు కరెంట్, పంప్ ఆపరేటింగ్ పరిస్థితులు, అందుబాటులో ఉన్న పవర్ సోర్స్ మరియు అవసరమైన నియంత్రణ విధులపై ఆధారపడి ఉంటుంది.

ఆపరేటింగ్ మోడ్‌లు

30kW/37kW 3 దశ 380V సోలార్ పంప్ మరియు జనరల్ పర్పస్ ఇన్వర్టర్ VFD కోసం, వర్తించే మోడల్ కాన్ఫిగరేషన్ ప్రకారం P8-00 పారామీటర్ ద్వారా ఆపరేటింగ్ మోడ్ ఎంచుకోబడుతుంది.

1. సోలార్ పంప్ మోడ్

సోలార్ పంప్ మోడ్ ఫోటోవోల్టాయిక్ శ్రేణి ద్వారా సరఫరా చేయబడిన పంప్ అప్లికేషన్‌ల కోసం ఉద్దేశించబడింది. ఈ మోడ్ కోసం జాబితా చేయబడిన నియంత్రణ విధుల్లో గరిష్ట పవర్ పాయింట్ ట్రాకింగ్ (MPPT) మరియు బలహీన-కాంతి రక్షణ తర్కం ఉన్నాయి.

PV శ్రేణి తప్పనిసరిగా డ్రైవ్ యొక్క పేర్కొన్న DC వోల్టేజ్ పరిమితుల్లో కాన్ఫిగర్ చేయబడాలి. పంప్ అవుట్‌పుట్ అందుబాటులో ఉన్న సౌర శక్తి, మోటార్ అవసరాలు, పంపు లక్షణాలు మరియు సైట్ పరిస్థితులపై ఆధారపడి ఉంటుంది.

గ్రిడ్ లేదా జనరేటర్ బ్యాకప్ అవసరమైన చోట, ఇన్‌పుట్ స్విచ్చింగ్ అమరిక మరియు వైరింగ్ తప్పనిసరిగా వర్తించే మోడల్ రేఖాచిత్రాన్ని అనుసరించాలి. అన్ని ఛేంజ్‌ఓవర్ ఫంక్షన్‌లు డ్రైవ్‌లో ఉన్నాయని భావించడం కంటే ఎంచుకున్న ఇన్‌స్టాలేషన్ కోసం బాహ్య స్విచింగ్ భాగాలు అవసరమా కాదా అని నిర్ధారించండి.

2. జనరల్-పర్పస్ ఇన్వర్టర్ మోడ్

సాధారణ-ప్రయోజన మోడ్ అనేది వేరియబుల్-ఫ్రీక్వెన్సీ నియంత్రణ అవసరమయ్యే అనుకూల మోటార్-ఆధారిత పరికరాల కోసం ఉద్దేశించబడింది. జాబితా చేయబడిన ఫంక్షన్‌లలో SVC మరియు V/F నియంత్రణ, అంతర్నిర్మిత PID, సర్దుబాటు చేయగల త్వరణం మరియు క్షీణత మరియు మోడ్‌బస్ RTU కమ్యూనికేషన్ ఉన్నాయి.

కమీషన్ సమయంలో ఆపరేటింగ్ మోడ్ మరియు పారామీటర్ సెట్టింగులు ఏర్పాటు చేయాలి. నియంత్రణ మూలం, మోటార్ డేటా, ఇన్‌పుట్ టెర్మినల్స్ మరియు ఆపరేటింగ్ ఆదేశాలను కాన్ఫిగర్ చేసేటప్పుడు ఖచ్చితమైన మోడల్ కోసం వినియోగదారు మాన్యువల్‌ను అనుసరించండి.

స్పెసిఫికేషన్లు

పట్టిక A. మోడల్ రేటింగ్‌లు

పట్టిక B. సిఫార్సు చేయబడిన సౌర శ్రేణి

PV శ్రేణిని ప్లాన్ చేస్తున్నప్పుడు, పైన పేర్కొన్న కాన్ఫిగరేషన్‌లను సార్వత్రిక పరిమాణ నియమాలుగా కాకుండా సూచన ఏర్పాట్లుగా పరిగణించండి. శ్రేణిని ఖరారు చేసే ముందు మాడ్యూల్ లక్షణాలు, పంప్ ఆపరేటింగ్ పరిస్థితులు మరియు సైట్ అవసరాలను నిర్ధారించండి.

PV స్ట్రింగ్ డిజైన్ తప్పనిసరిగా వాస్తవ ఓపెన్-సర్క్యూట్ వోల్టేజ్ (Voc), ఆపరేటింగ్ వోల్టేజ్, మాడ్యూల్ ఉష్ణోగ్రత గుణకాలు మరియు సైట్ యొక్క కనిష్ట ఉష్ణోగ్రతను పరిగణనలోకి తీసుకోవాలి. గణించబడిన చల్లని-వాతావరణ స్ట్రింగ్ Voc డ్రైవ్ యొక్క గరిష్ట DC ఇన్‌పుట్ వోల్టేజ్‌ని మించలేదని మరియు దాని MPPT పరిధికి అనుగుణంగా ఆశించిన ఆపరేటింగ్ వోల్టేజ్ ఉందని ధృవీకరించండి. చివరి కాన్ఫిగరేషన్ పంప్ యొక్క మోటారు రేటింగ్, మొత్తం డైనమిక్ హెడ్, రోజువారీ నీటి డిమాండ్ మరియు సైట్ సౌర పరిస్థితులను కూడా పరిగణనలోకి తీసుకోవాలి.

టేబుల్ C. సాధారణ లక్షణాలు (iMaster పరిధి అంతటా అదే)

సాంకేతిక లక్షణాలు

1. MPPT మరియు PV వోల్టేజ్ రేంజ్

డ్రైవ్ జాబితా చేయబడిన గరిష్ట DC ఇన్‌పుట్ వోల్టేజ్ 900 VDC మరియు సిఫార్సు చేయబడిన MPPT ఆపరేటింగ్ పరిధి 450–600 VDC. ఈ విలువలు వేర్వేరు ప్రయోజనాలను అందిస్తాయి: గరిష్ట ఇన్‌పుట్ వోల్టేజ్ గరిష్ట పరిమితి, అయితే MPPT పరిధి సాధారణ ఫోటోవోల్టాయిక్ ఆపరేషన్‌కు సంబంధించినది.

సిస్టమ్ రూపకల్పన సమయంలో శ్రేణి యొక్క ఓపెన్-సర్క్యూట్ వోల్టేజ్ మరియు ఆపరేటింగ్ వోల్టేజ్ విడిగా మూల్యాంకనం చేయాలి. PV శ్రేణి కోసం గరిష్ట ఇన్‌పుట్ వోల్టేజ్‌ని టార్గెట్ ఆపరేటింగ్ వోల్టేజ్‌గా ఉపయోగించవద్దు.

2. మోటార్ నియంత్రణ

జాబితా చేయబడిన నియంత్రణ పద్ధతులు సెన్సార్‌లెస్ వెక్టర్ నియంత్రణ (SVC) మరియు V/F నియంత్రణ. SVC కింద, పేర్కొన్న ప్రారంభ టార్క్ 0.5 Hz వద్ద 150%. జాబితా చేయబడిన వేగం పరిధి 1:100, వేగ స్థిరత్వం ఖచ్చితత్వం ±0.5%.

అసలు మోటారు పనితీరు మోటారు పారామితులు, లోడ్ లక్షణాలు, ఇన్‌స్టాలేషన్ పరిస్థితులు మరియు కమీషనింగ్ సెట్టింగ్‌లపై ఆధారపడి ఉంటుంది.

3. PID మరియు కమ్యూనికేషన్

అంతర్నిర్మిత PID ఫంక్షన్ ఒత్తిడి, ప్రవాహం లేదా ఉష్ణోగ్రతతో కూడిన క్లోజ్డ్-లూప్ నియంత్రణ అనువర్తనాల కోసం ఉపయోగించబడుతుంది, ఇక్కడ అవసరమైన సెన్సార్లు మరియు సిస్టమ్ కాన్ఫిగరేషన్ అందించబడతాయి.

Modbus RTUని ఉపయోగించి RS485 ద్వారా కమ్యూనికేషన్ జరుగుతుంది. అందుబాటులో ఉన్న డిజిటల్ మరియు అనలాగ్ ఇన్‌పుట్‌లు మరియు అవుట్‌పుట్‌లు కాన్ఫిగర్ చేయబడిన నియంత్రణ మరియు పర్యవేక్షణ ఫంక్షన్‌లకు మద్దతు ఇస్తాయి.

4. రక్షణ విధులు

• పవర్-ఆన్ వద్ద మోటార్ షార్ట్-సర్క్యూట్ గుర్తింపు
• అవుట్పుట్ దశ-నష్టం రక్షణ
• ఓవర్ కరెంట్ రక్షణ
• ఓవర్వోల్టేజ్ మరియు అండర్ వోల్టేజ్ రక్షణ
• అధిక ఉష్ణోగ్రత రక్షణ
• ఓవర్‌లోడ్ మరియు అండర్‌లోడ్ రక్షణ
• బలహీనమైన కాంతి రక్షణ

రక్షణ విధులు సరైన మోటార్ ఎంపిక, విద్యుత్ రక్షణ, వైరింగ్ పద్ధతులు లేదా సిస్టమ్ కమీషనింగ్‌ను భర్తీ చేయవు.

5. ఓవర్‌లోడ్ కెపాసిటీ

జాబితా చేయబడిన ఓవర్‌లోడ్ రేటింగ్‌లు:

ఈ రేటింగ్‌లు పేర్కొన్న స్వల్పకాలిక ఓవర్‌లోడ్ సామర్థ్యాన్ని వివరిస్తాయి. నిర్దిష్ట పంపు యొక్క ప్రారంభ అవసరాలకు అనుకూలతను వారు స్వయంగా ఏర్పాటు చేయరు. ఎంపిక సమయంలో మోటార్ రేటెడ్ కరెంట్, యాక్సిలరేషన్ సమయం మరియు లోడ్ లక్షణాలను తప్పనిసరిగా తనిఖీ చేయాలి.

సాధారణ అప్లికేషన్లు

1. నీటిపారుదల మరియు వ్యవసాయ నీటి బదిలీ

మోటారు రేటింగ్, పంపింగ్ డ్యూటీ మరియు అందుబాటులో ఉన్న PV శ్రేణి డ్రైవ్ స్పెసిఫికేషన్‌లకు సరిపోయే నీటిపారుదల పంపింగ్ సిస్టమ్‌లలో మూల్యాంకనం చేయడానికి అనుకూలం. సిస్టమ్‌ను కాన్ఫిగర్ చేసేటప్పుడు నీటి డిమాండ్, మొత్తం తల మరియు సైట్ యొక్క సౌర పరిస్థితులను పరిగణనలోకి తీసుకోవాలి.

2. మున్సిపల్ ముడి-నీరు తీసుకోవడం మరియు బదిలీ

అనుకూలమైన ముడి-నీటి తీసుకోవడం మరియు బదిలీ పంపుల కోసం పరిగణించవచ్చు. మోడల్‌ను ఎంచుకునే ముందు మోటార్ కరెంట్, అవసరమైన ఆపరేటింగ్ ఫ్రీక్వెన్సీ, నియంత్రణ అవసరాలు మరియు ఏదైనా బ్యాకప్-పవర్ అమరికను నిర్ధారించండి.

3. పారిశ్రామిక నీటి బదిలీ మరియు సర్క్యులేషన్

సాధారణ-ప్రయోజన మోడ్‌లో, ప్రాసెస్-వాటర్ ట్రాన్స్‌ఫర్, కూలింగ్-వాటర్ సర్క్యులేషన్ మరియు వేరియబుల్-ఫ్రీక్వెన్సీ కంట్రోల్ అవసరమయ్యే ఇతర మోటారు-ఆధారిత సిస్టమ్‌లతో సహా అనుకూలమైన పారిశ్రామిక పంప్ అప్లికేషన్‌ల కోసం డ్రైవ్‌ను ఉపయోగించవచ్చు.

4. రిమోట్ లేదా సీజనల్ పంపింగ్ ఇన్‌స్టాలేషన్‌లు

పరిమిత లేదా వేరియబుల్ గ్రిడ్ లభ్యతతో ఇన్‌స్టాలేషన్‌ల కోసం, డ్రైవ్‌ను తగిన విధంగా రూపొందించిన బ్యాకప్ సరఫరాతో సోలార్ పంపింగ్ సిస్టమ్‌లో భాగంగా మూల్యాంకనం చేయవచ్చు. నిర్దిష్ట ఇన్‌స్టాలేషన్ కోసం బ్యాకప్ మూలం, మార్పు అమరిక మరియు ఆపరేటింగ్ క్రమం తప్పనిసరిగా నిర్ధారించబడాలి.

సంస్థాపన మరియు ఎంపిక పరిగణనలు

1. మోటార్ రేటింగ్‌ను ధృవీకరించండి

మోటారు నేమ్‌ప్లేట్, రేటెడ్ కరెంట్, వోల్టేజ్, పవర్ మరియు ఆపరేటింగ్ అవసరాలను తనిఖీ చేయండి. ప్రతి పంప్ మోటారుతో అనుకూలతను స్థాపించడానికి డ్రైవ్ యొక్క రేట్ పవర్ మాత్రమే సరిపోదు.

2. PV అర్రే వోల్టేజీని తనిఖీ చేయండి

మాడ్యూల్ స్పెసిఫికేషన్‌లను నిర్ధారించండి మరియు సైట్ యొక్క అత్యల్ప అంచనా ఉష్ణోగ్రత కింద స్ట్రింగ్ వోల్టేజ్‌ని లెక్కించండి. గరిష్టంగా లెక్కించబడిన Voc డ్రైవ్ యొక్క DC ఇన్‌పుట్ పరిమితిలోనే ఉందని మరియు సాధారణ ఆపరేషన్ MPPT పరిధికి అనుకూలంగా ఉందని నిర్ధారించుకోండి.

3. బ్యాకప్-పవర్ అవసరాలను నిర్ధారించండి

గ్రిడ్ లేదా జనరేటర్ ఆపరేషన్ అవసరమైతే, ఇన్‌స్టాలేషన్ కోసం పేర్కొన్న AC సోర్స్ వోల్టేజ్, ఫ్రీక్వెన్సీ, కెపాసిటీ, వైరింగ్ మరియు ఛేంజ్‌ఓవర్ కాంపోనెంట్‌లను ధృవీకరించండి. మోడల్ యొక్క వైరింగ్ రేఖాచిత్రాన్ని అనుసరించకుండా పవర్ సోర్స్‌లను కనెక్ట్ చేయవద్దు లేదా మార్చవద్దు.

4. మోటార్ కేబుల్ పొడవును సమీక్షించండి

50 మీ కంటే ఎక్కువ పొడవు ఉన్న మోటారు కేబుల్‌ల కోసం, అవుట్‌పుట్-రియాక్టర్ సిఫార్సులు మరియు అనుమతించబడిన కేబుల్ పొడవుల కోసం వర్తించే మాన్యువల్‌ని తనిఖీ చేయండి. కేబుల్ పొడవు, మోటార్ ఇన్సులేషన్ మరియు సంస్థాపన పరిస్థితులు అవుట్పుట్ కనెక్షన్ యొక్క అనుకూలతను ప్రభావితం చేస్తాయి.

5. ఎన్విరాన్మెంటల్ డిరేటింగ్ కోసం అనుమతించండి

పరిసర ఉష్ణోగ్రత, ఎత్తు, వెంటిలేషన్ మరియు ఎన్‌క్లోజర్ పరిస్థితుల కోసం ఖాతా. ఇన్‌స్టాలేషన్ నిర్దేశించిన ఆపరేటింగ్ షరతులను మించి ఉన్నప్పుడు డిరేటింగ్ అవసరాలు వర్తింపజేయాలి.

IP20 ఎన్‌క్లోజర్ నీటి ప్రవేశానికి వ్యతిరేకంగా రక్షణను అందించదు. దాని పేర్కొన్న రక్షణ రేటింగ్, ఉష్ణోగ్రత మరియు వెంటిలేషన్ అవసరాలకు తగిన వాతావరణం మరియు ఎన్‌క్లోజర్‌లో డ్రైవ్‌ను ఇన్‌స్టాల్ చేయండి.

తరచుగా అడిగే ప్రశ్నలు

1. 37 kW పంప్‌కు ఎన్ని ప్యానెల్లు అవసరం?

250 W వద్ద 18 మాడ్యూల్‌ల తొమ్మిది స్ట్రింగ్‌లు లేదా 300 W వద్ద 15 యొక్క తొమ్మిది స్ట్రింగ్‌లు, అంటే 162 లేదా 135 మాడ్యూల్స్. రోజువారీ నీటి పరిమాణం మరియు మొత్తం తలపై ప్రారంభ స్థానం మరియు పరిమాణంగా పరిగణించండి, ఎందుకంటే శ్రేణి అవుట్‌పుట్‌ని నిర్ణయిస్తుంది, మోటార్ రేటింగ్ కాదు.

2. ఇది జనరేటర్‌తో పాటు గ్రిడ్‌పై కూడా నడుస్తుందా?

అవును. R, S మరియు Tలలో ఏదైనా 380 V మూడు-దశల మూలం బ్యాకప్ సరఫరాగా పనిచేస్తుంది. మెయిన్స్ లేదా జనరేటర్ ఆపరేషన్‌ను ఫోర్స్ చేయడానికి P8-15ని 2కి సెట్ చేయండి లేదా ఆటోమేటిక్ స్విచింగ్ కోసం 0కి సెట్ చేయండి. ఏదైనా ఇన్వర్టర్ లాగా ఓవర్ వోల్టేజ్ లేదా అండర్ వోల్టేజ్‌లో డ్రైవ్ ట్రిప్పులు కాబట్టి ముందుగా జనరేటర్ వోల్టేజ్ స్థిరత్వాన్ని నిర్ధారించండి.

3. ఇన్‌స్టాలేషన్ క్లియరెన్స్‌లు మరియు పర్యావరణ పరిమితులు ఏమిటి?

ఇంటి లోపల, ప్రత్యక్ష సూర్యకాంతి నుండి, తినివేయు లేదా మండే వాయువు లేదు, వాహక ధూళి ఉండదు. పరిసర -10°C నుండి 50°C వరకు 40°C కంటే ఎక్కువగా ఉంటుంది, 95% RH కంటే తక్కువ తేమ, సంక్షేపణం లేకుండా 1000 m కంటే తక్కువ ఎత్తు, 5.9 m/s² కంటే తక్కువ వైబ్రేషన్. ఎన్‌క్లోజర్ IP20, కాబట్టి క్యాబినెట్ లేదా శుభ్రమైన పంప్ హౌస్ అవసరం.

4. దీనికి అవుట్‌పుట్ రియాక్టర్ అవసరమా?

పంప్ డ్రైవ్ నుండి 50 మీ కంటే ఎక్కువ ఉన్న చోట మాన్యువల్ సిఫార్సు చేస్తుంది, ఇది ఈ స్థాయిలో సాధారణం. ఇది పొడవైన కేబుల్స్‌పై ప్రతిబింబించే వోల్టేజ్ నుండి మోటారు ఇన్సులేషన్‌ను రక్షిస్తుంది మరియు ఉద్యోగంలో సంవత్సరాల్లో వైండింగ్ వైఫల్యం ప్రమాదాన్ని తగ్గిస్తుంది.

5. ఓవర్‌లోడ్ సామర్థ్యం అంటే ఏమిటి?

60 సెకన్లకు 150% రేటెడ్ కరెంట్, 12 సెకన్లకు 170% మరియు 1.5 సెకన్లకు 190%. 37 kW యూనిట్‌లో ఒక నిమిషానికి 112.5 A ఉంటుంది, ఇది పెద్ద సబ్‌మెర్సిబుల్ యొక్క ప్రారంభ ఇన్‌రష్‌కు మరియు తాత్కాలిక లోడ్ స్పైక్‌లకు సరిపోతుంది.

6. ఇది సాదా 37 kW ఇన్వర్టర్‌గా సరఫరా చేయబడుతుందా?

అవును. దీన్ని సాధారణ-ప్రయోజన మోడ్‌లో ఆర్డర్ చేయండి మరియు P8-00 షిప్‌ల ముందు తదనుగుణంగా సెట్ చేయబడుతుంది, ఇది మీకు SVC లేదా V/F నియంత్రణ, PID, మోడ్‌బస్ మరియు పూర్తి రక్షణ సెట్‌తో ప్రామాణిక ఇన్వర్టర్‌ను అందిస్తుంది. సోలార్ పంప్ మోడ్ మరొక ఎంపిక. ప్రాజెక్ట్‌కి ఏది అవసరమో మాకు చెప్పండి. సోలార్ పంప్ మోడ్‌లోని యూనిట్ P8-00తో 0 వద్ద సాధారణ ప్రయోజనానికి మార్చబడుతుంది, ఇది రిటర్న్ కాకుండా పరామితి మార్పు.

7. మీరు ఈ పరిమాణంలో ప్రాజెక్ట్‌కి ఎలా మద్దతు ఇస్తారు?

మాకు పంప్ రేటింగ్, టోటల్ హెడ్, డైలీ వాటర్ వాల్యూమ్ మరియు సైట్ లొకేషన్‌ను పంపండి మరియు మేము డ్రైవ్ మోడల్, అర్రే కాన్ఫిగరేషన్ మరియు DC ప్రొటెక్షన్ లిస్ట్‌తో ఒక ప్యాకేజీగా తిరిగి వస్తాము. ధర, లీడ్ టైమ్ మరియు OEM నిబంధనలు కలిసి కోట్ చేయబడ్డాయి కాబట్టి మీరు ఒక డాక్యుమెంట్‌లో మొత్తం విషయాన్ని మీ కస్టమర్‌కు తీసుకెళ్లవచ్చు.
