Csivei ఫ్యాక్టరీ యొక్క 0.75-2.2kW 3 దశ 380V సోలార్ పంప్ మరియు జనరల్ పర్పస్ ఇన్వర్టర్ VFD అధిక-వోల్టేజ్ DC ఇన్పుట్ పరిధిని కలిగి ఉంది. గరిష్ట DC ఇన్పుట్ 900 VDC, సిఫార్సు చేయబడిన ఓపెన్-సర్క్యూట్ వోల్టేజ్ పరిధి 550–750 VDC మరియు MPPT పరిధి 450–600 VDC. సర్దుబాటు చేయగల ప్రారంభ-వోల్టేజ్ పరిధి 300–900 VDC. ఈ విలువలు సిఫార్సు చేయబడిన శ్రేణి పట్టికలో చూపబడిన ప్యానెల్ స్ట్రింగ్‌ను ఎంచుకోవడానికి ఆధారాన్ని అందిస్తాయి.
సిరీస్ మూడు మోటార్ రేటింగ్‌లను కవర్ చేస్తుంది: 0.75 kW, 1.5 kW మరియు 2.2 kW. వాటి రేట్ అవుట్పుట్ ప్రవాహాలు వరుసగా 2.1 A, 3.8 A మరియు 5.1 A. ప్రతి మోడల్ మూడు-దశల 380 V AC సరఫరా కోసం రూపొందించబడింది మరియు సోలార్ పంప్ మోడ్‌లో సరిగ్గా కాన్ఫిగర్ చేయబడిన ఫోటోవోల్టాయిక్ శ్రేణితో కూడా పని చేయవచ్చు. సోలార్ పంపింగ్ కోసం డ్రైవ్ ఉపయోగించబడుతుందా లేదా సాధారణ-ప్రయోజన ఇన్వర్టర్‌గా ఉపయోగించబడుతుందా అనేది ఆపరేటింగ్ మోడ్ యొక్క ఎంపిక నిర్ణయిస్తుంది.
జాబితా చేయబడిన మాడ్యూల్ ఎంపికల కోసం, సిఫార్సు చేయబడిన శ్రేణి 250 W (37±1 V) వద్ద రేట్ చేయబడిన 18 మాడ్యూల్‌ల స్ట్రింగ్‌ను లేదా 300 W (45±1 V) వద్ద రేట్ చేయబడిన 15 మాడ్యూల్‌ల స్ట్రింగ్‌ను ఉపయోగిస్తుంది. అధిక PV స్ట్రింగ్ వోల్టేజ్ ఇచ్చిన శక్తి స్థాయికి తక్కువ DC కరెంట్ అని అర్ధం, ఇది ఎక్కువ రన్‌లలో కేబుల్ కరెంట్ మరియు వోల్టేజ్ డ్రాప్‌ని నిర్వహించడంలో సహాయపడవచ్చు. తుది స్ట్రింగ్ డిజైన్ తప్పనిసరిగా వాస్తవ మాడ్యూల్ ఎలక్ట్రికల్ డేటాను ఉపయోగించాలి మరియు శ్రేణి యొక్క గరిష్ట ఓపెన్-సర్క్యూట్ వోల్టేజ్‌ను డ్రైవ్ పరిమితిలో ఉంచాలి.

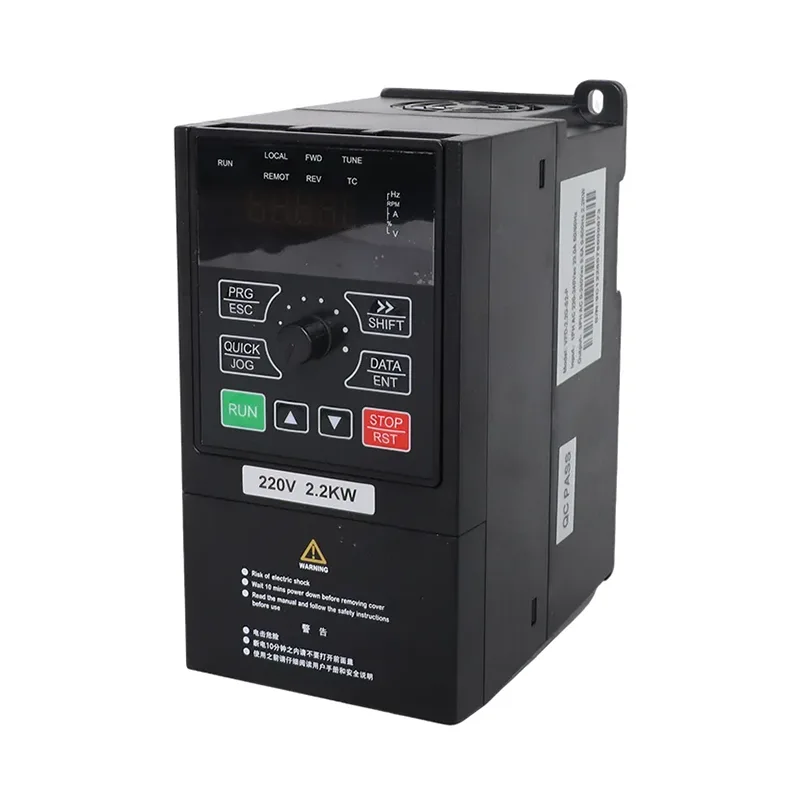

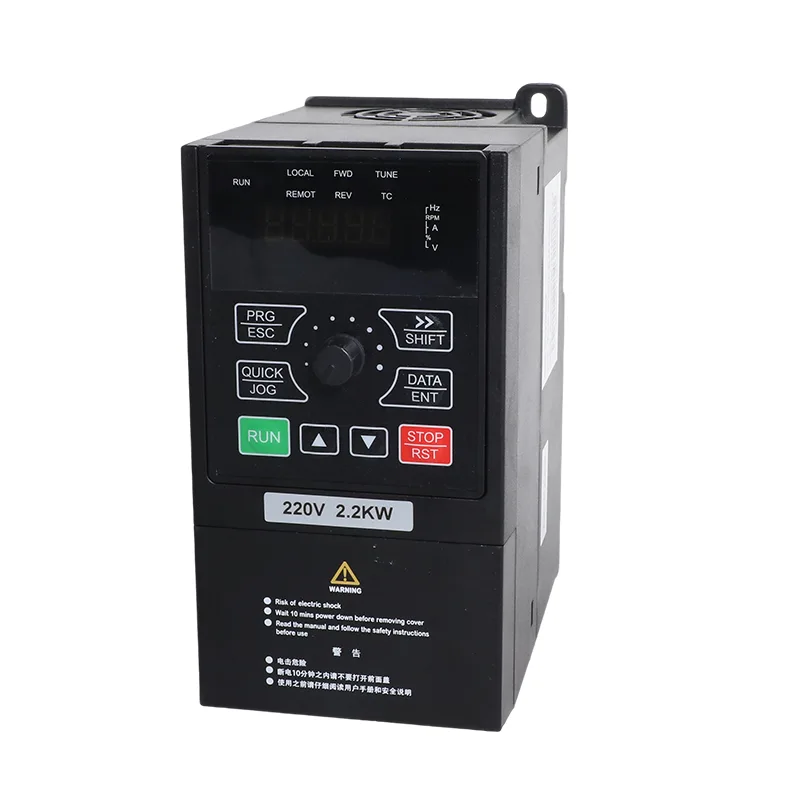

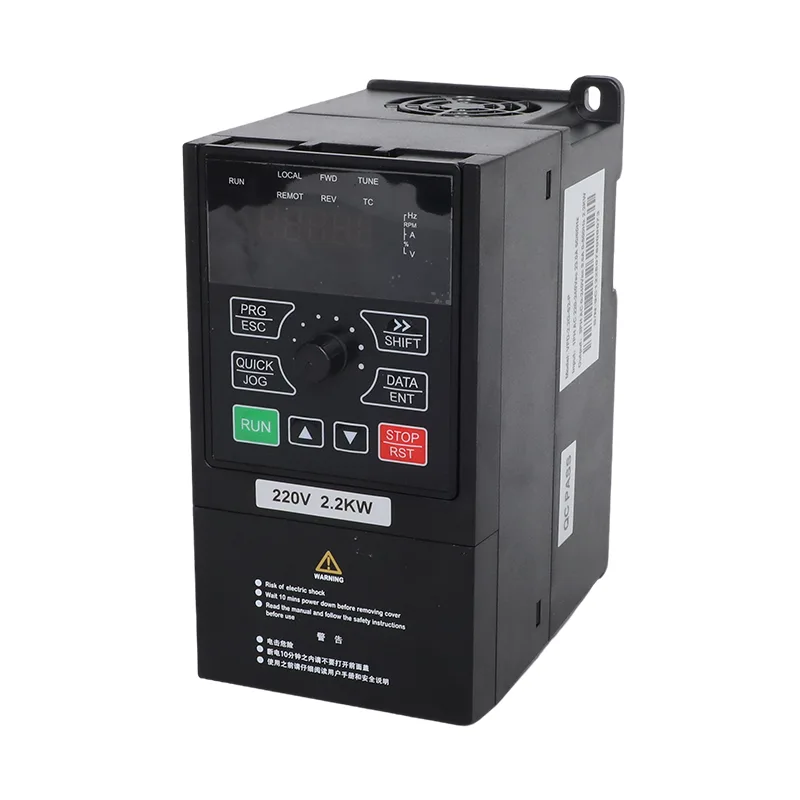

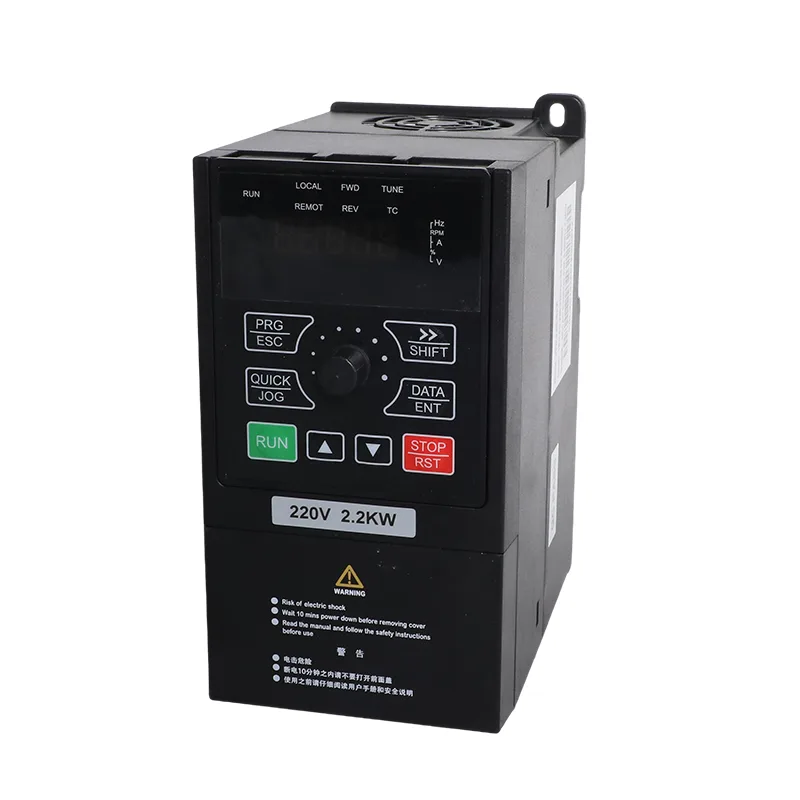

మూడు మోడల్‌లు 171 × 86 × 138 మిమీ మరియు సుమారు 1 కిలోల బరువుతో కూడిన కాంపాక్ట్ చట్రంని పంచుకుంటాయి. 67.3 × 157.5 mm యొక్క మౌంటు ఫుట్‌ప్రింట్ ఇన్వర్టర్‌ను చిన్న కంట్రోల్ క్యాబినెట్‌లు లేదా పరికరాల ఎన్‌క్లోజర్‌లలోకి అమర్చడంలో సహాయపడుతుంది. చిన్న పంపు లేదా యంత్రానికి వేరియబుల్-స్పీడ్ నియంత్రణ అవసరం అయితే ఇన్‌స్టాలేషన్ స్థలం పరిమితంగా ఉన్న చోట ఈ కాంపాక్ట్ ఫారమ్ ఉపయోగపడుతుంది.
P8-00ని 1కి సెట్ చేయడంతో, డ్రైవ్ సోలార్ పంప్ మోడ్‌లో పనిచేస్తుంది. MPPT ట్రాకింగ్ అందుబాటులో ఉన్న ఫోటోవోల్టాయిక్ శక్తికి ప్రతిస్పందనగా ఆపరేషన్‌ను సర్దుబాటు చేస్తుంది, అయితే బలహీన-కాంతి తర్కం మరియు పంప్-సంబంధిత రక్షణ విధులు మారుతున్న సౌర పరిస్థితులను నిర్వహించడంలో సహాయపడతాయి. సిస్టమ్‌ను పేర్కొనేటప్పుడు శ్రేణి స్ట్రింగ్ వోల్టేజ్, మోటార్ రేటింగ్ మరియు పంప్ అవసరాలు అన్నీ తప్పనిసరిగా తనిఖీ చేయబడాలి.
P8-00ని 0కి సెట్ చేయడంతో, సౌర శ్రేణి లేకుండా అనుకూలమైన మూడు-దశల మోటార్‌ల కోసం అదే హార్డ్‌వేర్‌ను ఉపయోగించవచ్చు. SVC లేదా V/F నియంత్రణ మోటార్-స్పీడ్ నియంత్రణకు మద్దతు ఇస్తుంది, అయితే అంతర్నిర్మిత PID మరియు RS485 మోడ్‌బస్ RTU తగిన ఒత్తిడి, ప్రవాహం లేదా ప్రక్రియ-నియంత్రణ అనువర్తనాల కోసం అందుబాటులో ఉన్నాయి. CSIVEI షిప్‌మెంట్‌కు ముందు అభ్యర్థించిన ఆపరేటింగ్ మోడ్‌ను కాన్ఫిగర్ చేయగలదు; తదుపరి మోడ్ మార్పు సంబంధిత పారామితుల ద్వారా చేయబడుతుంది మరియు ఉత్పత్తి మాన్యువల్‌ను అనుసరించాలి.
| అంశం | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| వర్తించే మోటార్ | 0.75 kW / 1 HP | 1.5 kW / 2 HP | 2.2 kW / 3 HP |
| నామమాత్రపు సామర్థ్యం | 1.5 kVA | 3 కె.వి.ఎ | 4 kVA |
| ఇన్పుట్ కరెంట్ | 3.4 ఎ | 5 ఎ | 5.8 ఎ |
| అవుట్పుట్ కరెంట్ | 2.1 ఎ | 3.8 ఎ | 5.1 ఎ |
| AC ఇన్పుట్ వోల్టేజ్ | AC 3 PH 380 V (-15%) నుండి 440 V (+10%) | ||
| గరిష్టంగా DC ఇన్పుట్ వోల్టేజ్ | 900 VDC | ||
| సిఫార్సు చేయబడిన Voc పరిధి | 550 నుండి 750 VDC | ||
| సిఫార్సు చేయబడిన MPPT పరిధి | 450 నుండి 600 VDC | ||
| వోల్టేజ్ పరిధిని ప్రారంభించండి | 300 నుండి 900 VDC, పారామీటర్ సర్దుబాటు | ||
| రేట్ చేయబడిన అవుట్పుట్ వోల్టేజ్ | 3 PH 380 V AC | ||
| శబ్ద స్థాయి | గరిష్టంగా 50 dBA. |
| మోడల్ | 37±1 V మాడ్యూల్స్, 250 W±5 Wp | 45±1 V మాడ్యూల్స్, 300 W±5 Wp | ||
| ప్రతి స్ట్రింగ్‌కు మాడ్యూల్స్ | తీగలు | ప్రతి స్ట్రింగ్‌కు మాడ్యూల్స్ | తీగలు | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| అంశం | స్పెసిఫికేషన్ |
| రేట్ చేయబడిన ఫ్రీక్వెన్సీ | 50/60 Hz |
| ఇన్పుట్ ఫ్రీక్వెన్సీ పరిధి | ±5% (47.5 నుండి 63 Hz) |
| అవుట్పుట్ వోల్టేజ్ | ఇన్పుట్ వోల్టేజీకి 0 |
| అవుట్పుట్ ఫ్రీక్వెన్సీ | 0.1 నుండి 500 Hz |
| గరిష్ట ఫ్రీక్వెన్సీ | 0 నుండి 500 Hz (SVC మరియు V/F నియంత్రణ) |
| క్యారియర్ ఫ్రీక్వెన్సీ | 0.8 kHz నుండి 8 kHz వరకు, లోడ్ చేయడానికి స్వయంచాలకంగా సర్దుబాటు చేయబడుతుంది (16 kHz వరకు మద్దతు ఉంది) |
| ఫ్రీక్వెన్సీ రిజల్యూషన్ | డిజిటల్ సెట్టింగ్ 0.01 Hz; అనలాగ్ సెట్టింగ్ గరిష్ట ఫ్రీక్వెన్సీలో 0.025% |
| నియంత్రణ మోడ్ | సెన్సార్‌లెస్ వెక్టర్ కంట్రోల్ (SVC); V/F నియంత్రణ |
| ప్రారంభ టార్క్ | 0.5 Hz / 150% (SVC) |
| వేగం పరిధి | 1:100 (SVC) |
| స్పీడ్ స్టెబిలిటీ ఖచ్చితత్వం | ±0.5% (SVC) |
| ఓవర్‌లోడ్ సామర్థ్యం | 60 సెకన్లకు 150% రేటెడ్ కరెంట్; 12 సెకన్లకు 170%; 1.5 సెకన్లకు 190% |
| టార్క్ బూస్ట్ | ఆటోమేటిక్ టార్క్ బూస్ట్; మాన్యువల్ బూస్ట్ 0.1% నుండి 30.0% |
| V/F వక్రత | లీనియర్, మల్టీ-పాయింట్ మరియు స్క్వేర్ కర్వ్ (1.2 / 1.4 / 1.6 / 1.8 / 2.0 పవర్) |
| V/F వేరు | పూర్తి వేరు, సగం వేరు |
| త్వరణం / క్షీణత | లీనియర్ లేదా S-కర్వ్, 0.0 నుండి 6500.0 సె |
| DC బ్రేకింగ్ | ఫ్రీక్వెన్సీ 0.00 Hz నుండి గరిష్ట ఫ్రీక్వెన్సీని ప్రారంభించండి; సమయం 0.0 నుండి 36.0 సె; ప్రస్తుత 0.0% నుండి 100.0% |
| JOG నియంత్రణ | JOG ఫ్రీక్వెన్సీ 0.00 Hz నుండి గరిష్ట ఫ్రీక్వెన్సీ (డిఫాల్ట్ 5 Hz); accel/decel 0.0 నుండి 6500.0 సె |
| అంతర్నిర్మిత PID | అవును, బాహ్య నియంత్రిక లేకుండా ఒత్తిడి, ప్రవాహం లేదా ఉష్ణోగ్రత క్లోజ్డ్ లూప్ కోసం |
| AVR | గ్రిడ్ వోల్టేజ్ హెచ్చుతగ్గులకు గురైనప్పుడు అవుట్పుట్ వోల్టేజ్ స్థిరంగా ఉంచబడుతుంది |

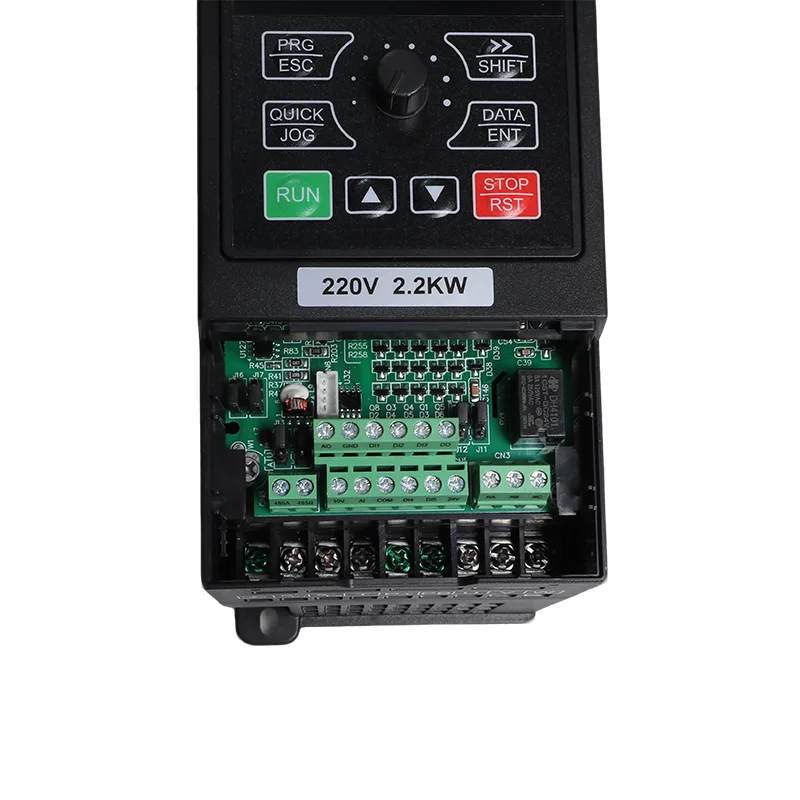

| ఇన్పుట్ టెర్మినల్స్ | 5 డిజిటల్ ఇన్‌పుట్‌లు, DI5 50 kHz వరకు హై-స్పీడ్ పల్స్‌కు మద్దతు ఇస్తుంది; 1 అనలాగ్ ఇన్పుట్ 0-10 V లేదా 0-20 mA; 1 కీప్యాడ్ పొటెన్షియోమీటర్ ఇన్పుట్ |
| అవుట్పుట్ టెర్మినల్స్ | 1 హై-స్పీడ్ పల్స్ అవుట్పుట్ 50 kHz వరకు; 1 రిలే అవుట్పుట్; 1 అనలాగ్ అవుట్పుట్ 0-20 mA లేదా 0-10 V |
| కమ్యూనికేషన్ | RS485, మోడ్‌బస్ RTU |
| రక్షణ | పవర్-ఆన్ వద్ద మోటార్ షార్ట్-సర్క్యూట్ గుర్తింపు, అవుట్పుట్ దశ నష్టం, ఓవర్-కరెంట్, ఓవర్-వోల్టేజ్, అండర్-వోల్టేజ్, ఓవర్-టెంపరేచర్, ఓవర్‌లోడ్, అండర్‌లోడ్, బలహీన కాంతి |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -10 ° C నుండి 50 ° C వరకు; 40°C కంటే 1°Cకి 1% తగ్గించండి |
| నిల్వ ఉష్ణోగ్రత | -20°C నుండి 60°C |
| తేమ | 95% RH కంటే తక్కువ, సంక్షేపణం లేదు |
| ఎత్తు | 1000 మీటర్ల దిగువన; 1000 నుండి 3000 మీ వరకు 100 మీ.కు 1% తగ్గించండి |
| కంపనం | 5.9 మీ/సె² (0.6 గ్రా) దిగువన |
| ఎన్ క్లోజర్ | IP20, గోడ మౌంట్ లేదా క్యాబినెట్, నిలువు సంస్థాపన |
| పంపిణీ వ్యవస్థ | TN, TT |
| EMC / భద్రత | IEC 61800-3 (C3); IEC 61800-5-1 |
ఈ శక్తి శ్రేణి చిన్న త్రీ-ఫేజ్ పంపులు మరియు మోటారు-ఆధారిత పరికరాల కోసం ఉద్దేశించబడింది, ఇక్కడ సర్దుబాటు వేగం, సౌర ఆపరేషన్ లేదా రెండూ ఉపయోగపడతాయి.
పంప్ సిస్టమ్‌ల కోసం, సర్దుబాటు చేయగల త్వరణం మరియు క్షీణత ప్రవాహం నిర్మించే మరియు పడిపోయే రేటును నిర్వహించడంలో సహాయపడుతుంది. సరైన రాంప్ సెట్టింగులు పంపు, పైప్‌వర్క్ మరియు హైడ్రాలిక్ పరిస్థితులపై ఆధారపడి ఉంటాయి; వాటిని మోటారు శక్తి నుండి మాత్రమే ఊహించకుండా కమీషన్ సమయంలో ఎంపిక చేయాలి.
సిఫార్సు చేయబడిన శ్రేణి కాన్ఫిగరేషన్‌లు 250 W వద్ద 18 మాడ్యూల్‌లను లేదా ఒక స్ట్రింగ్‌లో 300 W వద్ద 15 మాడ్యూల్‌లను ఉపయోగిస్తాయి. ఇన్వర్టర్ 900 VDC వరకు మద్దతు ఇస్తుంది, సిఫార్సు చేయబడిన Voc పరిధి 550–750 VDC మరియు MPPT పరిధి 450–600 VDC. స్ట్రింగ్‌ను నిర్ధారించే ముందు సైట్ ఉష్ణోగ్రత పరిస్థితులలో మాడ్యూల్ యొక్క అసలు ఓపెన్-సర్క్యూట్ వోల్టేజ్‌ని తనిఖీ చేయండి.
సోలార్ పంప్ మోడ్ కోసం P8-00ని 1కి లేదా సాధారణ-ప్రయోజన మోడ్ కోసం 0కి సెట్ చేయండి. అదే ప్లాట్‌ఫారమ్ MPPT-ఆధారిత సోలార్ పంపింగ్‌ను SVC/V/F మోటార్ కంట్రోల్, అంతర్నిర్మిత PID మరియు మోడ్‌బస్ RTUతో మిళితం చేస్తుంది, ఇది తగిన పంపు లేదా లైట్-మెషినరీ అప్లికేషన్‌లను అందించడానికి అనుమతిస్తుంది.
P8-10 నుండి P8-14 వరకు బలహీనమైన-కాంతి స్టాప్ మరియు రీస్టార్ట్ ప్రవర్తనను కాన్ఫిగర్ చేస్తుంది. అండర్‌లోడ్ రక్షణ మరియు నీటి-స్థాయి ఇన్‌పుట్‌లు సరిగ్గా వైర్ చేయబడినప్పుడు మరియు ఇన్‌స్టాలేషన్ కోసం కాన్ఫిగర్ చేసినప్పుడు పంప్ రక్షణకు కూడా మద్దతు ఇస్తాయి.
171 × 86 × 138 mm చట్రం సుమారు 1 kg బరువు ఉంటుంది. అంతర్నిర్మిత PID, ఐదు డిజిటల్ ఇన్‌పుట్‌లు, అనలాగ్ I/O మరియు RS485 మోడ్‌బస్ RTU మద్దతు ఉన్న క్లోజ్డ్-లూప్ అప్లికేషన్‌ల కోసం ప్రత్యేక PID కంట్రోలర్ అవసరం లేకుండా స్థానిక నియంత్రణ మరియు ఇంటిగ్రేషన్ ఎంపికలను అందిస్తాయి.
ఒకే స్ట్రింగ్‌లో 250 W (37 V రకం) యొక్క 18 మాడ్యూల్స్ లేదా 300 W (45 V రకం) యొక్క 15 మాడ్యూల్స్. రెండూ సిఫార్సు చేయబడిన 550 నుండి 750 VDC ఓపెన్-సర్క్యూట్ పరిధిలో శ్రేణిని ల్యాండ్ చేస్తాయి. గరిష్టంగా రేట్ చేయబడిన 900 VDCని మించవద్దు.
అవును, అది సాధారణ ఆఫ్-గ్రిడ్ సెటప్. శ్రేణిని DC టెర్మినల్‌లకు మరియు పంప్‌ను U, V మరియు Wలకు వైర్ చేయండి, సౌర సరఫరా కోసం P8-15 నుండి 1కి సెట్ చేయండి మరియు శ్రేణి తగినంత వోల్టేజ్‌ని అందించినప్పుడల్లా డ్రైవ్ నడుస్తుంది.
ఏదీ కాదు. నియంత్రణ అనేది సెన్సార్‌లెస్ వెక్టర్ లేదా V/F, రెండూ ఫీడ్‌బ్యాక్ లేకుండా. MPPT, డ్రై-రన్ ప్రొటెక్షన్, అండర్‌లోడ్ ప్రొటెక్షన్ మరియు స్థిరమైన ఒత్తిడి కోసం ఐచ్ఛిక PID ఇప్పటికే డ్రైవ్‌లో ఉన్నాయి.
P8-09 ఆపరేటింగ్ ఫ్రీక్వెన్సీ యొక్క తక్కువ పరిమితిని సెట్ చేస్తుంది, డిఫాల్ట్‌గా 10.00 Hz. P8-10లోని బలహీన-కాంతి థ్రెషోల్డ్‌తో కలిపి, నీటిని తరలించడానికి పంపును చాలా నెమ్మదిగా తిప్పకుండా డ్రైవ్‌ను ఆపివేస్తుంది.
మోడ్‌బస్ RTUతో RS485 కంటే ఎక్కువ, అవును. ఆపరేటింగ్ ఫ్రీక్వెన్సీ, బస్ వోల్టేజ్, అవుట్పుట్ కరెంట్, అవుట్పుట్ పవర్, DI మరియు DO స్థితి మరియు ప్రస్తుత సరఫరా మోడ్ అన్నీ U0 మానిటరింగ్ గ్రూప్ నుండి చదవగలిగేవి, U0-49 వద్ద సరఫరా మోడ్ గ్రిడ్ లేదా సోలార్‌ను చూపుతుంది.
అవును. ఈ పరిమాణంలో ఎక్కువ భాగం సాధారణ-ప్రయోజన మోడ్‌లో రవాణా చేయబడుతుంది, గ్రీన్‌హౌస్ ఫ్యాన్‌లు, వర్క్‌షాప్ పంపులు, కూలెంట్ సర్క్యులేషన్ మరియు చిన్న కంప్రెషర్‌లను 380 V సరఫరాపై సైట్‌లో ఎక్కడా శ్రేణి లేకుండా అందిస్తుంది. అదే హార్డ్‌వేర్, అదే పారామితులు, విభిన్న మోడ్. మీరు ఆర్డర్ చేసినప్పుడు మీకు ఏది కావాలో మాకు చెప్పండి. సోలార్ పంప్ మోడ్‌లో కొనుగోలు చేసిన యూనిట్ P8-00ని 0కి సెట్ చేయడం ద్వారా అంతటా మార్చబడుతుంది.
మోడల్ మిక్స్ మరియు పరిమాణాన్ని మాకు చెప్పండి మరియు మేము ధరతో వ్రాతపూర్వకంగా షిప్ తేదీని కోట్ చేస్తాము. ప్రామాణిక రేటింగ్‌లు మరియు OEM-బ్రాండెడ్ యూనిట్‌లు ఒకే షెడ్యూల్‌లో రవాణా చేయబడవు, ఎందుకంటే కేస్ ప్రింటింగ్ మరియు లేబుల్‌లు మీ కళాకృతికి తయారు చేయబడ్డాయి, కాబట్టి మీరు ఆర్డర్ చేసే ముందు దానిని నిర్ణయించడం విలువైనదే.
