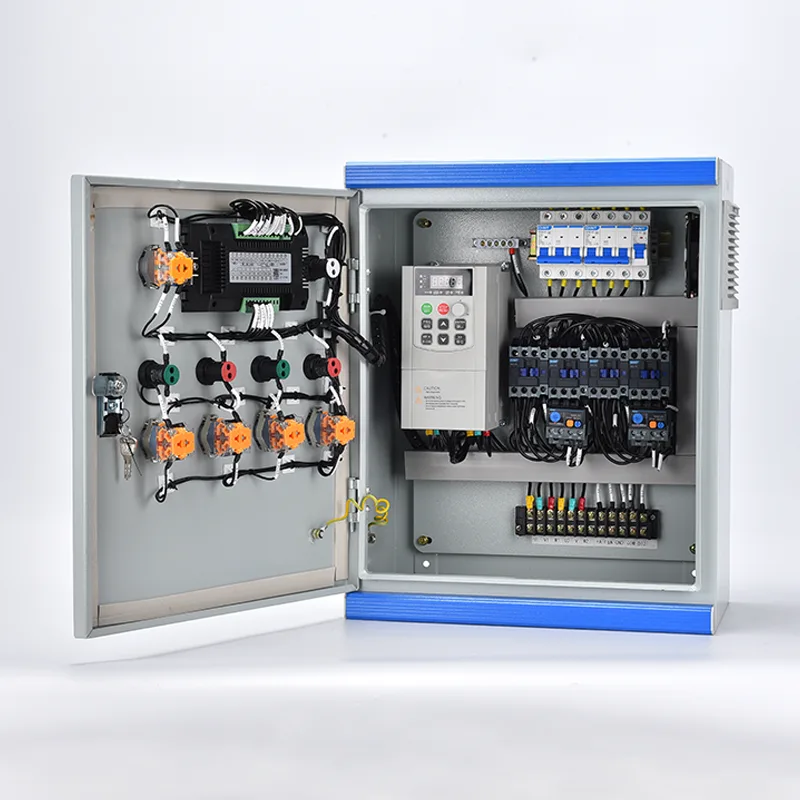

HVAC నియంత్రణ ప్యానెల్

ప్రతి HVAC కంట్రోల్ ప్యానెల్ అది నియంత్రించే మెకానికల్ సిస్టమ్ యొక్క నిర్దిష్ట అవసరాలకు అనుగుణంగా రూపొందించబడింది - ఒకే ప్యాక్ చేయబడిన ఎయిర్ హ్యాండ్లింగ్ యూనిట్, బహుళ పంపులు మరియు శీతలీకరణ టవర్‌లతో కూడిన చిల్లర్ ప్లాంట్ లేదా బిల్డింగ్-వైడ్ VAV జోన్ మేనేజ్‌మెంట్ సిస్టమ్. ప్యానెల్ హౌసింగ్ పూర్తి విద్యుత్ మౌలిక సదుపాయాలను కలిగి ఉంది: ఇన్‌కమింగ్ పవర్ ఐసోలేషన్, సర్క్యూట్ ప్రొటెక్షన్, మోటార్ స్టార్టర్స్ (డైరెక్ట్-ఆన్-లైన్, స్టార్-డెల్టా, సాఫ్ట్ స్టార్టర్స్ లేదా వేరియబుల్ ఫ్రీక్వెన్సీ డ్రైవ్‌లు), కంట్రోల్ రిలేలు, సేఫ్టీ ఇంటర్‌లాక్‌లు మరియు ప్రత్యేకమైన కంట్రోలర్ - సాధారణంగా ఒక PLC లేదా DDC - ఫీల్డ్ సెన్సార్ టెర్మినల్స్‌తో, ఉష్ణోగ్రత, పీడనం మరియు నాణ్యమైన గాలి ప్రవాహం. డోర్-మౌంటెడ్ HMI టచ్‌స్క్రీన్ లేదా కీప్యాడ్ డిస్‌ప్లే ఆపరేటర్‌లకు నిజ-సమయ సిస్టమ్ విజిబిలిటీ మరియు పారామీటర్ నియంత్రణను అందిస్తుంది. BACnet, Modbus, లేదా Ethernet/IP ద్వారా కనెక్టివిటీ బిల్డింగ్ మేనేజ్‌మెంట్ సిస్టమ్స్ (BMS)తో అతుకులు లేని ఏకీకరణను అనుమతిస్తుంది. IP42 నుండి IP65 వరకు ఎన్‌క్లోజర్ రేటింగ్‌లు ఇండోర్ మెకానికల్ రూమ్‌లు, రూఫ్‌టాప్ ప్లాంట్ ప్లాట్‌ఫారమ్‌లు మరియు బహిరంగ ప్రదేశాలకు సరిపోతాయి. సమగ్ర రక్షణ పథకాలు ప్రతి సర్క్యూట్‌లో షార్ట్ సర్క్యూట్, ఓవర్‌లోడ్, ఫేజ్ నష్టం, అండర్/ఓవర్‌వోల్టేజ్ మరియు ఎర్త్ లీకేజీని కవర్ చేస్తాయి, ఫైర్ అలారం షట్‌డౌన్, ఫ్రీజ్ ప్రొటెక్షన్ మరియు ఎయిర్‌ఫ్లో ప్రూఫ్ కోసం హార్డ్‌వైర్డ్ చేయబడిన నిర్బంధ భద్రతా ఇంటర్‌లాక్‌లతో. IEC 61439-1/2, IEC 60364 మరియు ప్రాంతీయ విద్యుత్ భద్రతా ప్రమాణాలతో పూర్తి సమ్మతి నిర్వహించబడుతుంది.

ఆదర్శ అప్లికేషన్లు

ఒకే ఎయిర్ హ్యాండ్లర్ నుండి క్యాంపస్-వైడ్ సెంట్రల్ ప్లాంట్ వరకు, HVAC కంట్రోల్ ప్యానెల్‌లు యాంత్రిక వ్యవస్థలను సురక్షితంగా, సమర్ధవంతంగా మరియు విస్తృత బిల్డింగ్ ఆటోమేషన్ నెట్‌వర్క్‌తో సమన్వయంతో అమలు చేసే కేంద్రీకృత విద్యుత్ మేధస్సును అందిస్తాయి.

వాణిజ్య కార్యాలయ భవనాలు & మిశ్రమ వినియోగ అభివృద్ధి

పెద్ద కార్యాలయ టవర్లు, షాపింగ్ మాల్స్ మరియు మిశ్రమ వినియోగ సముదాయాలు బహుళ ఎయిర్ హ్యాండ్లింగ్ యూనిట్లు, చిల్లర్లు, కూలింగ్ టవర్లు మరియు వెంటిలేషన్ జోన్‌లను నిర్వహిస్తాయి. HVAC నియంత్రణ ప్యానెల్‌లు ప్రతి మెకానికల్ ప్యాకేజీ యొక్క నియంత్రణ మరియు రక్షణను కేంద్రీకరిస్తాయి — సరఫరా మరియు రిటర్న్ ఫ్యాన్‌లు, కూలింగ్ కాయిల్స్, ఎకనామైజర్ డంపర్‌లు మరియు ఫిల్టర్ స్థితిని నిర్వహించే AHU ప్యానెల్ లేదా బహుళ కంప్రెసర్‌లు, ప్రైమరీ మరియు సెకండరీ పంపులు మరియు శీతలీకరణ టవర్ ఫ్యాన్‌లను క్రమబద్ధీకరించే చిల్లర్ ప్లాంట్ ప్యానెల్. BACnet/IP లేదా Modbus ద్వారా భవనం యొక్క BMSతో ఏకీకరణ అనేది కేంద్ర వర్క్‌స్టేషన్ నుండి అన్ని సిస్టమ్‌లను పర్యవేక్షించడానికి మరియు సర్దుబాటు చేయడానికి సౌకర్యాల నిర్వాహకులను అనుమతిస్తుంది.

పారిశ్రామిక & తయారీ సౌకర్యాలు

కర్మాగారాలు, ప్రాసెసింగ్ ప్లాంట్లు మరియు గిడ్డంగులకు తరచుగా కంఫర్ట్ ఎయిర్ కండిషనింగ్ నుండి ప్రత్యేక వెంటిలేషన్ మరియు ప్రాసెస్ కూలింగ్ అవసరం. ఈ పరిసరాలలోని కంట్రోల్ ప్యానెల్‌లు అధిక-పవర్ ఎగ్జాస్ట్ ఫ్యాన్‌లు, మేకప్ ఎయిర్ యూనిట్లు, డస్ట్ కలెక్షన్ సిస్టమ్‌లు మరియు ప్రాసెస్ చిల్లర్‌లను నిర్వహిస్తాయి. పారిశ్రామిక కమ్యూనికేషన్ ప్రోటోకాల్‌లతో కూడిన PLC-ఆధారిత నియంత్రణ సంక్లిష్ట ఇంటర్‌లాక్ లాజిక్‌కు మద్దతు ఇస్తుంది - ఉత్పత్తి లైన్ ఆపరేషన్‌తో వెంటిలేషన్‌ను సమన్వయం చేయడం లేదా ప్రాసెస్ ఓవెన్ ఎగ్జాస్ట్ వంటివి. మెరుగైన దుమ్ము మరియు తేమ రక్షణతో కూడిన హెవీ-డ్యూటీ ఎన్‌క్లోజర్‌లు సవాలు చేసే పరిసర పరిస్థితులను నిర్వహిస్తాయి.

డేటా కేంద్రాలు & మిషన్-క్లిష్టమైన సౌకర్యాలు

డేటా సెంటర్ కూలింగ్ అనేది 24/7 కీలకమైన పని. కంప్యూటర్ రూమ్ ఎయిర్ హ్యాండ్లర్లు (CRAH), కంప్యూటర్ రూమ్ ఎయిర్ కండిషనర్లు (CRAC), చల్లబడిన నీటి పంపులు మరియు కండెన్సర్ ఫ్యాన్‌లను నిర్వహించే HVAC కంట్రోల్ ప్యానెల్‌లు రిడెండెన్సీ మరియు విశ్వసనీయత కోసం రూపొందించబడ్డాయి. డ్యూయల్-పవర్ ఇన్‌పుట్, ఆటోమేటిక్ ట్రాన్స్‌ఫర్ స్విచ్ ఇంటిగ్రేషన్ మరియు ఫెయిల్-సేఫ్ అలారం అవుట్‌పుట్‌లు యుటిలిటీ డిస్ట్రబెన్స్‌ల ద్వారా శీతలీకరణ కొనసాగేలా చూస్తాయి. డేటా సెంటర్ ఇన్‌ఫ్రాస్ట్రక్చర్ మేనేజ్‌మెంట్ (DCIM) ప్లాట్‌ఫారమ్‌కు మోడ్‌బస్/BACnet కనెక్టివిటీతో అధిక-ఖచ్చితత్వ ఉష్ణోగ్రత మరియు తేమ నియంత్రణ, నిజ-సమయ పర్యావరణ పర్యవేక్షణను అందిస్తుంది.

హాస్పిటల్స్ & హెల్త్‌కేర్ సౌకర్యాలు

ఆపరేటింగ్ థియేటర్లు, ఐసోలేషన్ గదులు, శుభ్రమైన గదులు మరియు సాధారణ వార్డులు ప్రతి ఒక్కటి నిర్దిష్ట గాలి నాణ్యత, ఉష్ణోగ్రత, తేమ మరియు పీడన సంబంధాలను కోరుతాయి. ఆరోగ్య సంరక్షణ సెట్టింగ్‌లలోని HVAC నియంత్రణ ప్యానెల్‌లు ఈ ఖచ్చితమైన వాతావరణాలను నిర్వహిస్తాయి. క్లిష్టమైన అలారం విధులు - అధిక/తక్కువ ఉష్ణోగ్రత, తేమ విహారయాత్రలు, గాలి ప్రవాహ నష్టం మరియు వడపోత స్థితి - భవనం యొక్క నర్సు కాల్ లేదా కేంద్ర పర్యవేక్షణ వ్యవస్థకు హార్డ్‌వైర్డ్. ప్యానెల్‌లు నిర్వహణ సౌలభ్యం కోసం రూపొందించబడ్డాయి మరియు సిస్టమ్ షట్‌డౌన్ లేకుండా సేవను అనుమతించే ఐసోలేషన్ సౌకర్యాలను కలిగి ఉంటాయి.

హోటల్స్, రిసార్ట్స్ & హాస్పిటాలిటీ

అతిథి సౌఖ్యం ప్రధానం. HVAC కంట్రోల్ ప్యానెల్‌లు సెంట్రల్ చిల్లర్ ప్లాంట్లు, బాయిలర్ సిస్టమ్‌లు, పబ్లిక్ స్పేస్‌లను అందించే ఎయిర్ హ్యాండ్లర్లు మరియు అతిథి అంతస్తులలో ఫ్యాన్ కాయిల్ యూనిట్ జోన్ కంట్రోలర్‌లను నిర్వహిస్తాయి. ప్రీ-ప్రోగ్రామ్ చేసిన ఆక్యుపెన్సీ-ఆధారిత షెడ్యూల్‌లు తక్కువ ఆక్యుపెన్సీ వ్యవధిలో శక్తి వినియోగాన్ని తగ్గిస్తాయి, అయితే చెక్-ఇన్ సమయానికి అతిథి గదులు సౌకర్యవంతమైన సెట్‌పాయింట్‌లను చేరుకుంటాయని నిర్ధారిస్తుంది.

విద్యా క్యాంపస్‌లు & సంస్థాగత భవనాలు

బహుళ నిర్మాణాలలో విస్తరించి ఉన్న విశ్వవిద్యాలయ భవనాలు, పాఠశాలలు మరియు ప్రభుత్వ సౌకర్యాలు ప్రామాణిక HVAC నియంత్రణ ప్యానెల్ ప్లాట్‌ఫారమ్‌ల నుండి ప్రయోజనం పొందుతాయి. ప్రతి భవనం యొక్క మెకానికల్ గది AHUలు, పంపులు మరియు టెర్మినల్ యూనిట్ల కోసం ప్రత్యేక ప్యానెల్‌ల ద్వారా అందించబడుతుంది, అన్నీ క్యాంపస్-విస్తృత BMSకి నెట్‌వర్క్ చేయబడ్డాయి. ఈ విధానం నిర్వహణ శిక్షణ మరియు విడిభాగాల నిర్వహణను సులభతరం చేస్తుంది.

సాంకేతిక డీప్ డైవ్

HVAC కంట్రోల్ ప్యానెల్‌లు సమగ్ర విద్యుత్ పంపిణీ, మోటారు నియంత్రణ మరియు ఆటోమేషన్ అసెంబ్లీలుగా రూపొందించబడ్డాయి - ప్రతి ఒక్కటి యాంత్రిక పరికరాల షెడ్యూల్ మరియు ఆపరేషన్ క్రమాలకు సరిపోయేలా అనుకూల-రూపకల్పన చేయబడింది.

పవర్ డిస్ట్రిబ్యూషన్ మరియు సర్క్యూట్ ప్రొటెక్షన్

ఇన్‌కమింగ్ విభాగం లాక్ చేయగల మెయిన్ డిస్‌కనెక్ట్ స్విచ్ లేదా సర్క్యూట్ బ్రేకర్ ద్వారా మూడు-దశల శక్తిని (సాధారణంగా 400V/480V, 50/60Hz) అంగీకరిస్తుంది, షార్ట్-సర్క్యూట్ తట్టుకునే రేటింగ్‌తో సైట్ అందుబాటులో ఉన్న ఫాల్ట్ కరెంట్ కోసం లెక్కించబడుతుంది. దిగువ పంపిణీ పరికరాలు ఫంక్షన్ ద్వారా నిర్వహించబడుతుంది: అభిమానులు, పంపులు, కంప్రెషర్‌లు మరియు నియంత్రణ సర్క్యూట్‌ల కోసం ప్రత్యేక శాఖలు. IEC క్లాస్ 10/20/30 ట్రిప్ కర్వ్‌లను అందించే ఓవర్‌లోడ్ రిలేలతో (ఎలక్ట్రానిక్ లేదా థర్మల్) మోటారు ఫుల్-లోడ్ కరెంట్‌తో సరిపోలిన థర్మల్-మాగ్నెటిక్ సర్క్యూట్ బ్రేకర్లు లేదా ఫ్యూజ్డ్ డిస్‌కనెక్టర్‌ల ద్వారా మోటార్ సర్క్యూట్ రక్షణ అందించబడుతుంది. నియంత్రణ శక్తి - సాధారణంగా 24VAC, 24VDC, లేదా 230VAC - స్వతంత్రంగా ఫ్యూజ్ చేయబడిన సెకండరీ సర్క్యూట్‌లతో కూడిన అంకితమైన కంట్రోల్ ట్రాన్స్‌ఫార్మర్ నుండి తీసుకోబడింది, పవర్-సైడ్ ట్రాన్సియెంట్‌ల నుండి కంట్రోల్ ఎలక్ట్రానిక్‌లను వేరు చేస్తుంది.

మోటార్ నియంత్రణ మరియు ప్రారంభ పద్ధతులు

మోటారు పరిమాణం, ప్రారంభ టార్క్ అవసరాలు మరియు ఇన్‌రష్ కరెంట్ కోసం మెకానికల్ సిస్టమ్ యొక్క సహనంపై ఆధారపడి, ప్యానెల్ తగిన ప్రారంభ పద్ధతిని కలిగి ఉంటుంది:

●  డైరెక్ట్-ఆన్-లైన్ (DOL) : చిన్న ఫ్యాన్‌లు మరియు దాదాపు 7.5kW వరకు పంపుల కోసం

●  Star-delta : తగ్గిన ప్రారంభ కరెంట్ అవసరమయ్యే మధ్యస్థ-పవర్ మోటార్‌ల కోసం

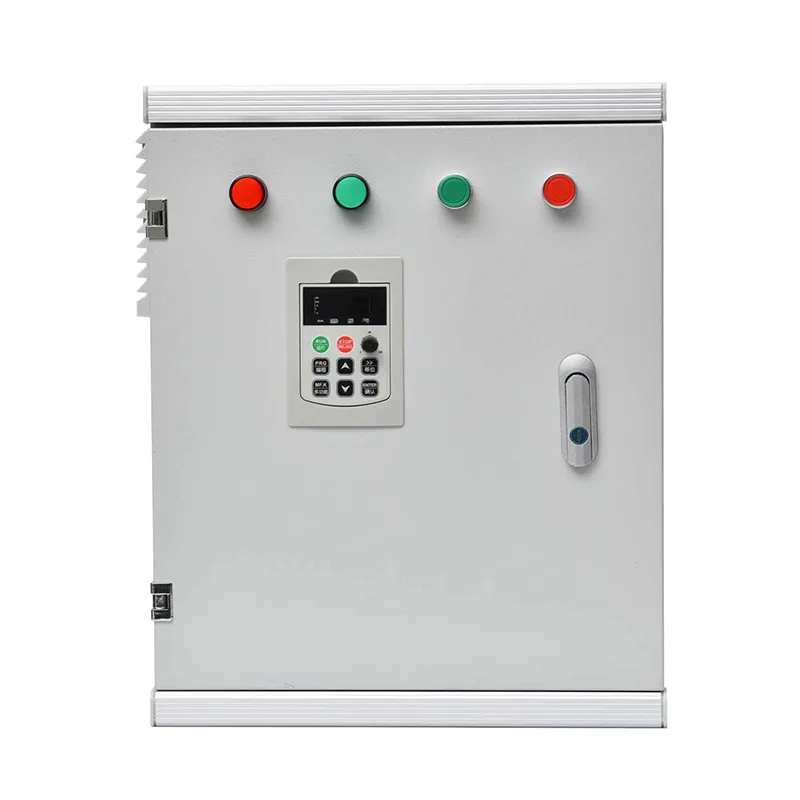

●  సాఫ్ట్ స్టార్టర్ : పంపులు మరియు ఫ్యాన్‌ల కోసం, స్మూత్ ర్యాంప్-అప్ నీటి సుత్తి లేదా బెల్ట్ జారడాన్ని తొలగిస్తుంది

●  వేరియబుల్ ఫ్రీక్వెన్సీ డ్రైవ్ (VFD): డిమాండ్ ఆధారంగా స్పీడ్ మాడ్యులేషన్ అవసరమయ్యే అప్లికేషన్‌ల కోసం — డక్ట్ స్టాటిక్ ప్రెజర్ ద్వారా నియంత్రించబడే AHU సరఫరా ఫ్యాన్‌లు లేదా లూప్ అంతటా అవకలన పీడనానికి ప్రతిస్పందించే సెకండరీ చల్లబడిన నీటి పంపులు వంటివి

VFDలు అంతర్నిర్మిత హార్మోనిక్ మిటిగేషన్ (DC లింక్ చోక్స్) మరియు అవుట్‌పుట్ dV/dt ఫిల్టర్‌లతో పేర్కొనబడ్డాయి, ఇక్కడ కేబుల్ పొడవు తయారీదారు పరిమితులను మించి ఉంటుంది. అన్ని డ్రైవ్‌లు స్పీడ్ రిఫరెన్స్ మరియు స్టేటస్ ఫీడ్‌బ్యాక్ కోసం ప్యానెల్ కంట్రోలర్‌తో సీరియల్ కమ్యూనికేషన్ కోసం కాన్ఫిగర్ చేయబడ్డాయి.

కంట్రోలర్ ప్లాట్‌ఫారమ్: PLC vs. DDC

అప్లికేషన్ యొక్క సంక్లిష్టత మరియు ఏకీకరణ అవసరాల ఆధారంగా కంట్రోల్ ఆర్కిటెక్చర్ ఎంపిక చేయబడింది:

●  DDC కంట్రోలర్‌లు స్థానిక BACnet MS/TP లేదా BACnet/IP ద్వారా BMSకి అనుసంధానించబడే వాణిజ్య HVAC అప్లికేషన్‌లకు విలక్షణమైనవి. ప్రీ-ప్రోగ్రామ్ చేసిన అప్లికేషన్ లైబ్రరీలు ప్రామాణిక AHU, చిల్లర్ మరియు బాయిలర్ సీక్వెన్స్‌లను కవర్ చేస్తాయి.

●  PLC-ఆధారిత నియంత్రణ పారిశ్రామిక వాతావరణాలు, సంక్లిష్టమైన బహుళ-కంప్రెసర్ సీక్వెన్సింగ్ లేదా ప్రాసెస్ మెషినరీ వంటి HVAC యేతర పరికరాలతో సిస్టమ్ తప్పనిసరిగా ఇంటర్‌ఫేస్ అయ్యే చోట పేర్కొనబడింది. PLC ప్లాట్‌ఫారమ్‌లు ప్రోఫినెట్, ఈథర్‌నెట్/IP లేదా మోడ్‌బస్ TCP కమ్యూనికేషన్‌తో నిచ్చెన లాజిక్, ఫంక్షన్ బ్లాక్ లేదా స్ట్రక్చర్డ్ టెక్స్ట్ ప్రోగ్రామింగ్‌కు మద్దతు ఇస్తాయి.

●  రెండు ప్లాట్‌ఫారమ్‌లు నిర్వచించిన ఆపరేషన్ క్రమాన్ని అమలు చేస్తాయి: సమయ షెడ్యూల్‌లు, ఉష్ణోగ్రత/పీడన PID లూప్‌లు, స్టార్ట్/స్టాప్ సీక్వెన్సింగ్, అలారం జనరేషన్ మరియు రన్‌టైమ్ లాగింగ్.

సెన్సార్ ఇంటర్‌ఫేస్ మరియు ఫీల్డ్ వైరింగ్

డెడికేటెడ్ టెర్మినల్ బ్లాక్‌లు టెంపరేచర్ సెన్సార్‌లు (NTC థర్మిస్టర్‌లు, RTD, 4-20mA), ప్రెజర్ ట్రాన్స్‌డ్యూసర్‌లు మరియు స్విచ్‌లు, తేమ సెన్సార్‌లు, డక్ట్-మౌంటెడ్ ఎయిర్‌ఫ్లో ప్రూవింగ్ స్విచ్‌లు, ఫిల్టర్ స్టేటస్ కోసం డిఫరెన్షియల్ ప్రెజర్ స్విచ్‌లు మరియు వాల్వ్/యాక్చుయేటర్ ఫీడ్‌బ్యాక్ సిగ్నల్‌ల నుండి ఫీల్డ్ వైరింగ్‌ను కలిగి ఉంటాయి. అన్ని అనలాగ్ ఇన్‌పుట్‌లు ఫిల్టర్ చేయబడతాయి మరియు ప్రేరేపిత ట్రాన్సియెంట్‌ల నుండి రక్షించబడతాయి. డిజిటల్ ఇన్‌పుట్‌లు ఆప్టోకప్లర్‌లు లేదా ఇంటర్‌పోజింగ్ రిలేల ద్వారా వ్యక్తిగతంగా వేరుచేయబడతాయి. కాన్ఫిగర్ చేయగల ఫాల్‌బ్యాక్ వ్యూహాలతో సెన్సార్ వైఫల్యం గుర్తించబడింది మరియు అప్రమత్తం చేయబడింది - ఉదాహరణకు, డక్ట్ ప్రెజర్ సెన్సార్ నష్టంపై స్థిర-వేగం ఫ్యాన్ ఆపరేషన్‌కు డిఫాల్ట్ అవుతుంది.

HMI మరియు ఆపరేటర్ ఇంటర్‌ఫేస్

డోర్-మౌంటెడ్ కలర్ HMI టచ్‌స్క్రీన్ (సాధారణంగా 7-అంగుళాల లేదా పెద్దది) లేదా వివిక్త LED సూచికలు మరియు పుష్‌బటన్‌లు స్థానిక ఆపరేటర్ ఇంటర్‌ఫేస్‌ను అందిస్తాయి. HMI రియల్ టైమ్ సిస్టమ్ స్టేటస్ గ్రాఫిక్స్ — ఉష్ణోగ్రత, తేమ, పీడనం, పరికరాల రన్‌టైమ్, శక్తి వినియోగ పోకడలు — యూజర్ కాన్ఫిగర్ చేయగల డాష్‌బోర్డ్‌లతో ప్రదర్శిస్తుంది. పారామీటర్ సర్దుబాట్లు బహుళ యాక్సెస్ స్థాయిలతో (ఆపరేటర్, సూపర్‌వైజర్, ఇంజనీర్) పాస్‌వర్డ్-రక్షించబడతాయి. అలారం ప్రకటనలో అక్నాలెడ్జ్‌మెంట్ ట్రాకింగ్‌తో టైమ్ స్టాంప్డ్ ఈవెంట్ లాగింగ్ ఉంటుంది. BMS-ఇంటిగ్రేటెడ్ ప్యానెల్‌ల కోసం, ప్రాథమిక రోజువారీ ఇంటర్‌ఫేస్‌కు బదులుగా HMI స్థానిక ఓవర్‌రైడ్ మరియు కమీషనింగ్ సాధనంగా ఉపయోగపడుతుంది.

సేఫ్టీ ఇంటర్‌లాక్స్ మరియు ప్రొటెక్షన్ లాజిక్

క్లిష్టమైన భద్రతా విధులు నియంత్రిక నుండి స్వతంత్రంగా హార్డ్‌వైర్డ్ లాజిక్‌లో అమలు చేయబడతాయి, ప్రాసెసర్ వైఫల్యం సంభవించినప్పుడు కూడా విఫలం-సురక్షిత ఆపరేషన్‌ను నిర్ధారిస్తుంది:

●  ఫైర్ అలారం ఇంటర్‌ఫేస్: ఫైర్ ప్యానెల్ నుండి వోల్ట్-ఫ్రీ కాంటాక్ట్ ఇన్‌పుట్ AHU షట్‌డౌన్ మరియు డంపర్ క్లోజర్‌ను బలవంతం చేస్తుంది

●  ఫ్రీజ్ ప్రొటెక్షన్: వాటర్ కాయిల్స్‌పై తక్కువ-ఉష్ణోగ్రత థర్మోస్టాట్ యూనిట్‌ను ట్రిప్ చేస్తుంది మరియు కాయిల్ పగిలిపోకుండా నిరోధించడానికి వాల్వ్‌ను తెరుస్తుంది

●  వాయు ప్రవాహాన్ని రుజువు చేయడం: వాయు ప్రవాహంలోని అవకలన పీడన స్విచ్ ధృవీకరించబడిన వాయుప్రసరణ లేకుండా ఎలక్ట్రిక్ లేదా గ్యాస్ హీటర్ ఎనర్జీని నిరోధిస్తుంది

●  అధిక పీడనం మరియు తక్కువ పీడన శీతలకరణి స్విచ్‌లు కంప్రెసర్‌లను రక్షిస్తాయి

●  స్థానిక కోడ్ ద్వారా అవసరమైన చోట భూకంప మరియు వైబ్రేషన్ స్విచ్‌లు

అన్ని భద్రతా ఇంటర్‌లాక్‌లు ప్రధాన నియంత్రణ రిలే లేదా సేఫ్టీ PLC యొక్క ట్రిప్ సర్క్యూట్‌లో వైర్ చేయబడి, తక్షణ మరియు షరతులు లేకుండా షట్‌డౌన్ చేయబడేలా నిర్ధారిస్తుంది.

ఎన్‌క్లోజర్ మరియు ఎన్విరాన్‌మెంటల్ నిర్మాణం

ప్యానెల్ ఎన్‌క్లోజర్ 1.5 మిమీ నుండి 2.0 మిమీ వరకు ఎలక్ట్రో-గాల్వనైజ్డ్ లేదా స్టెయిన్‌లెస్ స్టీల్ షీట్‌తో పౌడర్-కోటెడ్ ఫినిషింగ్‌తో రూపొందించబడింది. సాధారణ రేటింగ్‌లు:

●  క్లీన్, ఉష్ణోగ్రత-నియంత్రిత పరిసరాలతో ఇండోర్ మెకానికల్ గదుల కోసం IP42/IP43

●  పరికర గదులు, రూఫ్‌టాప్ ప్లాంట్ ఎన్‌క్లోజర్‌లు లేదా సెమీ ఎక్స్‌పోజ్డ్ లొకేషన్‌ల కోసం IP54/IP55

●  వర్షం, దుమ్ము మరియు ప్రత్యక్ష సూర్యకాంతికి గురయ్యే బహిరంగ ఇన్‌స్టాలేషన్‌ల కోసం IP65

యాక్టివ్ థర్మల్ మేనేజ్‌మెంట్ — థర్మోస్టాటిక్ ఫ్యాన్ నియంత్రణతో ఫిల్టర్ చేయబడిన ఫోర్స్‌డ్-ఎయిర్ వెంటిలేషన్ — VFD-దట్టమైన ప్యానెల్‌లు లేదా హై యాంబియంట్ ఇన్‌స్టాలేషన్ ఎన్విరాన్‌మెంట్‌ల కోసం చేర్చబడుతుంది. బహిరంగ క్యాబినెట్‌ల కోసం, సన్ షీల్డ్ పందిరి, యాంటీ-కండెన్సేషన్ హీటర్ మరియు తుప్పు-నిరోధక స్టెయిన్‌లెస్ స్టీల్ హార్డ్‌వేర్ పేర్కొనబడ్డాయి.

కమ్యూనికేషన్ మరియు BMS ఇంటిగ్రేషన్

కమ్యూనికేషన్ గేట్‌వేలు కంట్రోలర్ ప్రోటోకాల్‌ను సౌకర్యం యొక్క BMS వెన్నెముకకు అనువదిస్తాయి. స్థానిక BACnet (MS/TP లేదా IP), Modbus RTU/TCP, మరియు ఐచ్ఛిక LonWorks లేదా ఈథర్నెట్/IP అడాప్టర్లు అందుబాటులో ఉన్నాయి. అన్ని పర్యవేక్షించబడిన పాయింట్లు - ఉష్ణోగ్రతలు, ఒత్తిళ్లు, ఫ్లో రేట్లు, పరికరాల స్థితి, రన్ అవర్స్, ఎనర్జీ డేటా మరియు అలారం స్థితులు - BMSకి కనిపించేలా చేయబడతాయి. రిమోట్ సెట్‌పాయింట్ సర్దుబాటు మరియు షెడ్యూల్ మేనేజ్‌మెంట్ మొత్తం బిల్డింగ్ పోర్ట్‌ఫోలియో అంతటా కేంద్రీకృత శక్తి ఆప్టిమైజేషన్‌ను ఎనేబుల్ చేస్తుంది.

శక్తి సామర్థ్య లక్షణాలు

ఐచ్ఛిక ఇంటిగ్రేటెడ్ పవర్ మీటరింగ్ ప్యానెల్-స్థాయి లేదా వ్యక్తిగత లోడ్ వినియోగాన్ని కొలుస్తుంది. కంట్రోలర్ ఎకనామైజర్ ఫ్రీ కూలింగ్, డిమాండ్-నియంత్రిత వెంటిలేషన్ (CO₂-ఆధారిత), ఆప్టిమమ్ స్టార్ట్/స్టాప్ మరియు అవుట్‌డోర్ పరిస్థితుల ఆధారంగా చల్లబడిన నీటి ఉష్ణోగ్రత రీసెట్ వంటి ఎనర్జీ-ఆప్టిమైజేషన్ సీక్వెన్స్‌లను అమలు చేయగలదు - స్థిర-పారామీటర్ నియంత్రణతో పోలిస్తే వార్షిక HVAC శక్తి వినియోగాన్ని 15% నుండి 25% వరకు తగ్గిస్తుంది.

4.తరచుగా అడిగే ప్రశ్నలు

Q1: HVAC కంట్రోల్ ప్యానెల్ ఒక ప్రామాణిక ఉత్పత్తి లేదా ప్రతి ప్రాజెక్ట్ కోసం అనుకూల-రూపకల్పన చేయబడిందా?

ప్రతి ప్యానెల్ ప్రాజెక్ట్ యొక్క మెకానికల్ పరికరాల షెడ్యూల్, ఆపరేషన్ క్రమం మరియు ఎలక్ట్రికల్ లోడ్ జాబితాకు సరిపోయేలా అనుకూల-ఇంజనీరింగ్ చేయబడింది. మా అప్లికేషన్ ఇంజనీర్లు మీ P&ID, పరికరాల డేటాషీట్‌లు మరియు నియంత్రణ స్పెసిఫికేషన్ నుండి పని చేస్తారు. ప్రామాణిక అంతర్గత నిర్మాణాలు మరియు కాంపోనెంట్ లైబ్రరీలు సైట్-నిర్దిష్ట అవసరాలకు అనుగుణంగా స్థిరమైన నాణ్యతను నిర్ధారిస్తాయి.

Q2: మీరు ఏ కంట్రోలర్ ప్లాట్‌ఫారమ్‌ని ఉపయోగిస్తున్నారు — PLC లేదా DDC?

మేము రెండింటినీ అందిస్తున్నాము మరియు మీ ప్రాజెక్ట్ ఆధారంగా తగిన ప్లాట్‌ఫారమ్‌ను సిఫార్సు చేస్తాము. DDC కంట్రోలర్‌లు (BACnet-native) BMS ఇంటిగ్రేషన్‌తో వాణిజ్య నిర్మాణ అనువర్తనాలకు సరిపోతాయి. పారిశ్రామిక సౌకర్యాలు, సంక్లిష్ట శ్రేణులు లేదా HVAC యేతర పరికరాలతో ఏకీకరణ అవసరమయ్యే చోట PLCలు పేర్కొనబడ్డాయి. బహుళ-విక్రేత మద్దతు అందుబాటులో ఉంది — మేము ప్రముఖ బ్రాండ్‌లతో పని చేస్తాము మరియు ఓపెన్-ప్లాట్‌ఫారమ్ ప్రత్యామ్నాయాలను కూడా అందించగలము.

Q3: ప్యానెల్ ఏ HVAC పరికరాలను నియంత్రించగలదు?

మా ప్యానెల్‌లు అన్ని సాధారణ HVAC పరికరాల కోసం కాన్ఫిగర్ చేయబడ్డాయి: ఎయిర్ హ్యాండ్లింగ్ యూనిట్‌లు (స్థిరమైన వాల్యూమ్ మరియు VAV), ప్యాక్ చేయబడిన రూఫ్‌టాప్ యూనిట్లు, చిల్లర్ ప్లాంట్లు (గాలి-కూల్డ్ మరియు వాటర్-కూల్డ్), బాయిలర్ సిస్టమ్‌లు, శీతలీకరణ టవర్లు, పంపింగ్ సిస్టమ్‌లు (ప్రాధమిక, సెకండరీ మరియు తృతీయ), ఫ్యాన్ కాయిల్ యూనిట్లు, హీట్ ఎక్సాస్ట్‌ట్రాక్ట్ సిస్టంలు. మొత్తం మెకానికల్ గదిని నిర్వహించే బహుళ-పరికరాల ప్యానెల్‌లు ప్రామాణిక సమర్పణ.

Q4: ప్యానెల్ మా ప్రస్తుత బిల్డింగ్ మేనేజ్‌మెంట్ సిస్టమ్‌తో ఏకీకృతం చేయగలదా?

అవును. BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP మరియు LonWorksతో సహా కమ్యూనికేషన్ ప్రోటోకాల్‌లు అందుబాటులో ఉన్నాయి. మీ BMSతో అతుకులు లేని ప్లగ్-అండ్-ప్లే ఏకీకరణను నిర్ధారించడానికి మేము ఇంజనీరింగ్ దశలో నిర్దిష్ట ప్రోటోకాల్, బాడ్ రేట్ మరియు పాయింట్ జాబితాను నిర్ధారిస్తాము.

Q5: ప్యానెల్‌లు ఏ భద్రతా ప్రమాణాలు మరియు ధృవపత్రాలకు అనుగుణంగా ఉంటాయి?

తక్కువ-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ అసెంబ్లీల కోసం ప్యానెల్లు IEC 61439-1/2కి రూపొందించబడ్డాయి మరియు పరీక్షించబడ్డాయి. అన్ని భాగాలు CE మార్కింగ్‌ను కలిగి ఉంటాయి. అదనపు ప్రాంతీయ ధృవపత్రాలు (UL, UKCA, మొదలైనవి) అందుబాటులో ఉన్నాయి. సర్క్యూట్ వెరిఫికేషన్, ఇన్సులేషన్ రెసిస్టెన్స్ టెస్టింగ్, ఫంక్షనల్ సీక్వెన్స్ టెస్టింగ్ మరియు సేఫ్టీ ఇంటర్‌లాక్ ధ్రువీకరణతో సహా పూర్తి ఫ్యాక్టరీ అంగీకార పరీక్ష (FAT) డాక్యుమెంటేషన్ ప్రతి ప్యానెల్‌కు సరఫరా చేయబడుతుంది.

Q6: షిప్‌మెంట్‌కు ముందు ప్యానెల్ ఎలా పరీక్షించబడుతుంది?

ప్రతి ప్యానెల్ సమగ్రమైన ఫ్యాక్టరీ అంగీకార పరీక్షకు లోనవుతుంది: పాయింట్-టు-పాయింట్ వైరింగ్ వెరిఫికేషన్, ఇన్సులేషన్ రెసిస్టెన్స్ టెస్టింగ్ (పవర్ మరియు కంట్రోల్ సర్క్యూట్‌లు), అన్ని మోటార్ స్టార్టర్‌లు మరియు డ్రైవ్‌ల పూర్తి ఫంక్షనల్ టెస్టింగ్, కంట్రోలర్ I/O లూప్ చెకింగ్, సిమ్యులేటెడ్ సీక్వెన్స్-ఆఫ్-ఆపరేషన్ టెస్టింగ్, ఆమోదించబడిన కంట్రోల్ నేరేటివ్, HMI మరియు కమ్యూనికేషన్ ఇంటర్‌ఫేస్. ప్యానెల్‌తో పాటు వివరణాత్మక FAT నివేదిక అందించబడింది.

Q7: సంస్థాపన తర్వాత ఏ నిర్వహణ అవసరం?

సిఫార్సు చేయబడిన వార్షిక నిర్వహణలో ఇవి ఉంటాయి: వదులుగా ఉండే ముగింపులను గుర్తించడానికి పవర్ కనెక్షన్‌ల థర్మల్ ఇమేజింగ్, భద్రతా ఇంటర్‌లాక్‌లు మరియు ఎమర్జెన్సీ స్టాప్‌ల ఫంక్షనల్ చెక్, సెన్సార్ క్రమాంకనం యొక్క ధృవీకరణ, కూలింగ్ ఫ్యాన్‌లు మరియు ఫిల్టర్ పరిస్థితిని తనిఖీ చేయడం మరియు ఎన్‌క్లోజర్ ఇంటర్నల్‌లను సాధారణ శుభ్రపరచడం. అన్ని భాగాలు ముందు తలుపుల ద్వారా అందుబాటులో ఉంటాయి; ఫ్యూజులు మరియు కాంటాక్టర్ కాయిల్స్ వంటి క్లిష్టమైన విడిభాగాలు సరఫరా చేయబడిన నిర్వహణ మాన్యువల్‌లో గుర్తించబడతాయి.

Q8: మీరు ఫీల్డ్ కమీషన్‌కు మద్దతు ఇవ్వగలరా?

వీడియో కాల్ ద్వారా రిమోట్ కమీషనింగ్ సపోర్ట్ ప్రతి ప్యానెల్‌తో ఉంటుంది. ప్రాజెక్ట్ స్థానం మరియు పరిధిని బట్టి ఆన్-సైట్ కమీషన్ మరియు BMS ఇంటిగ్రేషన్ సేవలను ఏర్పాటు చేయవచ్చు.

కొత్త అంతర్జాతీయ విమానాశ్రయ టెర్మినల్ — HVAC కంట్రోల్ ప్యానెల్ విస్తరణ

నేపథ్యం

మిడిల్ ఈస్ట్‌లోని ఒక ప్రధాన అంతర్జాతీయ విమానాశ్రయం పెరుగుతున్న సామర్థ్య డిమాండ్‌లకు అనుగుణంగా కొత్త ప్యాసింజర్ టెర్మినల్‌ను నిర్మించింది. 700,000 చదరపు మీటర్ల విస్తీర్ణంలో ఉన్న టెర్మినల్‌కు 50°Cకి చేరుకునే విపరీతమైన బహిరంగ ఉష్ణోగ్రతలలో డిపార్చర్ హాల్స్, అరైవల్ కాన్‌కోర్స్, రిటైల్ జోన్‌లు, లాంజ్‌లు మరియు బ్యాగేజ్ హ్యాండ్లింగ్ ప్రాంతాలలో ప్రయాణీకుల సౌకర్యాన్ని కొనసాగించడానికి సమగ్ర HVAC మౌలిక సదుపాయాలు అవసరం.

ఛాలెంజ్

మెకానికల్ డిజైన్ 12 వాటర్-కూల్డ్ సెంట్రిఫ్యూగల్ చిల్లర్‌లతో కూడిన సెంట్రల్ చిల్లర్ ప్లాంట్‌ను, 15kW నుండి 160kW వరకు 48 ఎయిర్ హ్యాండ్లింగ్ యూనిట్‌లు, అనేక చల్లబడిన నీటి పంపు సెట్‌లు (ప్రాధమిక మరియు ద్వితీయ), శీతలీకరణ టవర్ ఫ్యాన్‌లు, ఎనర్జీ రికవరీ వెంటిలేటర్లు మరియు హ్యాండ్‌వెంట్ బ్యాగ్‌ల కోసం ప్రత్యేకించబడింది. అన్ని పరికరాలు బహుళ మెకానికల్ అంతస్తులు మరియు రూఫ్‌టాప్ ప్లాంట్ ఎన్‌క్లోజర్‌లలో పంపిణీ చేయబడ్డాయి.

ప్రాజెక్ట్ యొక్క ఎలక్ట్రికల్ కాంట్రాక్టర్ కష్టమైన నిర్మాణ షెడ్యూల్‌ను ఎదుర్కొన్నాడు. ప్రతి పరికరానికి సంబంధించిన వ్యక్తిగత నియంత్రణ ప్యానెల్‌లను సైట్-ఫ్యాబ్రికేట్ చేయడానికి సైట్‌లో పెద్ద సంఖ్యలో ఎలక్ట్రీషియన్‌లు ఎక్కువ కాలం పాటు అవసరం, నాణ్యత వైవిధ్యాన్ని పరిచయం చేస్తారు మరియు ఎలక్ట్రికల్ మరియు కంట్రోల్స్ సబ్‌కాంట్రాక్టర్ల మధ్య రిస్క్ కోఆర్డినేషన్ లోపాలు. కేంద్రీకృత శక్తి నిర్వహణ మరియు అంచనా నిర్వహణ కోసం సౌకర్యం యొక్క ఎంటర్‌ప్రైజ్ BMSతో విమానాశ్రయ ఆపరేటర్ పూర్తి BACnet ఏకీకరణను కూడా తప్పనిసరి చేశారు.

ఎందుకు ఫ్యాక్టరీ-ఇంజనీరింగ్ HVAC నియంత్రణ ప్యానెల్లు?

ప్రాజెక్ట్ బృందం అన్ని HVAC నియంత్రణ ప్యానెల్‌లను ఫ్యాక్టరీ-ఇంజనీరింగ్, ముందే పరీక్షించిన అసెంబ్లీలుగా కొనుగోలు చేయడానికి ఎన్నుకుంది. ప్రయోజనాలు నిర్ణయాత్మకమైనవి:

●  ప్రతి ప్యానెల్ మెకానికల్ పరికరాల షెడ్యూల్ మరియు నియంత్రణల కన్సల్టెంట్ యొక్క ఆపరేషన్ క్రమం నుండి రూపొందించబడింది, ప్రతి ప్యానెల్ మరియు దాని కేటాయించిన పరికరాల మధ్య ఒకదానికొకటి సరిపోలని నిర్ధారిస్తుంది.

●  అన్ని అంతర్గత విద్యుత్ పంపిణీ, మోటారు రక్షణ, VFDలు, నియంత్రణ వైరింగ్, PLC/DDC లాజిక్ మరియు HMI కాన్ఫిగరేషన్ పూర్తిగా అసెంబుల్ చేసి, షిప్‌మెంట్‌కు ముందు ఫ్యాక్టరీలో పరీక్షించబడ్డాయి - ప్యానెల్‌ను మౌంట్ చేయడానికి ఆన్-సైట్ సమయాన్ని కుదించడం, ఇన్‌కమింగ్ పవర్ కనెక్ట్ చేయడం మరియు ఫీల్డ్ సెన్సార్ కేబుల్‌లను ముగించడం.

●  BACnet కమ్యూనికేషన్ గేట్‌వే ముందే కాన్ఫిగర్ చేయబడింది మరియు ప్యానెల్‌లు రాకముందే BMS ఇంటిగ్రేటర్‌కు పూర్తి పాయింట్ల జాబితా అందించబడింది, ఇది సుదీర్ఘమైన ఫీల్డ్ ప్రోటోకాల్ డీబగ్గింగ్‌ను తొలగిస్తుంది.

●  భద్రతా ఇంటర్‌లాక్‌లు — ఫైర్ అలారం షట్‌డౌన్, చల్లబడిన నీటి కాయిల్స్‌కు ఫ్రీజ్ ప్రొటెక్షన్, ఎలక్ట్రిక్ హీటర్‌ల కోసం ఎయిర్‌ఫ్లో-ప్రూవింగ్ ఇంటర్‌లాక్ — డాక్యుమెంట్ చేయబడిన వెరిఫికేషన్‌తో ఫ్యాక్టరీలో హార్డ్‌వైర్డ్ చేయబడ్డాయి, కఠినమైన విమానాశ్రయ అధికార భద్రతా అవసరాలు సంతృప్తి చెందాయి.

●  మొత్తం 48 AHUలలో స్థిరమైన ప్యానెల్ డిజైన్‌ను సరళీకృతం చేసిన ఆపరేటర్ శిక్షణ మరియు విమానాశ్రయ నిర్వహణ బృందం కోసం విడిభాగాల నిల్వ.

విస్తరణ

చిల్లర్లు, పంపులు, AHUలు మరియు శక్తి పునరుద్ధరణ వ్యవస్థలను కవర్ చేసే ఎనభై-ఆరు HVAC కంట్రోల్ ప్యానెల్‌లు తయారు చేయబడ్డాయి మరియు పంపిణీ చేయబడ్డాయి. ప్యానెల్ పరిమాణాలు చిన్న వెంటిలేషన్ యూనిట్‌ల కోసం కాంపాక్ట్ వాల్-మౌంట్ ఎన్‌క్లోజర్‌ల నుండి ఇంటిగ్రేటెడ్ VFDలతో 160kW AHUల కోసం బహుళ-విభాగ ఫ్లోర్-స్టాండింగ్ క్యాబినెట్‌ల వరకు ఉంటాయి. స్థానిక ఆపరేటర్ యాక్సెస్ కోసం అన్ని ప్యానెల్‌లు BACnet/IP కమ్యూనికేషన్ గేట్‌వేలు మరియు డోర్-మౌంటెడ్ HMI టచ్‌స్క్రీన్‌లను పొందుపరిచాయి. ప్యానెల్‌లు ముందుగా ప్రోగ్రామ్ చేయబడినవి మరియు FAT-పరీక్షించబడినవి, ప్రతి ప్యానెల్ యొక్క డాక్యుమెంటేషన్ ప్యాక్‌తో సహా నిర్మిత వైరింగ్ రేఖాచిత్రాలు, కంట్రోలర్ లాజిక్ ప్రింట్‌అవుట్‌లు మరియు FAT సర్టిఫికేట్‌లు ఉన్నాయి.

ఫలితాలు

●  సాంప్రదాయ సైట్ రూపొందించిన ప్యానెల్‌ల ఆధారంగా బడ్జెట్ అంచనాలతో పోలిస్తే ఆన్-సైట్ కమీషన్ సమయం సుమారు 50% తగ్గింది, దీనితో టెర్మినల్ ప్రారంభ గడువును చేరుకోవడంలో సహాయపడుతుంది.

●  ఫ్యాక్టరీ FAT ప్రోగ్రామ్ ప్రీ-టెస్టింగ్ సమయంలో 12 సీక్వెన్స్ లాజిక్ వైరుధ్యాలను గుర్తించి, సరిదిద్దింది — ఖరీదైన ఆన్-సైట్ ట్రబుల్షూటింగ్ సమయంలో తలెత్తే సమస్యలు.

●  ఎయిర్‌పోర్ట్ BMSతో పూర్తి BACnet ఏకీకరణను ప్యానెల్ శక్తివంతం చేసిన మూడు వారాల్లోనే సాధించబడింది, మొత్తం 86 ప్యానెల్‌లు కార్యాచరణ డేటాను నివేదిస్తాయి మరియు పర్యవేక్షక ఆదేశాలను ఆమోదించాయి.

●  ఆపరేషన్ ప్రారంభించిన మొదటి సంవత్సరంలో, BMS-రికార్డ్ చేసిన డేటా శీతల నీటి ఉష్ణోగ్రత రీసెట్ షెడ్యూల్‌లను ఆప్టిమైజ్ చేయడానికి సౌకర్యాల బృందాన్ని ఎనేబుల్ చేసింది, అసలు డిజైన్ బేస్‌లైన్‌తో పోలిస్తే చిల్లర్ ప్లాంట్ శక్తి వినియోగంలో 12% తగ్గింపును సాధించింది.

●  విమానాశ్రయం యొక్క మెయింటెనెన్స్ కాంట్రాక్టర్ కనీస దిద్దుబాటు పనిని నివేదించారు, సమర్ధవంతమైన బృందం పరిచయం కోసం ప్రామాణిక ప్యానెల్ డిజైన్ మరియు సమగ్ర డాక్యుమెంటేషన్‌ను క్రెడిట్ చేసారు.
