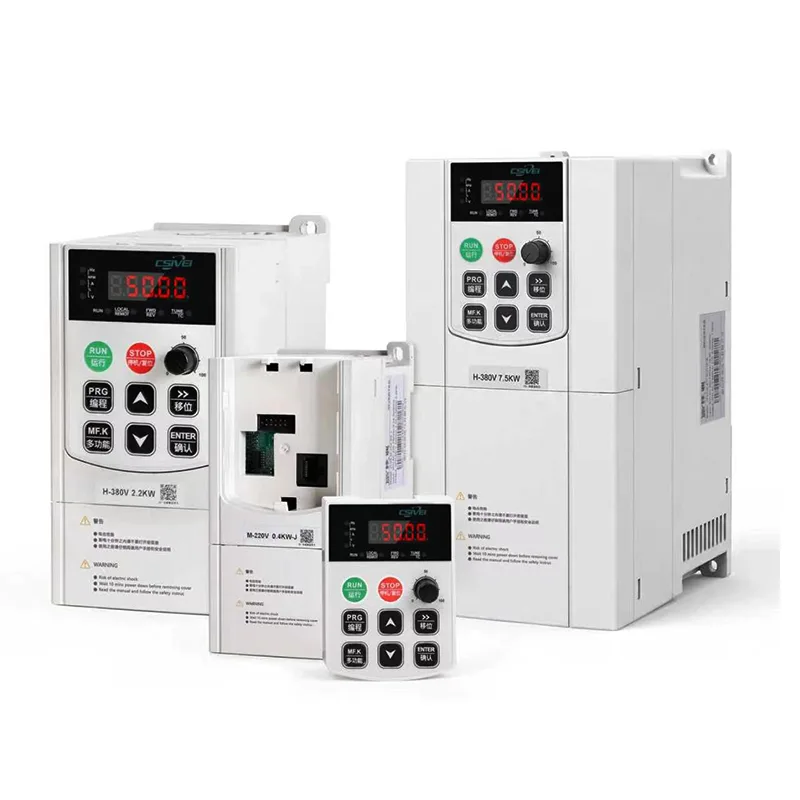

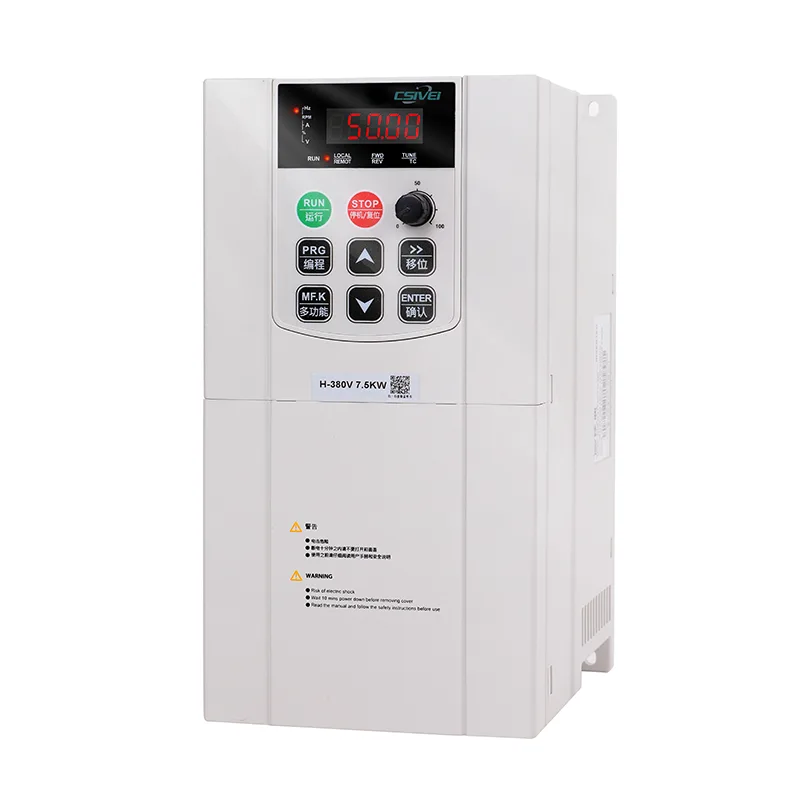

4kw వాటర్ పంప్ ఇన్వర్టర్ సోలార్ VFD

CSIVEI 4kw వాటర్ పంప్ ఇన్వర్టర్ సోలార్ VFD అనేది పెద్ద సోలార్ వాటర్ పంపింగ్ ప్రాజెక్ట్‌లకు అధిక-పనితీరు గల పరిష్కారం. డీప్-వెల్ సబ్‌మెర్సిబుల్ పంపులు మరియు బూస్టర్ స్టేషన్‌ల కోసం రూపొందించబడింది, ఇది సెన్సార్‌లెస్ వెక్టర్ నియంత్రణతో అధిక ప్రారంభ టార్క్‌ను అందిస్తుంది. డ్రైవ్ స్వయంచాలకంగా సోలార్ ప్యానెల్ వోల్టేజ్ ఆధారంగా అవుట్‌పుట్ ఫ్రీక్వెన్సీని సర్దుబాటు చేస్తుంది, రోజంతా గరిష్ట నీటి ప్రవాహాన్ని నిర్ధారిస్తుంది. స్థిరమైన ఒత్తిడి, డ్రై-రన్ ప్రొటెక్షన్ మరియు ఫాల్ట్ లాగ్ స్టోరేజ్ కోసం అంతర్నిర్మిత PID. ఐచ్ఛిక IP40 ఫిల్టర్‌తో కూడిన IP20 ఎన్‌క్లోజర్ కంట్రోల్ రూమ్‌లకు అనుకూలంగా ఉంటుంది. GPRS/4G మాడ్యూల్స్ ద్వారా రిమోట్ పర్యవేక్షణకు మద్దతు ఇస్తుంది. CSIVEI కమ్యూనిటీ నీటి సరఫరా మరియు పెద్ద ఎత్తున వ్యవసాయం కోసం నమ్మకమైన, ఆఫ్-గ్రిడ్ పంపింగ్‌ను అందిస్తుంది.

కోర్ పారామితులు మరియు లక్షణాలు

సాధారణ అప్లికేషన్లు

పర్యావరణ పునరుద్ధరణ ప్రాజెక్టుల కోసం, ఈ 4kw వాటర్ పంప్ ఇన్వర్టర్ సోలార్ VFD అటవీ పెంపకం, గడ్డి భూముల పునరుద్ధరణ మరియు ఎడారి ఆకుపచ్చ బెల్ట్‌ల కోసం స్థిరమైన నీటి వనరులను అందిస్తుంది. ఇది భూగర్భ జలాలను ఎత్తివేస్తుంది లేదా శుష్క ప్రాంతాలలో చెట్ల మొలకలు, పొదలు మరియు స్థానిక వృక్షాలకు సాగునీరు అందించడానికి ఉపరితల నీటిని సేకరిస్తుంది. సిస్టమ్ టైమర్ లేదా మట్టి తేమ సెన్సార్‌లతో పూర్తిగా ఆటోమేట్ చేయబడుతుంది, అవసరమైనప్పుడు మాత్రమే నీటిని పంపిణీ చేస్తుంది. దీని విస్తృత ఇన్‌పుట్ వోల్టేజ్ పరిధి వివిధ కాన్ఫిగరేషన్‌ల సౌర శ్రేణులను అంగీకరిస్తుంది, స్కేల్ చేయడం సులభం చేస్తుంది. యాంటీ-డెసర్టిఫికేషన్ బెల్ట్‌లు, రోడ్డు పక్కన చెట్ల పెంపకం, గనుల పునరుద్ధరణ మరియు చిత్తడి నేలల పునరుద్ధరణలో అమలు చేయబడిన ఈ డ్రైవ్ చాలా మారుమూల ప్రాంతాలలో కూడా ఇంధన లాజిస్టిక్స్ లేకుండా అధిక సమయ సమయాన్ని నిర్ధారిస్తుంది.

వెక్టర్ కంట్రోల్ & పంప్-నిర్దిష్ట అల్గారిథమ్‌లు

CSIVEI ఫ్యాక్టరీ యొక్క నాణ్యమైన 4kw వాటర్ పంప్ ఇన్వర్టర్ సోలార్ VFD సెంట్రిఫ్యూగల్ మరియు సబ్‌మెర్సిబుల్ పంప్ లోడ్‌ల కోసం ఆప్టిమైజ్ చేయబడిన సెన్సార్‌లెస్ వెక్టర్ కంట్రోల్‌ని ఉపయోగిస్తుంది. ఇది అందిస్తుంది:

●  అధిక ప్రారంభ టార్క్ - 0.5Hz వద్ద గరిష్టంగా 150%, పొడవైన షాఫ్ట్‌లతో కూడిన డీప్‌వెల్ పంప్‌లకు అవసరం.

●  స్టేబుల్ తక్కువ-స్పీడ్ ఆపరేషన్ - సౌరశక్తి అంతంతమాత్రంగా ఉన్నప్పుడు ఆగిపోకుండా నిరోధిస్తుంది.

●  ఆటోమేటిక్ పంప్ కర్వ్ అడాప్టేషన్ - డ్రైవ్ వాంఛనీయ సామర్థ్యాన్ని నిర్వహించడానికి పంప్ హెడ్-ఫ్లో లక్షణాలను నేర్చుకుంటుంది.

●  స్థిరమైన పీడనం / స్థిర ప్రవాహ మోడ్‌లు – అంతర్నిర్మిత PID సౌర హెచ్చుతగ్గులతో సంబంధం లేకుండా సెట్‌పాయింట్‌ను నిర్వహిస్తూ ఒత్తిడి లేదా ఫ్లో సెన్సార్‌ల నుండి అభిప్రాయాన్ని స్వీకరిస్తుంది.

●  సాఫ్ట్ స్టార్ట్ & సాఫ్ట్ స్టాప్ - నీటి సుత్తి, పైపు ఒత్తిడి మరియు మోటార్ సర్జ్ కరెంట్‌ను తొలగిస్తుంది.

ఈ అల్గారిథమ్‌లు, పంపు సూర్యుని రోజు మొత్తంలో, ఉదయం నుండి మధ్యాహ్నం వరకు, తరచుగా ట్రిప్పింగ్ లేదా మెకానికల్ షాక్ లేకుండా సజావుగా పనిచేస్తుందని నిర్ధారిస్తుంది.

FQA

Q1: డ్రైవ్ "డ్రై-రన్" లోపాన్ని చూపిస్తుంది కానీ బావిలో నీరు ఉంది. తప్పు ఏమిటి?

A: డ్రై-రన్ సెన్సార్ (ఫ్లో స్విచ్, ఎలక్ట్రోడ్ లేదా ప్రెజర్ సెన్సార్) తప్పుగా ఇన్‌స్టాల్ చేయబడి ఉండవచ్చు లేదా క్రమాంకనం చేయబడవచ్చు. పంప్ స్టార్టప్ సమయంలో తప్పుడు ప్రయాణాలను నివారించడానికి సెన్సార్ వైరింగ్‌ని తనిఖీ చేయండి మరియు డిటెక్షన్ ఆలస్యాన్ని ఎక్కువసేపు సెట్ చేయండి (పారామీటర్ P.61). పంప్ వాస్తవానికి మునిగిపోయిందని కూడా ధృవీకరించండి - నీటి స్థాయి తీసుకోవడం కంటే దిగువకు పడిపోయి ఉండవచ్చు.

Q2: డ్రైవ్‌లో MPPTకి మించిన శక్తి పొదుపు మోడ్ ఉందా?

జ: అవును. "ఆటో ఎనర్జీ ఆప్టిమైజేషన్" (AEO) ఫీచర్ పంప్ లోడ్ తక్కువగా ఉన్నప్పుడు మోటార్ వోల్టేజీని తగ్గిస్తుంది (ఉదా., తక్కువ ఫ్లో డిమాండ్), అవుట్‌పుట్‌పై ప్రభావం చూపకుండా శక్తి వినియోగాన్ని 10-20% తగ్గించింది. P.52 = 1 పరామితిని ప్రారంభించండి.

Q3: నేను డ్రైవ్ నుండి ఏ డేటాను లాగ్ చేయగలను?

A: డ్రైవ్ రోజువారీ శక్తి దిగుబడి (kWh), నీటి పరిమాణం (m³), పంప్ రన్‌టైమ్ (గంటలు), తప్పు సంఘటనలు మరియు సంచిత మొత్తాలను లాగ్ చేస్తుంది. డేటా అంతర్గత మెమరీలో నిల్వ చేయబడుతుంది (గత 30 రోజులు) మరియు Modbus లేదా SD కార్డ్ (ఐచ్ఛికం) ద్వారా ఎగుమతి చేయవచ్చు.

Q4: నాకు ప్రత్యేక పంప్ కంట్రోలర్ లేదా సాఫ్ట్ స్టార్టర్ కావాలా?

A: లేదు. CSIVEI సోలార్ VFD అన్ని నియంత్రణ విధులను అనుసంధానిస్తుంది: MPPT, వేరియబుల్ ఫ్రీక్వెన్సీ డ్రైవ్, పంప్ ప్రొటెక్షన్ (డ్రై-రన్, ఓవర్‌లోడ్, పైప్ బర్స్ట్) మరియు స్థిరమైన ఒత్తిడి కోసం ఐచ్ఛిక PID. ఇది పంప్ కంట్రోలర్లు మరియు సాఫ్ట్ స్టార్టర్స్ రెండింటినీ భర్తీ చేస్తుంది.

Q5: ఈ డ్రైవ్‌కు ఏ గ్రౌండింగ్ అవసరాలు ఉన్నాయి?

జ: సరైన గ్రౌండింగ్ కీలకం. డ్రైవ్ యొక్క PE టెర్మినల్‌ను కాపర్ కండక్టర్‌ని ఉపయోగించి అంకితమైన భూమికి కనెక్ట్ చేయండి. సోలార్ ప్యానెల్ ఫ్రేమ్‌లు మరియు పంప్ మోటారును కూడా గ్రౌండ్ చేయండి. గ్రౌండ్‌లో వైఫల్యం విద్యుత్ షాక్ లేదా డ్రైవ్ పనిచేయకపోవటానికి కారణం కావచ్చు.

సంస్థాపన జాగ్రత్తలు

ఇండోర్ మౌంటు అవసరం– స్టాండర్డ్ IP20 ఎన్‌క్లోజర్ కంట్రోల్ రూమ్‌లు లేదా వెదర్ ప్రూఫ్ క్యాబినెట్‌ల కోసం రూపొందించబడింది. బహిరంగ ఉపయోగం కోసం, ఐచ్ఛిక IP54 ఎన్‌క్లోజర్‌ను ఆర్డర్ చేయండి లేదా రక్షిత గృహంలో ఇన్‌స్టాల్ చేయండి.

తగినంత వెంటిలేషన్- సరైన వేడి వెదజల్లడానికి డ్రైవ్ పైన మరియు దిగువన 100mm కనీస క్లియరెన్స్ నిర్వహించండి. పరిసర ఉష్ణోగ్రత 40°C మించకూడదు.

సరైన కేబుల్ పరిమాణాన్ని– వేడెక్కకుండా నిరోధించడానికి కనీసం 125% రేటెడ్ కరెంట్ కోసం రేట్ చేయబడిన కేబుల్‌లను ఉపయోగించండి. వోల్టేజ్ డ్రాప్ మరియు పవర్ నష్టాన్ని తగ్గించడానికి DC ఇన్‌పుట్ కేబుల్‌లను వీలైనంత తక్కువగా ఉంచండి.

సరైన గ్రౌండింగ్– PE టెర్మినల్‌ను ప్రత్యేక భూమికి కనెక్ట్ చేయండి. అలాగే గ్రౌండ్ సోలార్ ప్యానెల్ ఫ్రేమ్‌లు మరియు పంప్ మోటారు. సరికాని గ్రౌండింగ్ విద్యుత్ షాక్, డ్రైవ్ పనిచేయకపోవడం లేదా మెరుపు దెబ్బతినవచ్చు.
